符合ATX2.2规格的电脑主板小样设计

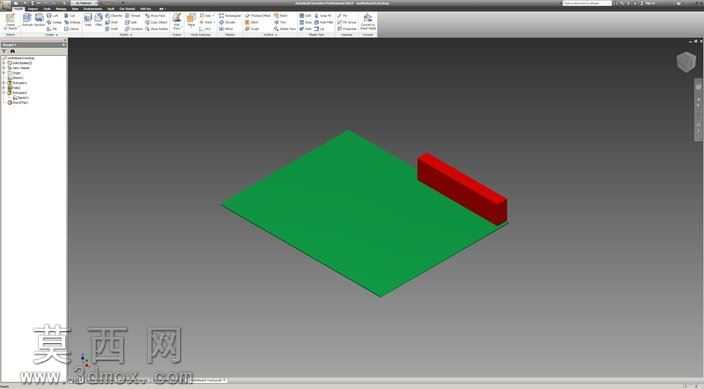

本作品为电脑主板小样三维建模设计，建模过程严格遵循ATX 2.2规格的尺寸要求开展，首先在三维建模环境中完成基准平面的搭建，以主板安装定位的基准原点为核心，确定主板基板的长宽尺寸、安装孔位的坐标基准，保证后续结构设计完全符合行业通用的机箱安装适配标准。建模阶段先构建主板的绿色PCB基板主体，采用平面拉伸特征生成基板的基础实体，对基板的边缘做符合工业生产规范的倒角处理，避免尖锐边角的设计误差；随后完成主板侧边红色接口区域的结构建模，该区域对应主板后置IO接口的安装位，建模时精准预留接口区域的凸起高度与安装空间，保证结构尺寸与真实主板的接口布局逻辑一致。材质设置上，为PCB基板赋予哑光绿色的PCB板材材质，调整材质的粗糙度参数模拟真实电路板的哑光质感，为侧边接口区域赋予亮面红色的工程塑料材质，通过材质色彩的区分清晰划分主板不同功能区域的结构边界，方便查看主板的整体布局逻辑。设计过程中重点核对了主板的外形轮廓、安装孔位的相对位置、接口区域的尺寸占比，所有测量参数均严格对照ATX 2.2规范的要求逐一校验，避免出现尺寸偏差导致的机箱适配问题。建模完成后通过三维软件的渲染功能生成预览效果，采用柔和的环境光打亮模型整体，清晰展示主板的平面结构与侧边接口的凸起形态，同时保留了模型的可编辑参数，方便后续根据需求扩展完整主板的元器件布局、线路排布等细节结构，可用于电脑机箱结构适配验证、主板安装教学演示等场景，为完整主板的三维设计提供基础的结构框架参考，也可作为电脑硬件装配模拟的基础模型使用。
