双工位气密性自动检漏设备结构设计

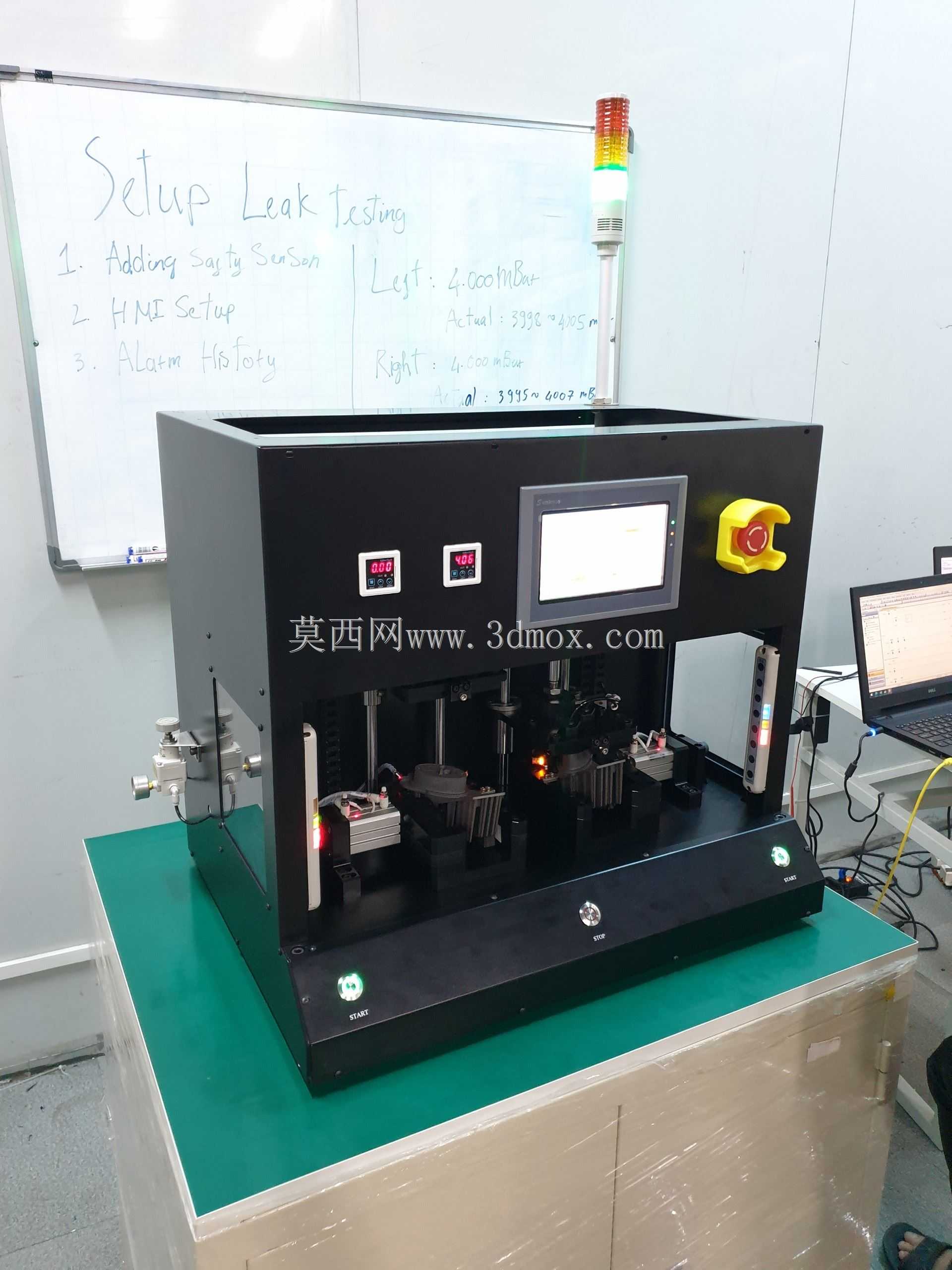

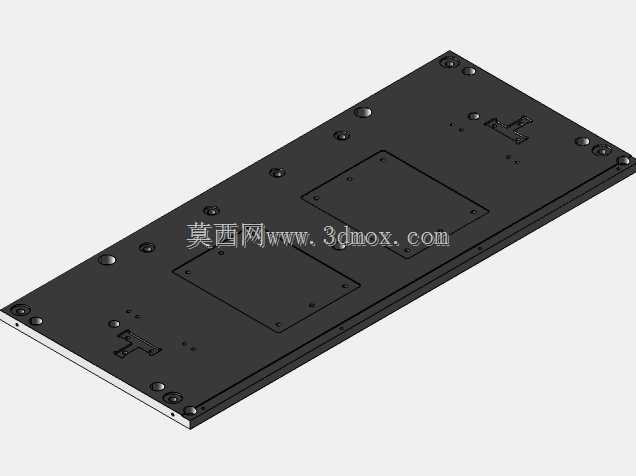

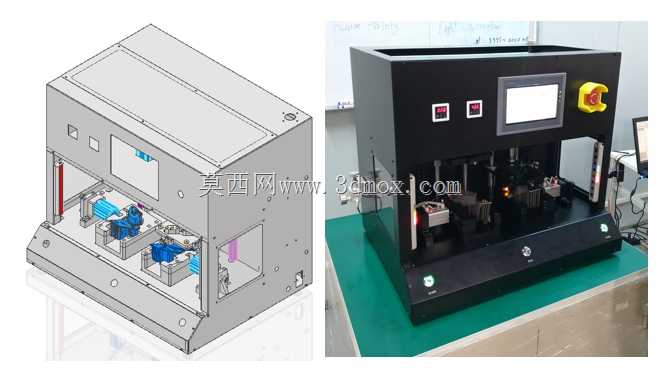

　　这款双工位检漏设备主要面向中小尺寸零部件的气密性检测场景，常见于消费电子密封件、小型汽配压铸件、卫浴阀芯这类需要验证空气泄漏率的产线环节，替代传统浸水式人工检漏的低效作业模式，适配产线旁的离线抽检或是小批量产线的全检工位，单工位上下料的同时另一工位可完成测试循环，压缩单件检测的辅助等待时长。从结构布局来看，设备采用立式柜式框架，底部为一体化焊接的碳钢机架，台面铺设防静电胶皮适配车间作业环境，机架底部预留可调脚杯安装位，可适配地面不平整的安装场景，整体外轮廓宽度控制在700mm区间，深度600mm左右，高度不超过900mm，不需要额外的地基固定，可直接放置在标准工作台上使用，也可根据产线需求加装脚轮实现工位间的灵活转场。

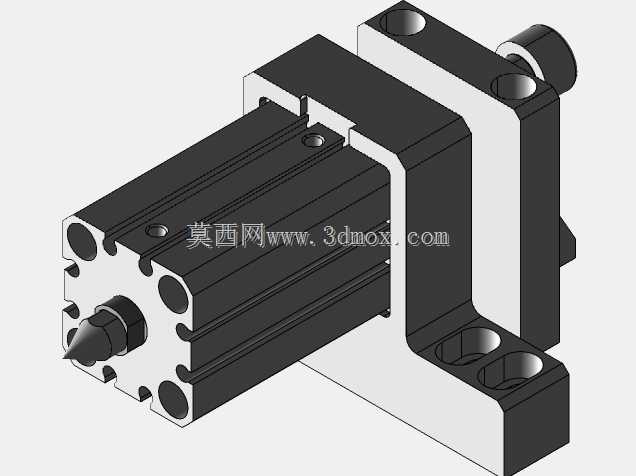

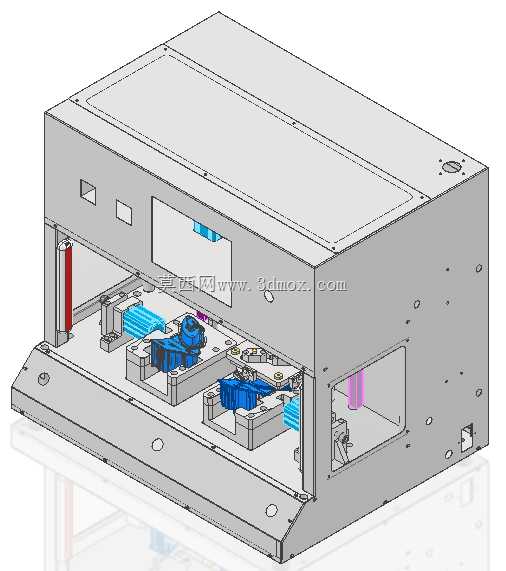

　　上部的防护罩采用冷板折弯拼接，正面预留透明观察窗，既可以阻挡测试过程中可能出现的工件弹出风险，也能方便操作人员实时观察内部测试状态，防护罩侧面预留散热格栅，对应内部气动元件的安装位置，保证长时间运行时的气路散热。操作面板集成在防护罩正面上方，嵌入触控式人机交互界面，两侧布置状态指示灯与物理急停按钮，急停按钮采用带防护盖的旋转复位款式，避免误触的同时保证紧急状态下可快速触发，所有操作控件的高度设置在操作人员站立时的手肘舒适区间，不需要抬手或是弯腰操作。内部的测试工位采用对称式布局，每个工位配置独立的工件定位夹具、封堵气缸以及压力检测接口，夹具采用快换式设计，更换不同产品时只需要更换定位块与封堵头，不需要重新调整整体气路布局，

　　适配多品种小批量的生产检测需求。气路系统集中布置在设备后部的安装腔体内，采用分级调压结构，进气端设置过滤减压阀，稳定输入气源压力，每个测试工位独立配置精密压力传感器与电磁阀组，可独立设置测试压力、保压时长参数，避免不同工位测试时的压力干扰。设备的功能逻辑围绕泄漏检测的全流程设置，可在人机界面上完成测试参数的调整，包括充气时长、保压时长、判定泄漏阈值，支持同时完成两件工件的测试循环，测试过程中自动完成充气、稳压、保压、检测、排气的全流程动作，不需要人工干预，检测结果直接在界面上显示合格/不合格状态，同时对应工位的指示灯同步显示状态，不合格工件可触发声光提醒，避免不合格品流向下一工序。设计过程中重点考虑了测试精度的保障结构，

　　所有封堵位置采用柔性密封材质，根据工件的封堵口形状匹配对应的密封头结构，避免硬接触导致的密封不严影响检测结果，压力传感器选用高精度量程适配低压泄漏检测场景，可识别小于2%的压力泄漏变化，满足多数中小零部件的气密性检测精度要求。设备的走线与走气全部采用内部暗装布局，外部没有裸露的管线，避免车间作业过程中管线被剐蹭导致的故障，维护侧门设置在设备背面，打开后可直接接触到所有气路元件与电气接线，日常维护时不需要拆解正面的操作面板与工位结构，降低后期维护的拆装工作量。从安装边界来看，设备只需要接入稳定的0.5-0.7MPa压缩气源，以及常规220V交流供电即可运行，不需要额外的辅助配套设施，对接产线时可直接接入产线的信号接口，实现与上下游工位的信号联动，也可作为独立设备单独使用，适配不同规模的生产场景。
