自动倾卸卡车中间车架结构三维设计

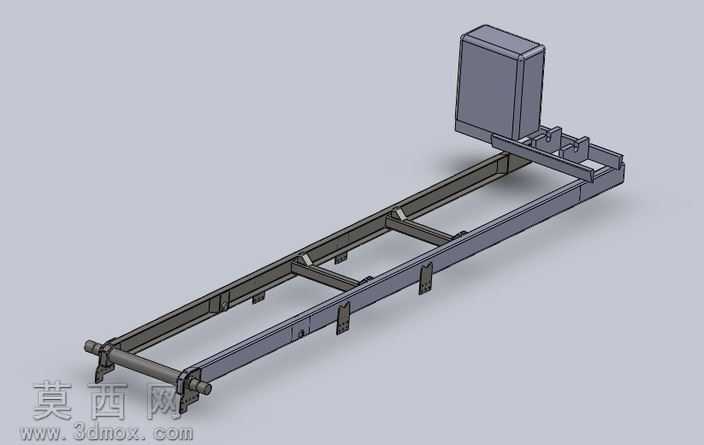

本模型为自动倾卸卡车的中间车架结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循商用车底盘设计的工程规范，对车架的每一处连接结构、安装点位都做了精准的尺寸约束，确保模型可直接用于后续的工程校核与结构优化。模型整体采用等轴测视角渲染，渲染阶段为不同部件赋予了差异化的材质表现：车架纵梁与横梁采用热轧钢材材质，还原了金属构件哑光磨砂的表面质感，表面做了均匀的灰度涂装处理，清晰呈现构件的轮廓边界；前端连接部件采用铸钢材质表现，突出了铰接部位的厚重结构特性；尾部安装的箱体基座采用钣金材质，体现出薄板焊接构件的轻薄规整特性。结构设计上，采用双纵梁搭配多道横梁的经典梯形车架布局，纵梁为变截面槽型钢结构，沿车架长度方向根据受力分布调整截面高度，在承载集中区域增设加强衬板，横梁采用槽型与管型混合排布，分别承担扭转载荷与垂直载荷，车架侧面预留了悬挂系统、传动系统、液压倾卸机构的标准化安装支座，每个支座的螺栓孔位、连接面都做了精确的特征建模，前端设置了与驾驶室车架连接的铰接结构，尾部预留了货箱翻转支座与液压举升机构的安装位，整体结构完全匹配自卸车中间段的承载需求。设计思路围绕自卸车作业时的复杂受力场景展开，建模阶段充分考虑了举升作业时车架的受力传递路径，对横梁与纵梁的连接位置做了局部加强设计，避免应力集中导致的结构失效，同时兼顾了整车装配的工艺性，所有连接结构都符合商用车底盘的装配公差要求，模型包含完整的特征树，可编辑性强，能够为自卸车底盘的结构改进、液压系统匹配、有限元受力分析提供精准的三维数模基础，也可作为专用车设计教学的典型参考案例，帮助学习者理解商用车车架的布局逻辑与结构设计要点。
