消防车用聚丙烯材质储水泡沫箱结构设计

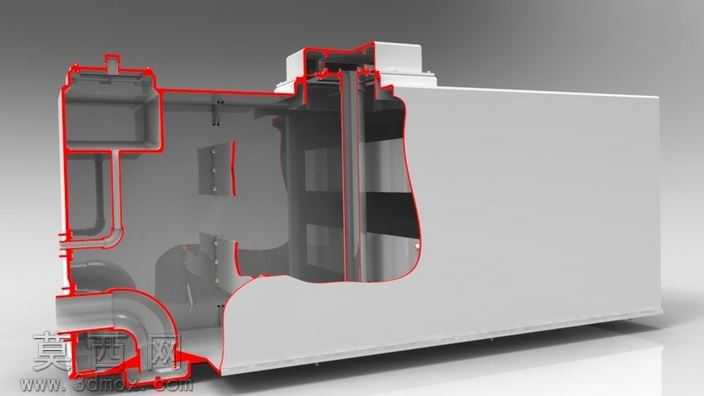

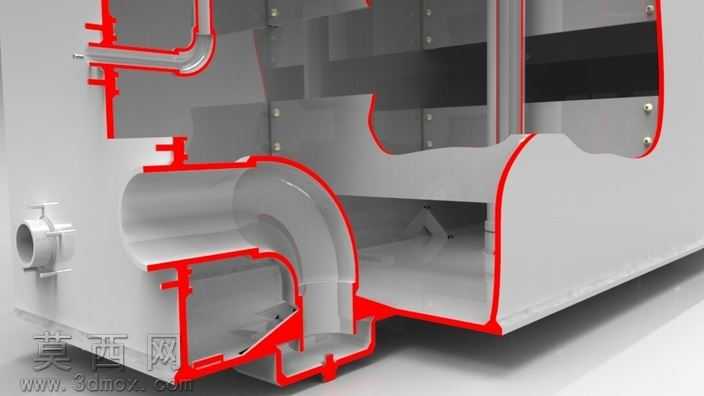

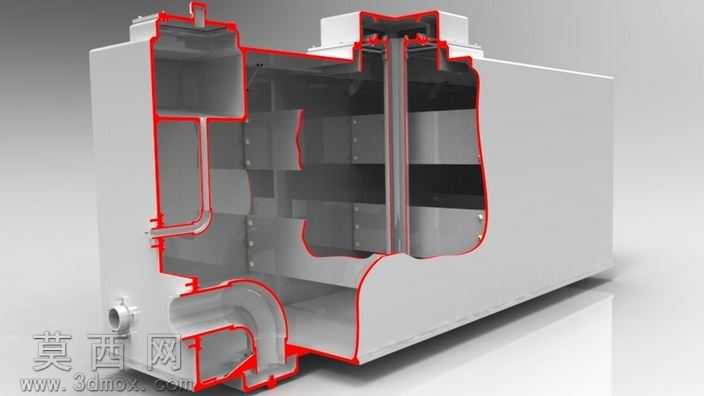

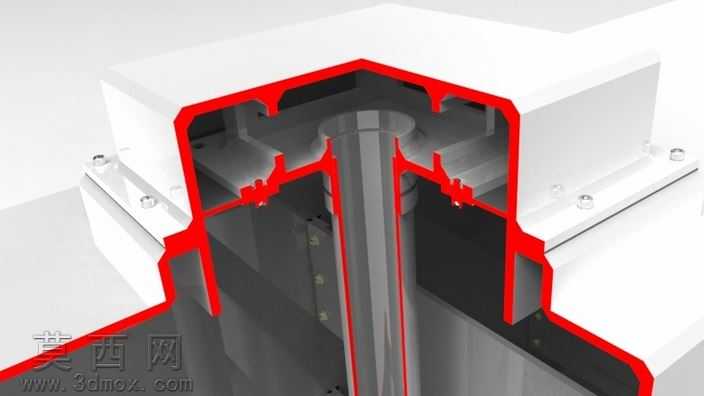

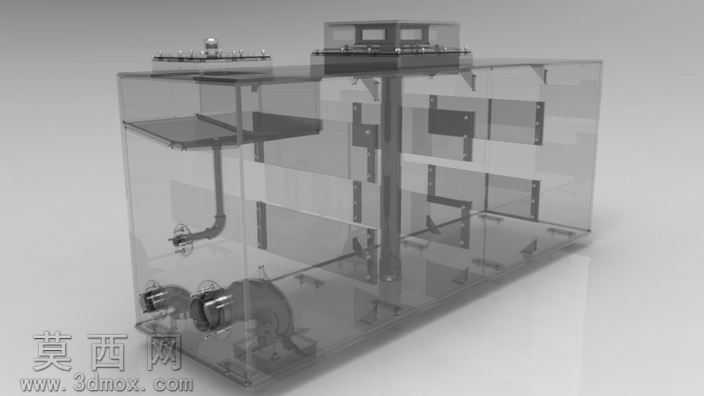

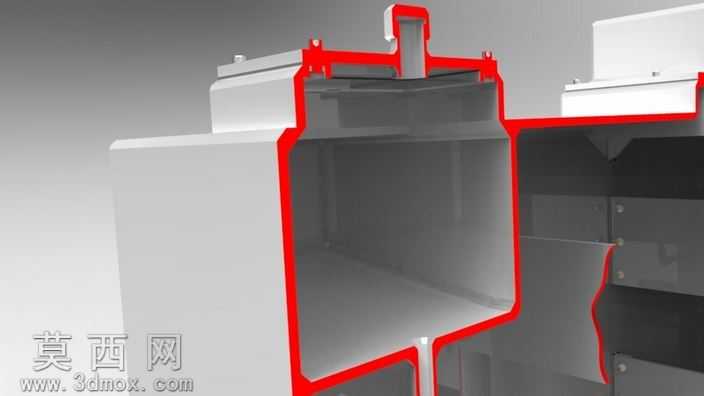

本作品为消防车配套的储液箱体三维结构设计，建模阶段采用SolidWorks完成全参数化实体构建，首先根据消防车载装备的安装空间边界确定箱体整体外轮廓尺寸，以适配消防车底盘的搭载空间要求。建模过程中优先对箱体内部的分隔结构进行布局，通过实体拉伸、抽壳、布尔运算等特征操作，构建出独立的储水腔与泡沫液腔，其中储水腔额定容积为700加仑即2650升，泡沫液腔额定容积为20加仑即75升，两个腔体之间设置加厚的分隔筋板，避免不同介质发生串混，同时提升箱体整体的结构抗形变能力。针对箱体的管路集成结构，建模时同步完成进水、出水、泡沫加注、泡沫输出的管路接口布局，在箱体内部对应管路位置设计导流结构，减少液体输送过程中的涡流阻力，管路与箱体的连接部位做加厚凸台处理，预留密封件安装槽位，保证连接位置的密封可靠性。材质设定阶段，箱体主体选用聚丙烯即PP材料，渲染时调整材质参数还原PP材质半哑光的乳白色质感，内部管路、接口部件根据功能差异分别赋予工程塑料、金属材质属性，通过剖面渲染的方式直观展示箱体内部的腔体分隔、管路走向、加强筋布局，红色剖面轮廓线清晰标注出内部结构的边界位置，方便查看内部结构的装配关系。设计过程中充分考虑车载工况的使用需求，在箱体的外壁设置多道纵横交错的加强筋结构，降低车辆行驶过程中液体晃动对箱体造成的冲击，箱体顶部预留安装固定位，可直接与消防车的上装支架进行连接固定，底部设置排污接口，方便后期对箱体内部进行清洁维护。整体模型完成后通过干涉检查验证所有结构无装配冲突，同时导出STEP、IGES等通用格式文件，可兼容不同三维软件进行后续的结构仿真、加工出图等工作，模型细节完整，结构逻辑清晰，可直接用于消防装备的设计参考、教学演示等场景。
