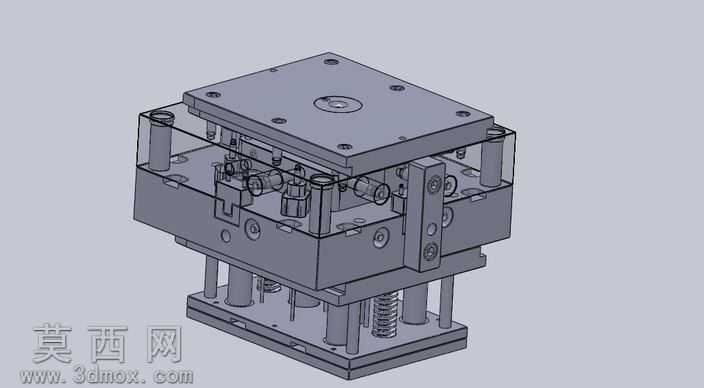

眼镜框架注塑成型模具结构设计

本套眼镜框模具采用三维建模软件完成全参数化结构设计，建模过程严格遵循注塑模具设计规范与眼镜框产品的成型精度要求，从产品结构分析、分型面选定到模架选型、各功能机构设计均经过反复校核验证。建模阶段首先对眼镜框塑件的结构特征进行拆解，针对镜框薄壁、曲面弧度复杂、细节特征多的特点，合理规划分型线位置，确保开模时塑件无拉伤、无卡滞，分型面贴合紧密无溢料飞边风险。模架选用标准两板模基础结构，根据塑件产量与精度要求匹配对应规格的模架尺寸，上下模座、支撑板、垫块等模板均按照标准模架参数建模，保证各模板间的定位精度与装配契合度。浇注系统设计结合眼镜框的对称结构，采用平衡式流道布局，合理设置浇口位置与尺寸，确保熔融塑料能够均匀填充型腔各部位，避免出现缺胶、熔接痕、翘曲等成型缺陷，同时兼顾浇口后续去除的便捷性，减少后处理工作量。冷却系统围绕型腔与型芯分布，设计随形冷却水道，保证模具各区域冷却速率均匀，有效控制成型周期，减少塑件因冷却不均产生的变形问题。脱模机构采用顶针与推板结合的组合式顶出结构，针对镜框不同部位的结构强度匹配对应顶出元件，确保顶出过程受力均匀，不会顶伤、顶变形塑件，同时设置复位杆与弹簧复位机构，保证合模时顶出机构能够准确回位。导向定位系统采用精密导柱导套配合，辅以精定位结构，保证上下模合模时的同轴度与定位精度，避免出现错模问题，保障镜框塑件的成型尺寸精度。建模过程中对所有零部件进行干涉检查，验证各机构运动行程是否合理，确保开模、合模、顶出、复位等动作无卡滞、无干涉，同时对易磨损、易损耗的零部件采用标准化设计，方便后续模具维护与配件更换。整体模型结构完整，各功能机构设计合理，充分考虑了眼镜框塑件的成型工艺需求与模具实际生产的实用性、可靠性，能够为同类眼镜产品的注塑模具设计提供清晰的结构参考。
