透明塑料件注塑成型模具三维结构

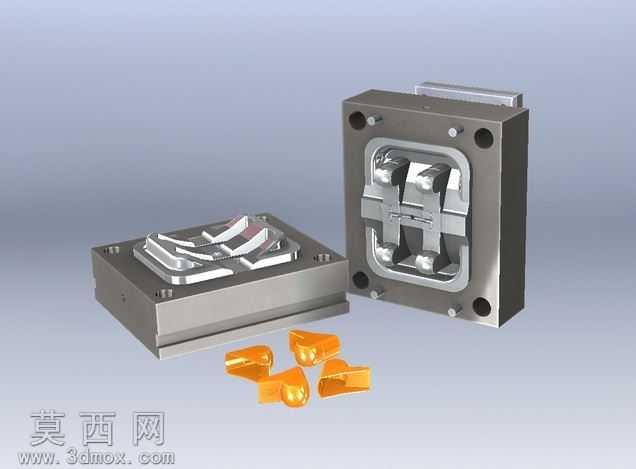

本套模型为透明塑料结构件的注塑成型模具，整体采用标准两板模模架结构搭建，在三维建模过程中严格遵循注塑模具设计规范，对定模、动模两大核心部分进行了精细化的结构还原。建模阶段首先完成产品结构的特征提取，针对该透明塑料件的弧形曲面、卡扣定位结构、薄壁区域进行拔模角度校验，确保所有成型面拔模斜度符合透明PC材质的脱模要求，避免成型后出现粘模、表面拉伤的问题。定模型腔部分采用整体式镶件结构，建模时精准还原了型腔表面的抛光曲面特征，匹配透明件对型腔表面高光洁度的成型需求，同时在型腔周边合理布局冷却水道的走水路径，保证成型过程中型腔各区域温度均匀，减少透明件因冷却不均产生的内应力、水波纹等外观缺陷。动模型芯部分针对产品的内侧倒扣结构，设计了对应的斜顶脱模机构，建模过程中对斜顶的导向角度、滑动行程进行了参数化校验，确保开模过程中斜顶能够顺利脱离产品倒扣，不会出现运动干涉。同时在动模侧合理布置顶针位置，所有顶针点位均避开产品外观面，设置在产品边缘的非外观区域，保证成型后产品表面无顶针痕迹，满足透明件的外观质量要求。整套模具的导柱、导套定位结构、紧固螺丝、定位圈、浇口套等标准件均按照行业标准参数进行建模还原，浇口采用侧浇口形式，位置设置在产品边缘的隐蔽处，减少浇口痕迹对产品外观的影响。渲染阶段对模具金属材质进行了质感调整，定动模模架采用模具钢的哑光金属质感，型腔型芯区域做了高亮金属抛光质感处理，成型后的塑料件采用透明橙黄色PC材质，还原了透明塑料的透光、折射材质特性，清晰展示出模具成型结构与最终产品的对应关系。整套模型完整呈现了小型透明塑料件注塑模具的核心结构，从分型面设计、脱模机构布局到冷却系统排布都符合实际注塑生产的工艺要求，能够直观展现该类模具的设计逻辑与结构组成。
