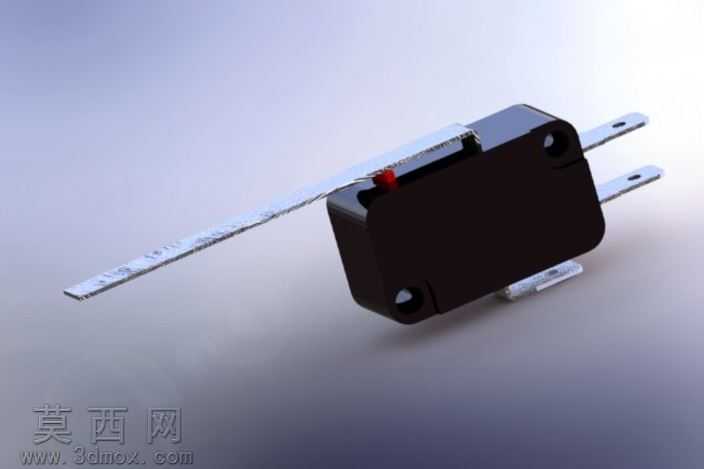

带长触柄的欧姆龙型微动限位开关

本作品为带长金属触柄的微动式限位开关三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据实物测绘尺寸绘制开关主体的壳体轮廓，壳体为黑色阻燃塑料材质的长方体结构，建模时精准还原了壳体两侧的安装固定孔位，孔位的孔径、沉台深度、孔间距均严格匹配实物安装标准，确保模型可直接用于虚拟装配验证。其次完成内部触发结构的建模，包含红色的触发按键、内置的动触点与静触点组件，以及底部伸出的三个插片式接线端子，端子的厚度、插片间距、倒角细节均按照工业接插件标准制作，还原了端子与壳体的嵌合装配关系。外部的长触柄采用薄金属片材质建模，还原了触柄表面的压印刻度纹理，触柄与触发按键的接触位置做了精准的限位约束，可模拟触柄按压时的行程动作。渲染阶段采用哑光塑料材质赋予开关壳体，调整材质的粗糙度参数还原黑色塑料的磨砂质感，金属触柄与接线端子采用抛光金属材质，添加轻微的环境反射效果模拟镀锌金属件的表面光泽，红色触发按键采用高饱和度的半哑光塑料材质，与黑色壳体形成清晰的视觉区分。场景布光采用柔和的侧上方主光源搭配底部补光，弱化模型的生硬阴影，突出壳体的轮廓与各部件的装配层次，同时添加轻微的景深效果让视觉焦点集中在开关的触发结构区域。设计过程中重点考量了模型的工程实用性，所有配合面均预留了合理的装配间隙，可直接导出用于3D打印验证或产品结构演示，触柄的长度、弯折角度均可通过参数化调整快速修改，适配不同的安装触发场景，模型完整还原了该类限位开关的典型结构特征，可用于电器产品装配演示、自动化设备虚拟调试、电子元件教学展示等场景。
