VEXTA AXH450KC无刷直流电机三维建模

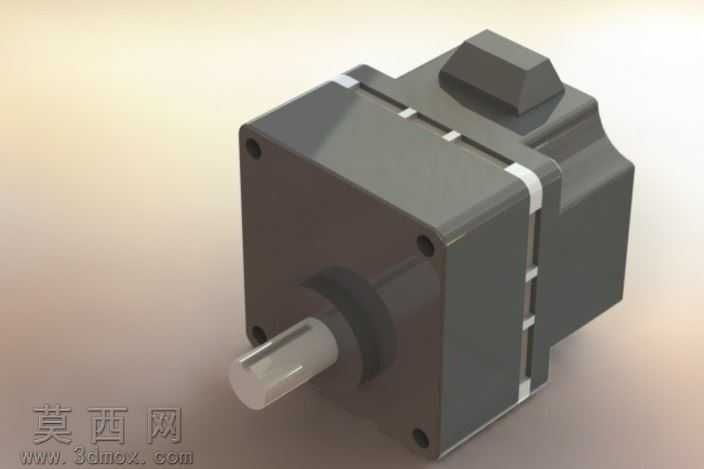

本模型为VEXTA品牌AXH系列AXH450KC型号24V无刷直流电机的三维建模成果，建模过程严格遵循该型号电机的官方尺寸参数与实物外观特征，采用SolidWorks软件完成全参数化建模，确保各部件尺寸精度与实物一致，可直接用于自动化设备装配仿真、结构校核等工程场景。建模初期先梳理无刷直流电机的整体结构逻辑，将模型拆分为输出轴、前端盖、定子壳体、后端盖、接线端座五大核心模块，逐个模块进行草图绘制与特征构建：输出轴部分采用旋转凸台特征完成轴体基础造型，对轴伸端的定位平面、轴肩过渡圆角进行精细化处理，还原金属轴件的加工特征；前端盖部分通过拉伸、切除特征构建安装孔位、轴承配合腔，对安装孔的沉头结构、端盖与壳体的配合止口做公差适配设计，保证虚拟装配时的配合精度；定子壳体作为电机的主体支撑结构，采用多段拉伸叠加的方式构建方形壳体的基础轮廓，对壳体表面的散热凹槽、装配定位凸条进行细节刻画，还原实物的外观肌理；后端盖部分集成了接线端子的安装基座，对基座的卡扣结构、接线槽位做单独特征构建，还原无刷电机接线端的防护结构；顶部的接线端座采用放样特征构建梯形防护盖造型，对端座与后端盖的连接卡扣做细节处理，保证结构的完整性。材质渲染阶段针对不同部件匹配对应材质属性：输出轴赋予抛光金属材质，调整反射率与粗糙度参数还原不锈钢轴件的金属光泽；前后端盖与定子壳体赋予哑光深灰工程塑料材质，添加细微的颗粒质感模拟电机外壳的注塑表面效果；接线端座赋予与壳体一致的深灰材质，对接线端子部分赋予亮面金属材质区分导电部件；整体渲染采用柔和的工业产品打光方案，添加环境遮蔽效果增强结构的立体感，清晰呈现各部件的装配关系与轮廓特征。建模过程中对电机的内部装配逻辑做了简化处理，保留外部装配所需的所有安装尺寸、接口特征，既保证模型外观与实物高度一致，又控制模型文件大小便于装配调用，可直接用于24V直流驱动的自动化设备、小型传动机构的三维布局设计，帮助设计人员提前完成电机安装位的空间校核、传动配合模拟，缩短设备开发的设计周期。
