斯威夫特S-1滑翔机三维数模设计

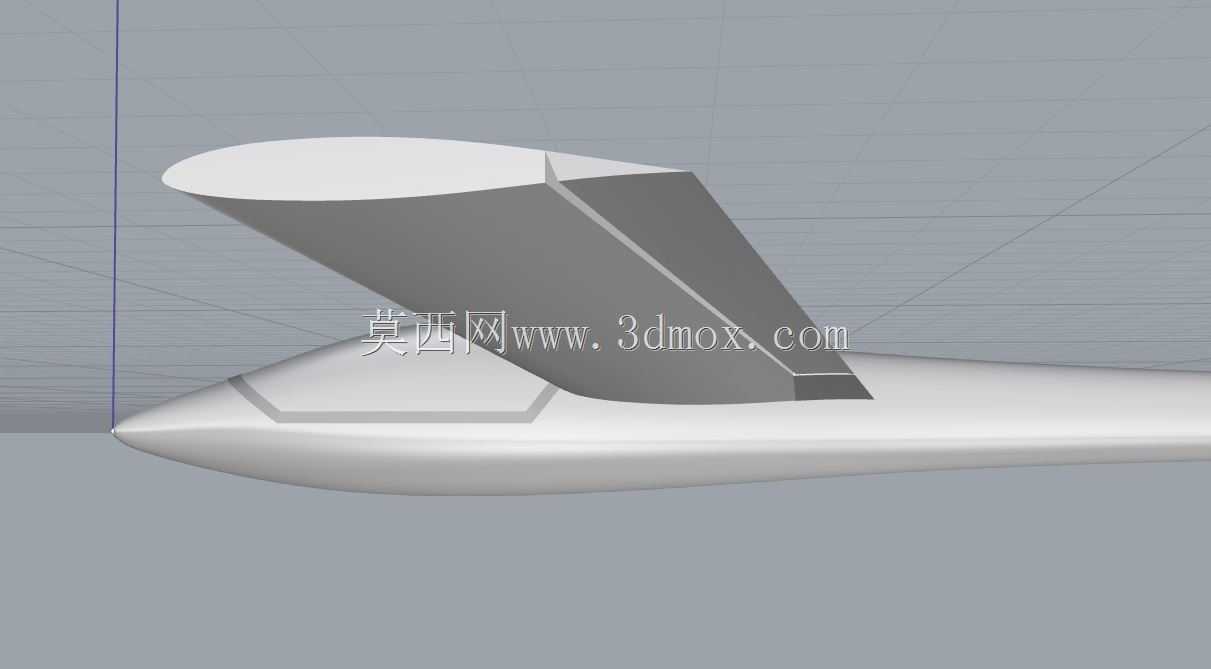

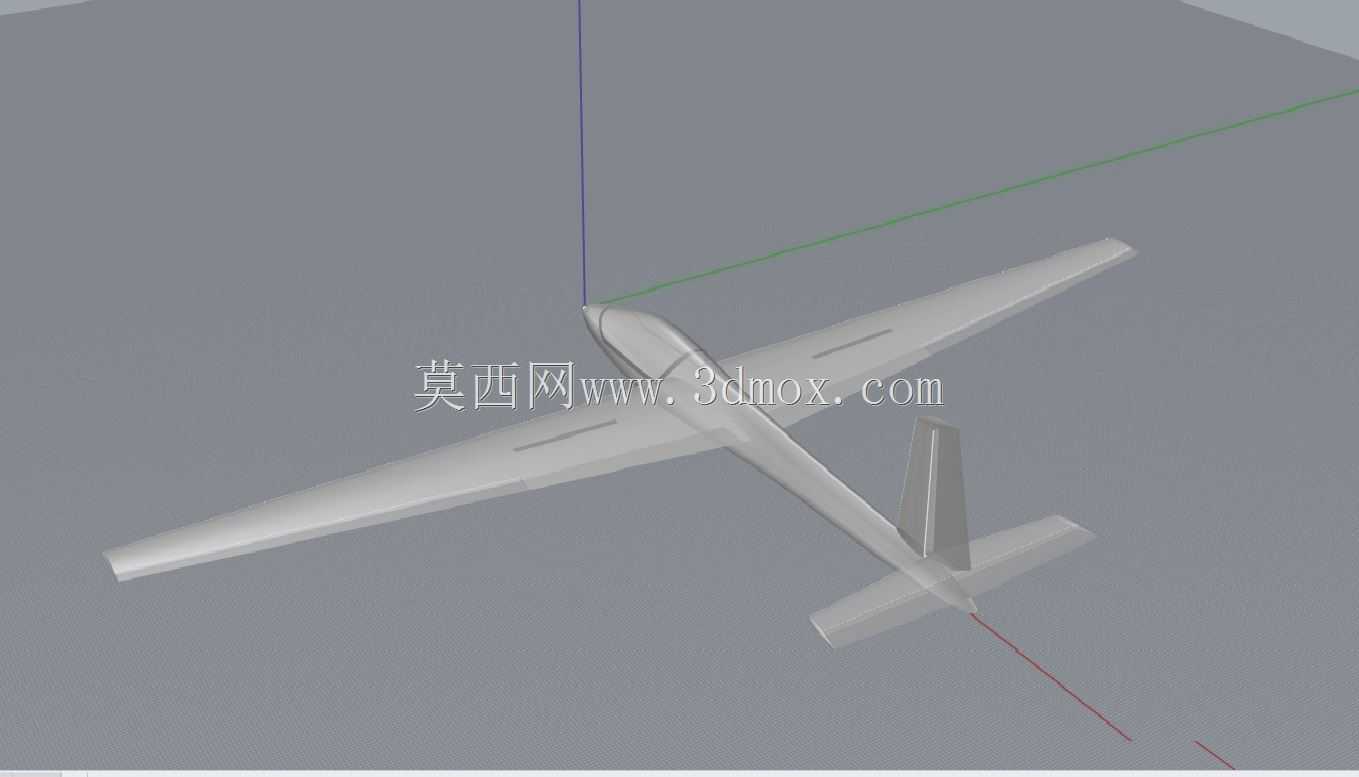

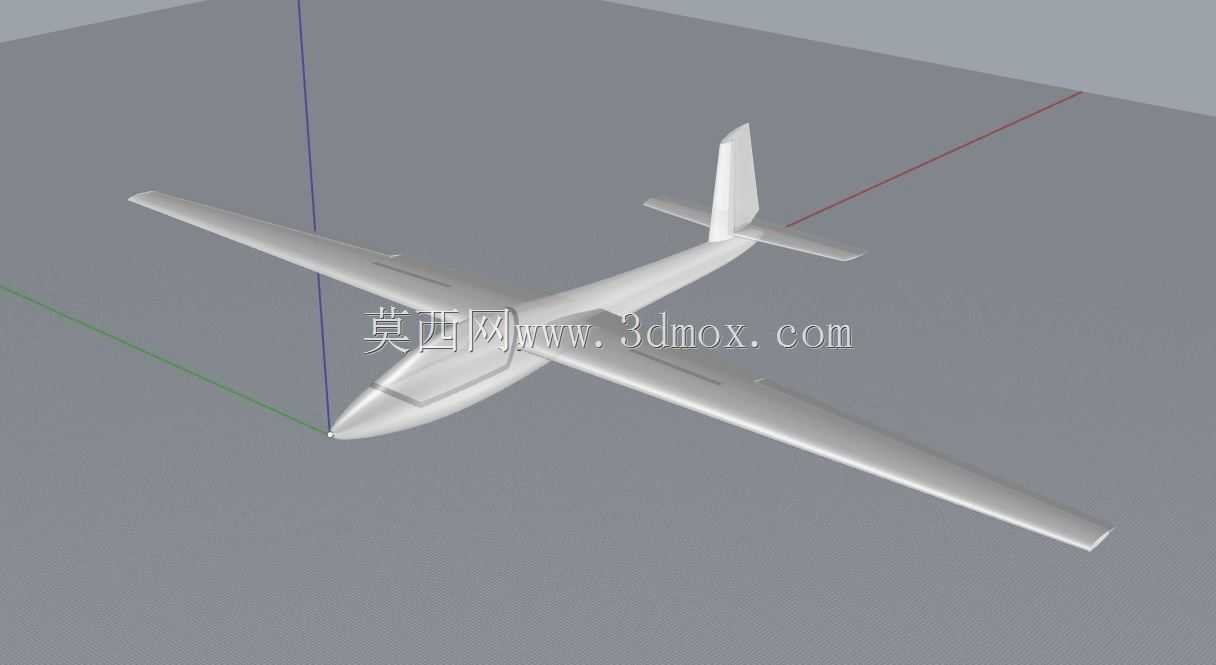

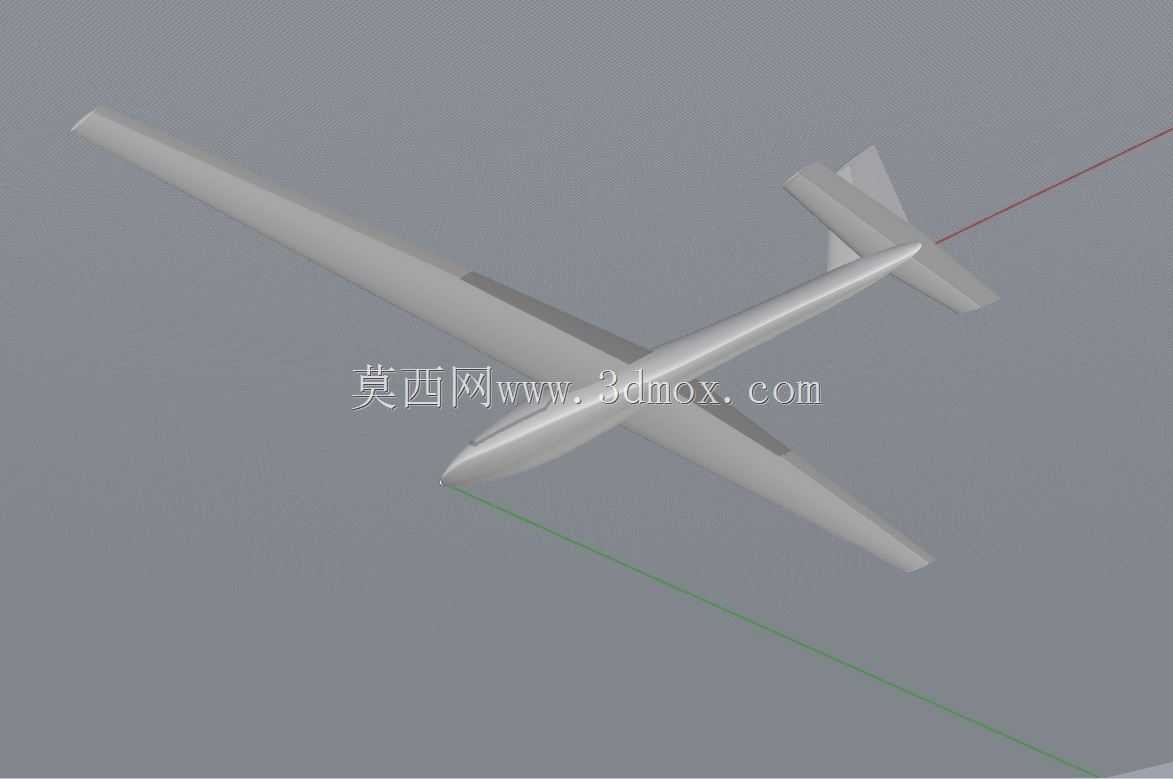

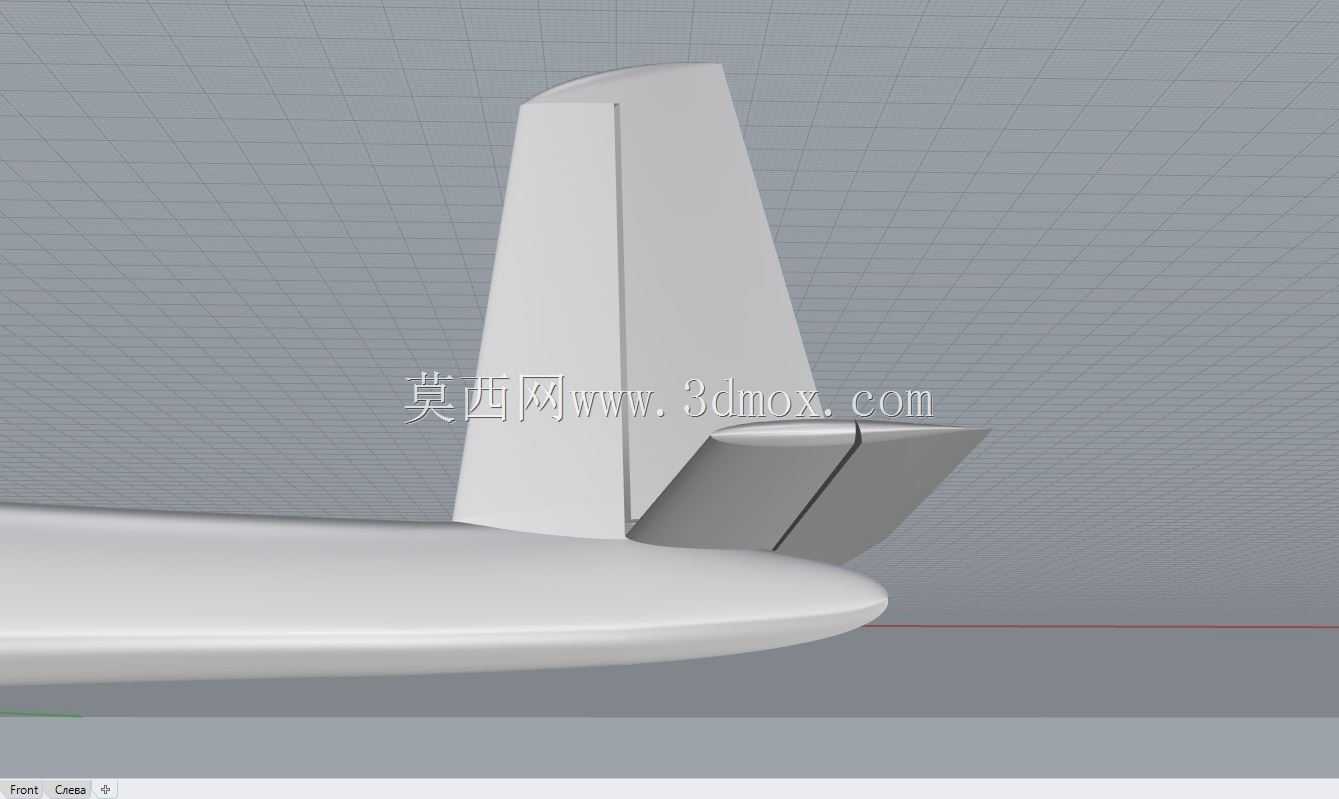

该三维数模还原的斯威夫特S-1滑翔机，是面向航空运动、航模制作、航空科普教学场景打造的固定翼无动力滑翔飞行器设计方案，可直接服务于实体航模加工制作、航空教具研发、轻型滑翔飞行器气动验证等多个领域。在实际应用层面，这款滑翔机既可以作为航空运动爱好者制作实体遥控滑翔机的结构参考蓝本，也能作为中小学及高校航空科普课程的具象教学载体，帮助学习者直观理解固定翼滑翔机的升力原理、气动布局逻辑与机身结构组成，同时也可用于轻型无动力飞行器的初期气动性能仿真验证，为同类型滑翔机的设计优化提供基础结构参照。从功能特性来看，该滑翔机采用无动力滑翔设计，完全依靠机翼产生的气动升力完成空中滑翔飞行，整体结构分为流线型机身、大展弦比平直机翼、常规尾翼三个核心部分，机身头部做了收尖式流线处理，能够最大程度降低飞行过程中的空气阻力，提升滑翔比与留空时间；机翼采用大长宽比设计，能够在较低的飞行速度下获得足够升力，适配无动力滑翔的飞行需求，尾翼部分包含垂直安定面与水平安定面，能够保障飞行过程中的航向与俯仰稳定性，避免飞行过程中出现姿态失稳的问题。在设计思路层面，该模型严格遵循低速固定翼滑翔机的气动设计逻辑，根翼型采用1.5-11的翼型配置，梢翼型采用1.5-12的翼型配置，机翼设置2度安装角，同时带有-2度的扭转角，这样的参数配置能够有效降低机翼诱导阻力，延缓翼尖失速的出现，让滑翔机在低速飞行状态下拥有更稳定的升力表现，同时提升滑翔机的操控容错率，适配航模飞行与科普演示的使用需求。从外形尺寸与安装边界来看，该模型整体为一体化流线结构，机身与机翼、尾翼的衔接处做了平滑过渡处理，没有突兀的结构凸起，在实体制作时，机翼与机身可采用插接式安装结构，不需要额外设计复杂的连接机构，尾翼与机身尾部可采用粘接或螺丝固定的方式完成装配，整体装配公差控制在合理范围内，既能够保障结构连接强度，也不会破坏机身整体的气动外形，适配轻木、泡沫、复合材料等多种常见航模制作材料的加工需求，制作门槛较低，能够满足不同水平航模制作者的加工制作需求。
