双叶小型直升机旋翼头结构设计

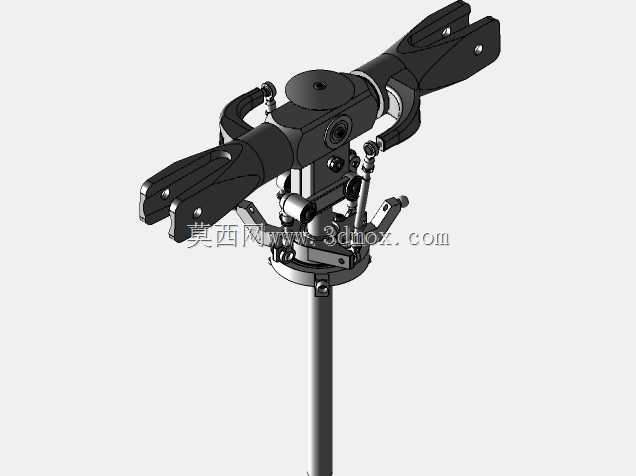

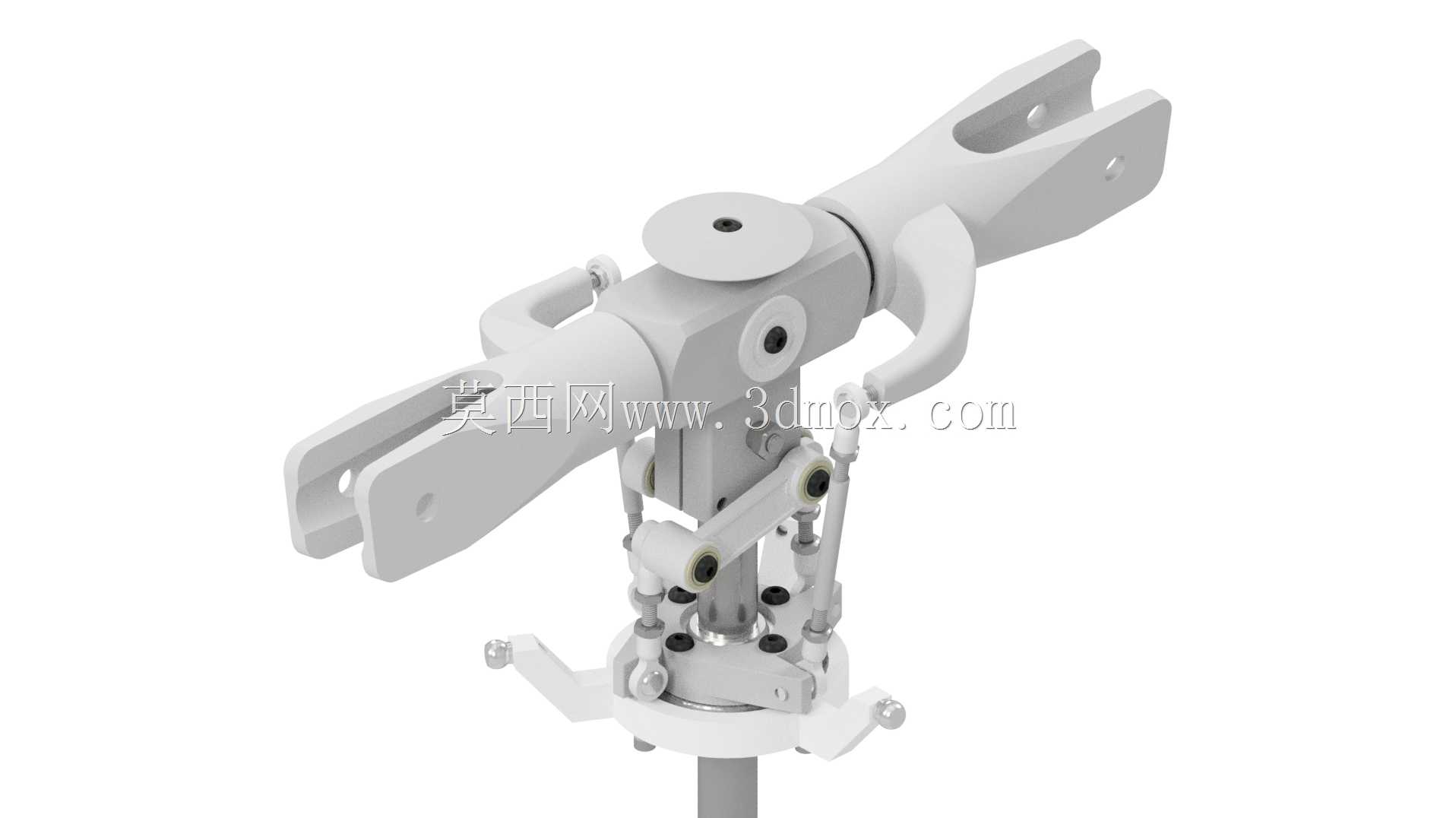

双叶小型直升机旋翼头是轻型无人直升机、小型载人通航直升机核心的动部件总成，直接承担旋翼升力传导、周期变距、总距调节的核心功能，是连接主旋翼桨叶与机身主减速器输出轴的关键枢纽，广泛应用于民用航拍无人机、农业植保轻型直升机、航空运动类轻型旋翼机、小型应急救援无人直升机等场景，其结构可靠性直接决定飞行器的飞行安全与操纵响应精度。该旋翼头采用经典的跷跷板式双叶旋翼布局，整体结构围绕轻量化与高动平衡精度设计，核心主体采用高强度航空铝合金加工成型，关键铰接部位搭配耐磨衬套与密封轴承，既降低整体转动惯量，又能承受旋翼高速旋转产生的交变载荷与离心力，适配起飞重量在20kg至120kg区间的小型双旋翼直升机使用。从功能特性来看，该旋翼头集成了总距操纵与周期变距操纵的两套传动链路，下部的操纵摇臂通过连杆与舵机输出端连接，当舵机输出总距调节指令时，两侧桨夹同步同向偏转，改变所有桨叶的整体安装角，实现旋翼升力大小的调节，控制飞行器的垂直升降；当舵机输出周期变距指令时，两侧桨夹按照旋转相位差产生周期性的安装角变化，让旋翼锥体朝指定方向倾斜，产生横向或纵向的操纵力矩，实现飞行器的前后、左右方向的飞行姿态调整。设计过程中充分考虑了小型直升机的安装边界与维护需求，旋翼头中心轴采用标准的花键连接接口，可直接匹配主流小型直升机主减速器的输出轴规格，整体安装高度控制在合理区间，不会额外增加旋翼系统的整体高度，避免影响飞行器的重心布局；两侧桨夹采用标准的桨根安装接口，可适配同规格的复合材料旋翼桨叶，铰接部位的轴承采用免维护密封设计，降低日常维护的工作量，同时所有操纵拉杆的长度均预留了调节余量，可在装配调试阶段根据飞控参数调整操纵行程，保证变距动作的线性度与响应速度。结构上特意优化了应力集中区域的过渡设计，在桨夹与中心铰的连接部位、摇臂与主体的连接部位均采用大圆角过渡，避免高速旋转过程中交变应力引发的结构疲劳，整体动平衡精度按照航空级标准控制，在额定工作转速下不会产生额外的振动载荷，可有效延长机身机载设备与动力系统的使用寿命，同时旋翼头的挥舞铰设计预留了合理的挥舞角度余量，可在飞行器遇到突风扰动时让桨叶产生适度的挥舞运动，降低突风对机身姿态的冲击，提升小型直升机在复杂气象条件下的飞行稳定性。
