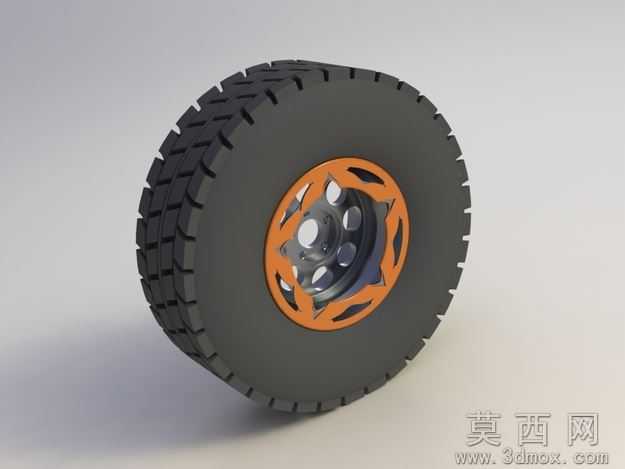

35寸巴哈越野轮胎带轮毂SolidWorks模型

本模型为适配巴哈越野赛事的35"X12.5"X17"规格轮胎搭配专用轮毂的完整三维总成，建模全程在SolidWorks2009环境中完成，首先通过草绘绘制轮胎断面轮廓曲线，以旋转凸台生成轮胎基体结构，再通过阵列特征完成块状越野胎纹的批量排布，胎纹边缘做了倒角处理还原真实橡胶件的工艺细节，轮毂部分先绘制轮辐的星形草绘轮廓，通过拉伸切除生成镂空减重结构，再通过圆周阵列完成五组轮辐的均匀排布，最后添加轮辋的安装止口、螺栓孔等装配特征，保证与配套17X9轮辋的装配匹配性。参数设计上严格匹配巴哈赛事轮胎的真实尺寸，轮胎外径35英寸、断面宽度12.5英寸、适配17英寸直径轮辋，胎纹深度、轮毂螺栓孔分布圆直径、中心孔尺寸均按照越野车轮的行业标准设定，可直接用于整车装配的干涉检查与运动仿真。渲染材质部分，轮胎胎体赋予哑光黑色橡胶材质，添加细微的颗粒质感还原橡胶表面的粗糙触感，胎纹侧面做轻微的旧化效果模拟越野使用的磨损痕迹，轮毂部分赋予亮橙色金属烤漆材质，轮辋安装面与螺栓孔区域赋予抛光金属材质，通过环境光遮蔽效果突出轮毂的镂空层次，整体渲染效果还原了越野车轮的粗犷质感。结构原理上，该轮胎采用大颗粒块状越野胎纹设计，胎块间距宽大，可在沙地、泥地等松软路面快速排出嵌入的泥沙，提供充足的抓地力，轮毂采用五辐星形镂空结构，在保证结构强度的前提下最大限度降低簧下质量，提升越野行驶时的悬架响应速度，轮胎与轮辋之间预留了标准的胎压装配间隙，可适配不同胎压的越野行驶需求。软件兼容方面，模型原生为SolidWorks2009格式，保留完整的特征树与参数化建模历史，可通过SolidWorks2009及以上所有版本直接打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，方便不同软件平台的设计师调用修改。研发教学应用层面，该模型可用于巴哈赛车、越野卡车、全地形车的整车研发环节，作为行走系统部件完成整车总装布置、离地间隙校核、运动干涉检查，也可作为机械设计相关专业的教学案例，帮助学生掌握旋转特征、阵列特征、装配配合等SolidWorks基础操作，理解越野轮胎的结构设计逻辑与性能匹配原理，同时也可用于越野改装配件的设计参考，辅助改装厂商完成定制化轮毂、轮胎的方案设计。
