五轮底盘车架及防脱轮毂轮胎总成设计

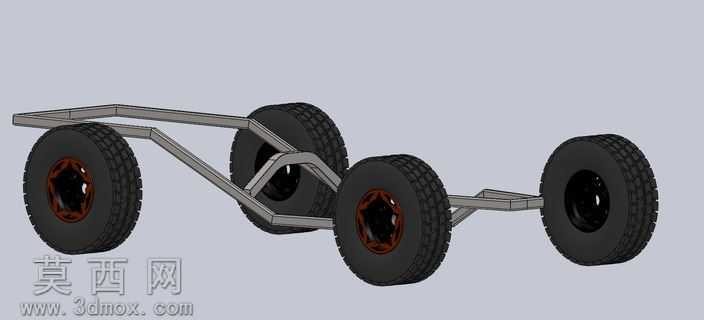

本作品为多轮行走底盘配套的轮组与车架集成三维建模成果，核心围绕17x9规格Beadlock防脱轮毂与适配轮胎、管状车架的结构匹配展开设计。建模阶段首先完成车架主体的参数化搭建，采用异型钢管弯折拼接的桁架式结构，通过三维软件的焊件模块生成各段管材的实体特征，精准预留各轮组的安装点位，保证车架的受力路径均匀传递，兼顾轻量化与结构强度需求。轮组部分以17x9 Beadlock防脱轮毂为核心，还原了防脱轮毂特有的压圈结构、螺栓固定点位与中心安装孔位，轮毂表面做了金属质感的材质区分，轮辐区域做了深色哑光与红棕色装饰面的分层材质设置，还原真实轮毂的视觉效果。适配的35x12.5x17轮胎建模还原了越野轮胎的深胎纹结构，通过曲面阵列生成连续的胎面花纹块，胎侧做了弧度收边处理，橡胶材质设置了适当的粗糙度与哑光反射属性，还原橡胶轮胎的真实质感。装配阶段严格遵循实车的轮距、轴距参数，将四个同规格轮组分别安装在车架前后对应的安装位，额外设置的第五轮位于车架中部位置，匹配特殊行走场景的转向或承重需求，各轮组与车架的连接位做了同轴度约束，保证转动自由度的合理预留。渲染阶段采用浅灰色纯色背景，打光采用柔和的三点布光方案，突出金属车架的管材轮廓、轮毂的金属光泽与轮胎的橡胶质感，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了防脱轮毂与大尺寸越野轮胎的配合公差，确保压圈结构能够压紧胎唇，匹配越野场景下低胎压行驶防脱胎的使用需求，车架的管型弯折角度经过多次调整，避开轮组转动的干涉区域，同时保证整体结构的紧凑性，为后续多轮特种底盘的改装、性能仿真提供精准的三维数模基础。
