M3规格连杆端关节轴承结构设计

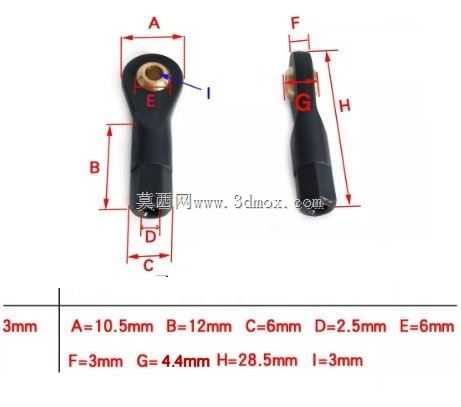

这款M3规格连杆端轴承属于小型关节类传动连接件，主要应用在航模舵机传动、小型精密自动化设备连杆机构、微型机器人关节联动、精密测试仪器传动链路这类对安装空间、传动精度有较高要求的场景中，能够在小载荷工况下完成多自由度的力与运动传递，补偿连杆安装过程中产生的角度偏差，避免刚性连接带来的卡滞、应力集中问题。从实际使用场景来看，这类小尺寸杆端轴承常被用于航模的舵面与舵机之间的传动连接，在舵机输出摆动动作时，轴承端的球头结构可以自适应舵面转动过程中的角度变化，保证传动过程顺滑无卡顿，不会因为连杆与舵面之间存在安装夹角就出现传动阻滞、舵量不准的问题；在小型自动化分拣设备的摆杆机构中，它也可以作为摆臂与驱动端的连接部件，吸收设备运行时的微小震动，降低连接部位的磨损，延长机构的维护周期。在功能特性上，这款杆端轴承采用杆体内嵌球头的结构设计，一端为内螺纹连接端，可以直接与M3规格的外螺纹拉杆配合锁紧，另一端为带球窝的杆头结构，与配套的金属球头形成可转动的球面配合，能够实现一定角度范围内的任意方向摆动，相比普通的刚性铰接结构，它的自适应角度范围更大，安装时不需要严格保证连杆与被驱动件的同轴度，大幅降低了小型精密机构的装配调试难度。设计过程中，工程师优先考虑了小尺寸场景下的结构强度与转动顺滑度的平衡，杆体主体采用高强度工程塑料材质，既能够降低零件自身重量，满足航模这类对载荷重量敏感的场景需求，又能保证足够的结构强度，承受传动过程中的拉压载荷；内嵌的金属球头与球窝配合面做了光滑处理，转动时阻尼均匀，不会出现松旷或者卡涩的问题，同时金属材质的配合面耐磨性能更好，长期往复摆动也不会出现过度磨损导致的传动间隙过大问题。外形尺寸与安装边界方面，这款轴承整体为细长杆状结构，外螺纹端为六角外形，方便使用扳手进行锁紧操作，安装时只需要预留出六角头的扳手操作空间即可，不需要额外的复杂安装结构；球头端的外径尺寸紧凑，不会在摆动过程中与周边的结构件发生干涉，适配小型设备内部局促的安装空间，内螺纹的深度经过精准设计，既能够保证与拉杆连接后的锁紧强度，避免传动过程中出现螺纹脱开的问题，又不会因为螺纹过深导致杆体整体长度不必要的增加，进一步压缩了零件的安装占用空间。在实际装配使用时，只需要将轴承的内螺纹端与对应规格的拉杆旋合到位，再将球头端与被驱动件的球头扣压合即可完成安装，整个装配过程不需要复杂的工装，调试时只需要调整拉杆旋入螺纹的长度就可以精准调整连杆的总长度，实现传动行程的精准校准，非常适合小批量设备试制、模型DIY这类需要频繁调整传动参数的场景。
