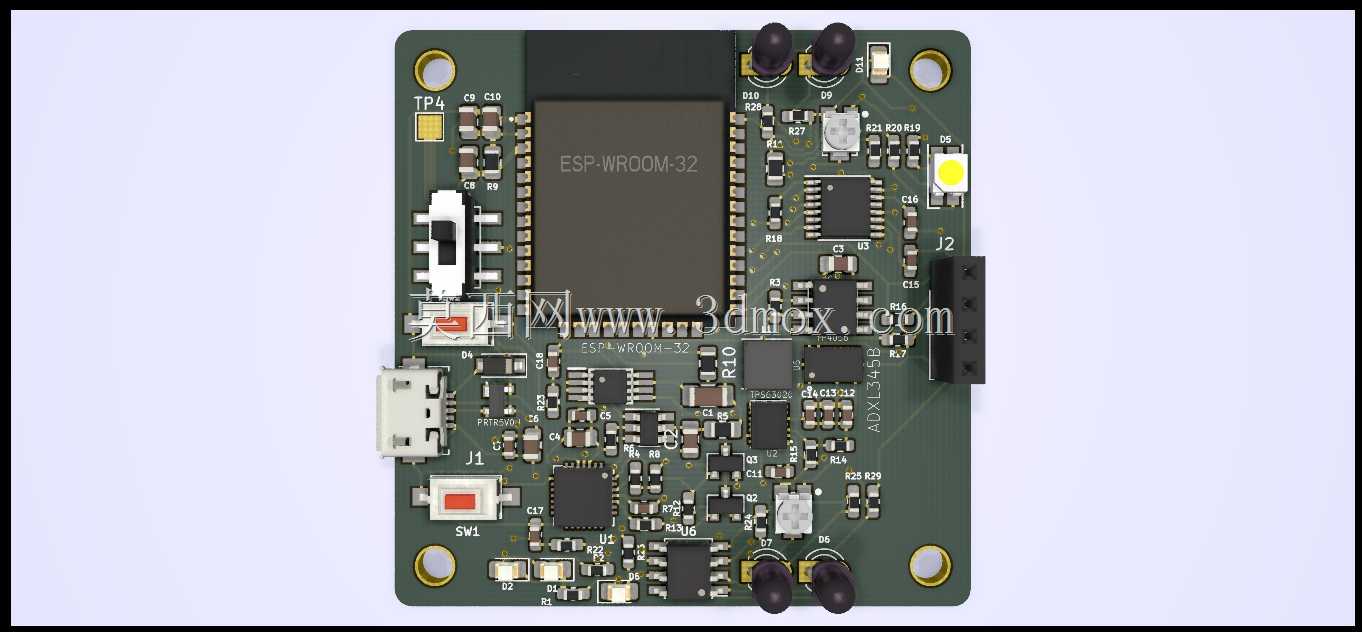

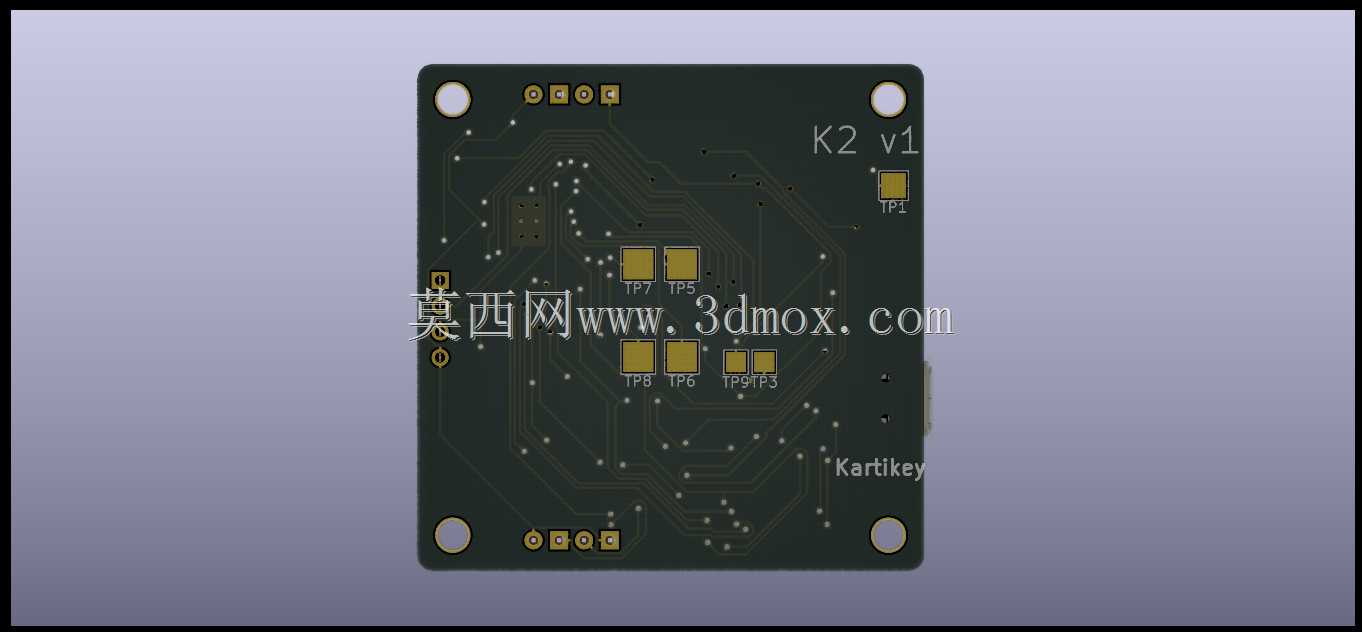

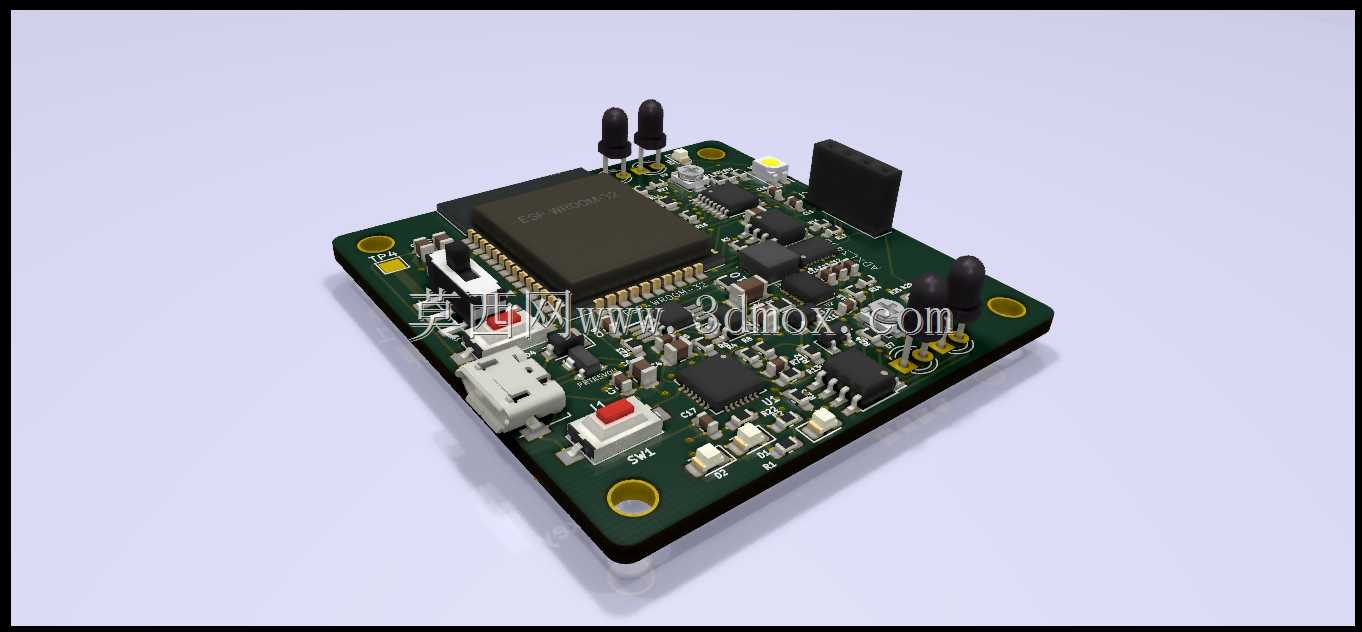

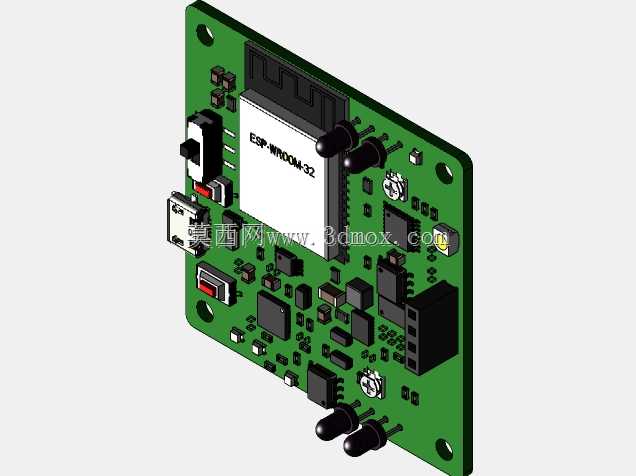

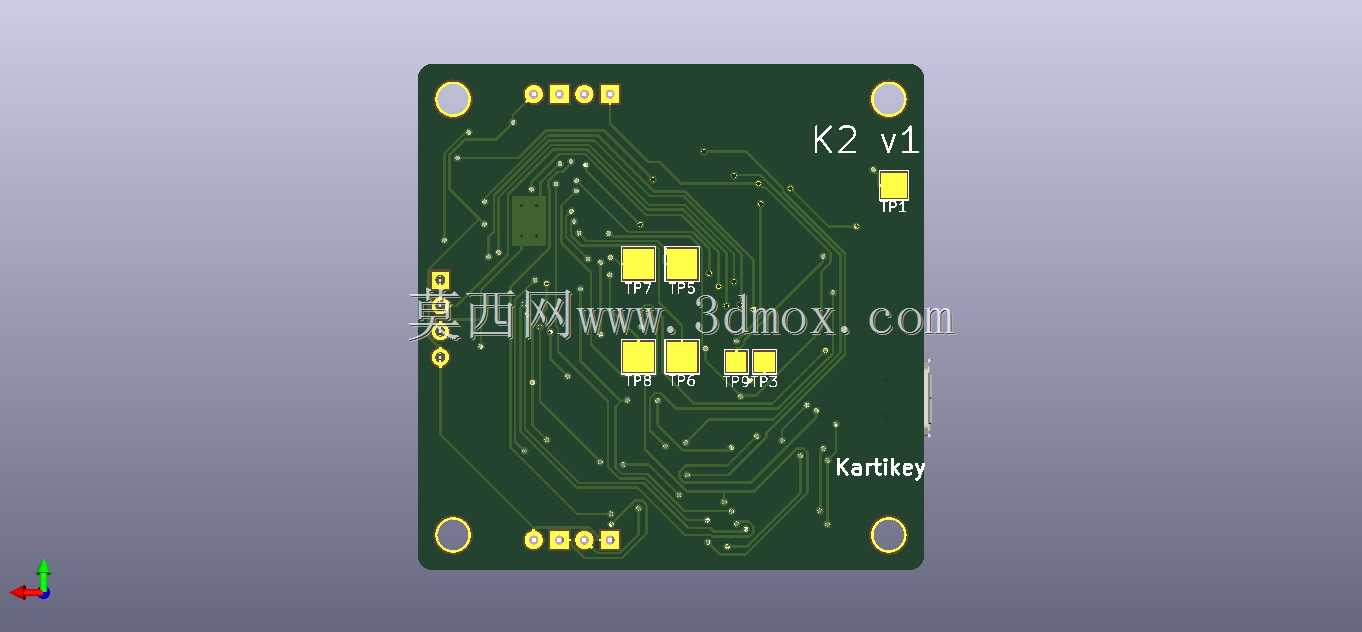

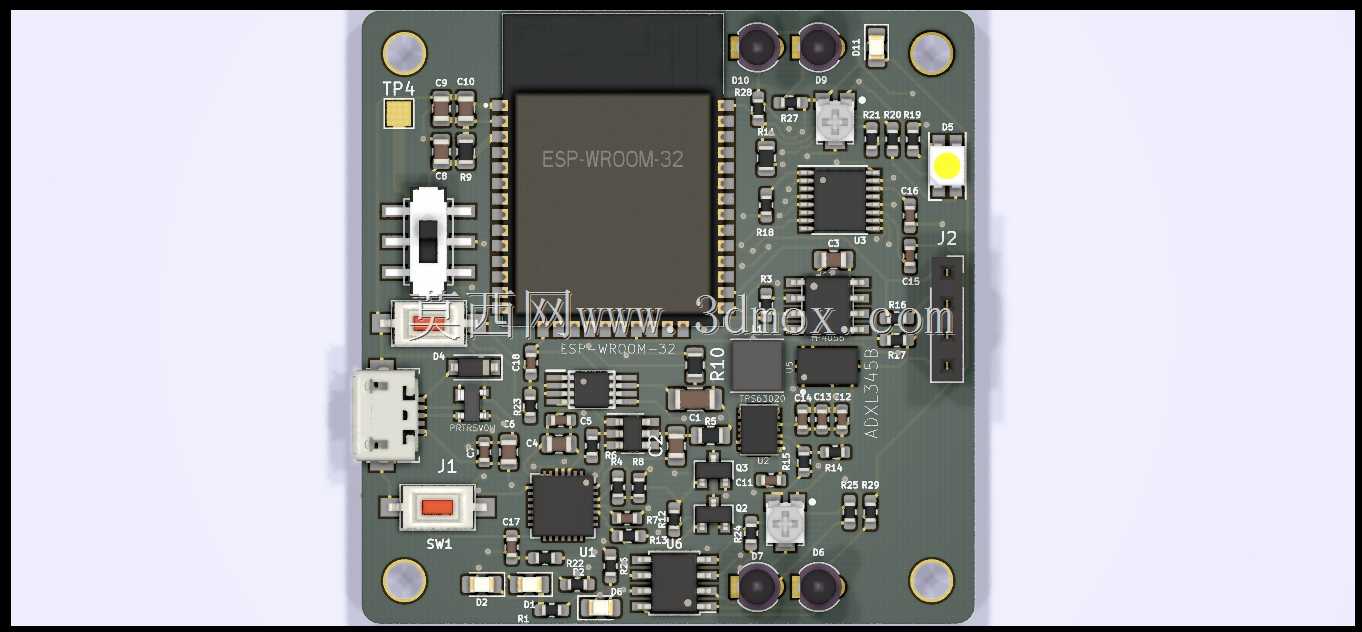

蜂群机器人主控电路板结构设计

这款蜂群机器人主控板是多智能体协同作业场景下的核心控制载体，主要面向微型集群机器人的分布式控制需求，可应用于多机器人协同探测、集群作业演示、小型智能设备组网控制等场景，作为单台蜂群机器人的运算与控制核心，承担着运动控制、无线通信、传感数据采集、指令收发等核心功能，支撑多台同类型机器人完成自组网协同、编队移动、环境感知反馈等集群作业任务。

从功能特性来看，板载核心主控模块集成了无线通信能力，可实现多设备间的自组网数据交互，无需额外搭载独立通信模块即可完成集群内的指令传输与状态同步；板上集成了多类传感接口与运动驱动相关电路，可直接对接微型运动执行机构与环境传感元件，减少外围接线带来的体积占用；板载电源管理电路可适配小型锂电池供电，满足微型机器人的低功耗、小体积供电需求，同时预留了调试与程序烧录接口，方便功能迭代与参数调试。

设计过程中充分考虑了微型蜂群机器人的尺寸限制，整体布局围绕紧凑化核心需求展开，将核心主控模块布置在板卡中心区域，周边环绕布置电源电路、传感电路、接口元件，最大化利用板上空间，在有限的板面内集成全部所需功能电路，避免额外扩展板带来的整体尺寸增加；元件选型全部采用小尺寸贴片封装，在满足电气性能要求的前提下尽可能压缩元件占用空间，同时兼顾元件排布的散热需求，将发热相对明显的元件布置在板卡边缘区域，避免热量集中影响核心主控模块的运行稳定性；接口位置全部沿板卡边缘布置，方便对接外部执行器、传感器与供电模块，减少接线后的整体外凸尺寸，适配微型机器人的狭小内部安装空间。

安装边界方面，板卡采用标准矩形外形，四角预留安装固定孔位，可直接通过微型铜柱或螺丝固定在机器人的结构支架上，固定孔位的位置与孔径适配微型机器人常用的安装标准，无需额外加工转接件即可完成装配；板卡整体厚度控制在常规贴片电路板的标准厚度范围内，所有板载元件的高度都经过选型控制，最高元件高度不超过微型机器人内部的预留安装高度，不会出现元件与机器人外壳、结构件干涉的问题；接口的排布方向全部平行或垂直于板卡边缘，接线后线材可沿板卡边缘走线，不会额外占用板卡上方或下方的空间，进一步压缩整体安装所需的空间体积，适配蜂群机器人小型化、轻量化的设计要求。
