麦克纳姆轮DIY全地形移动小车结构

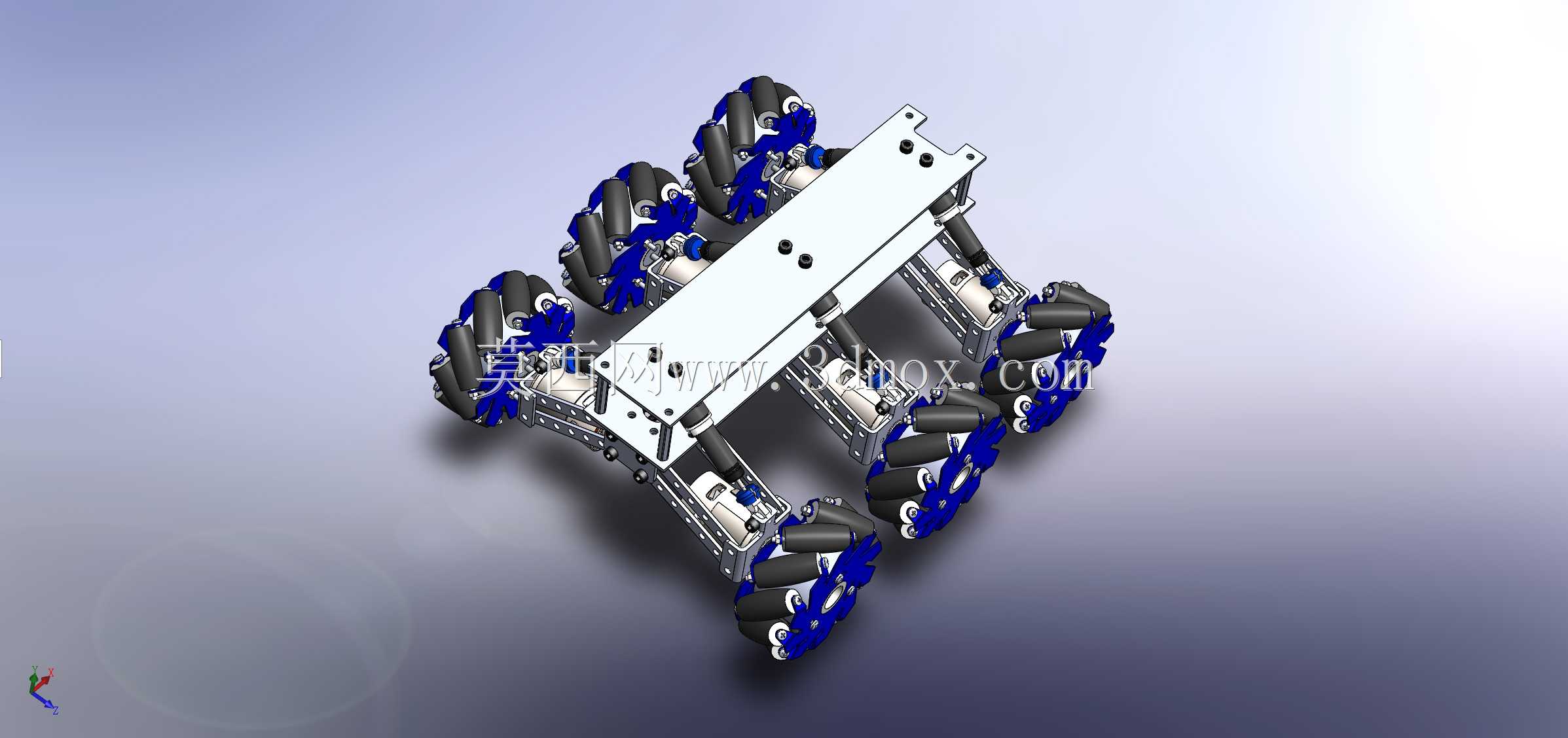

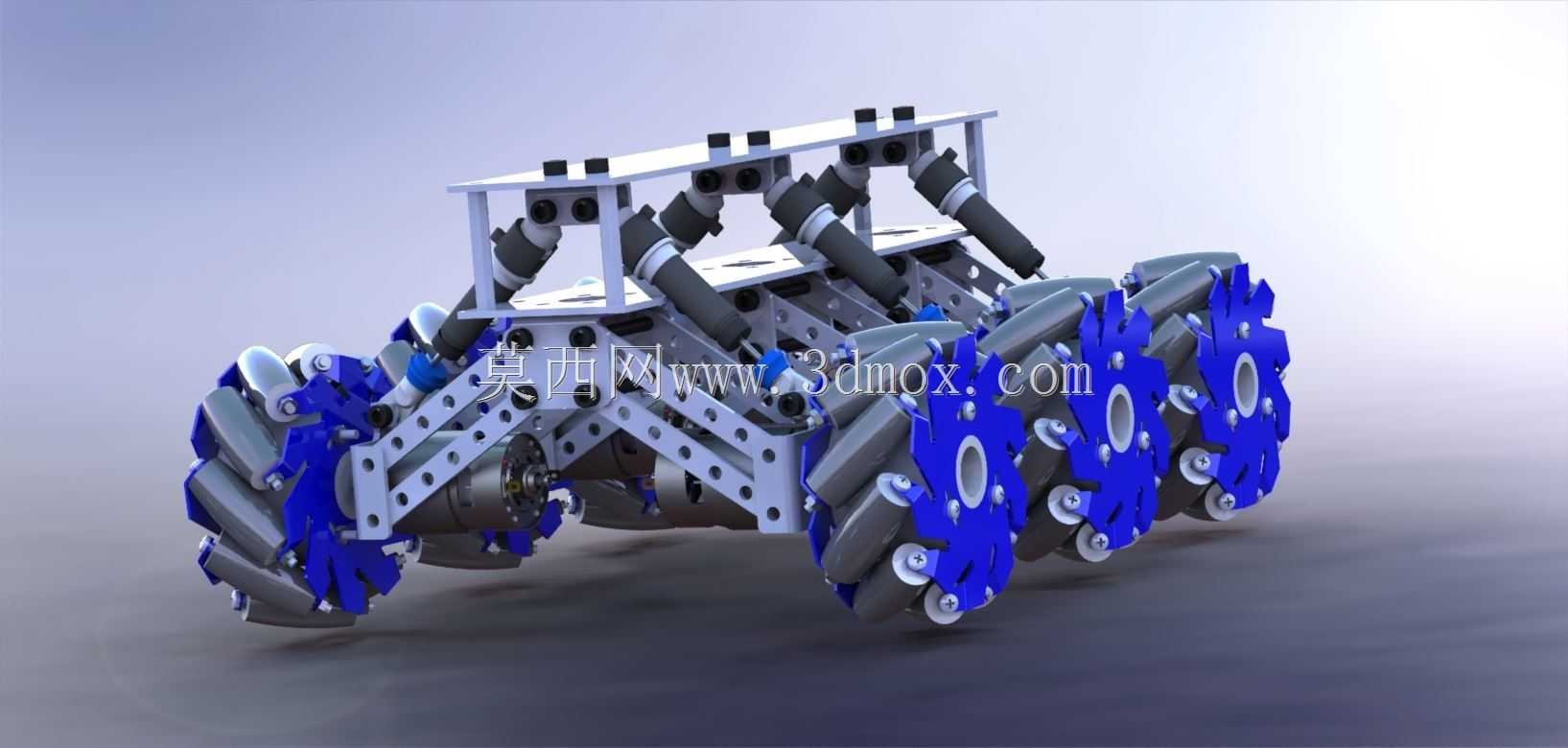

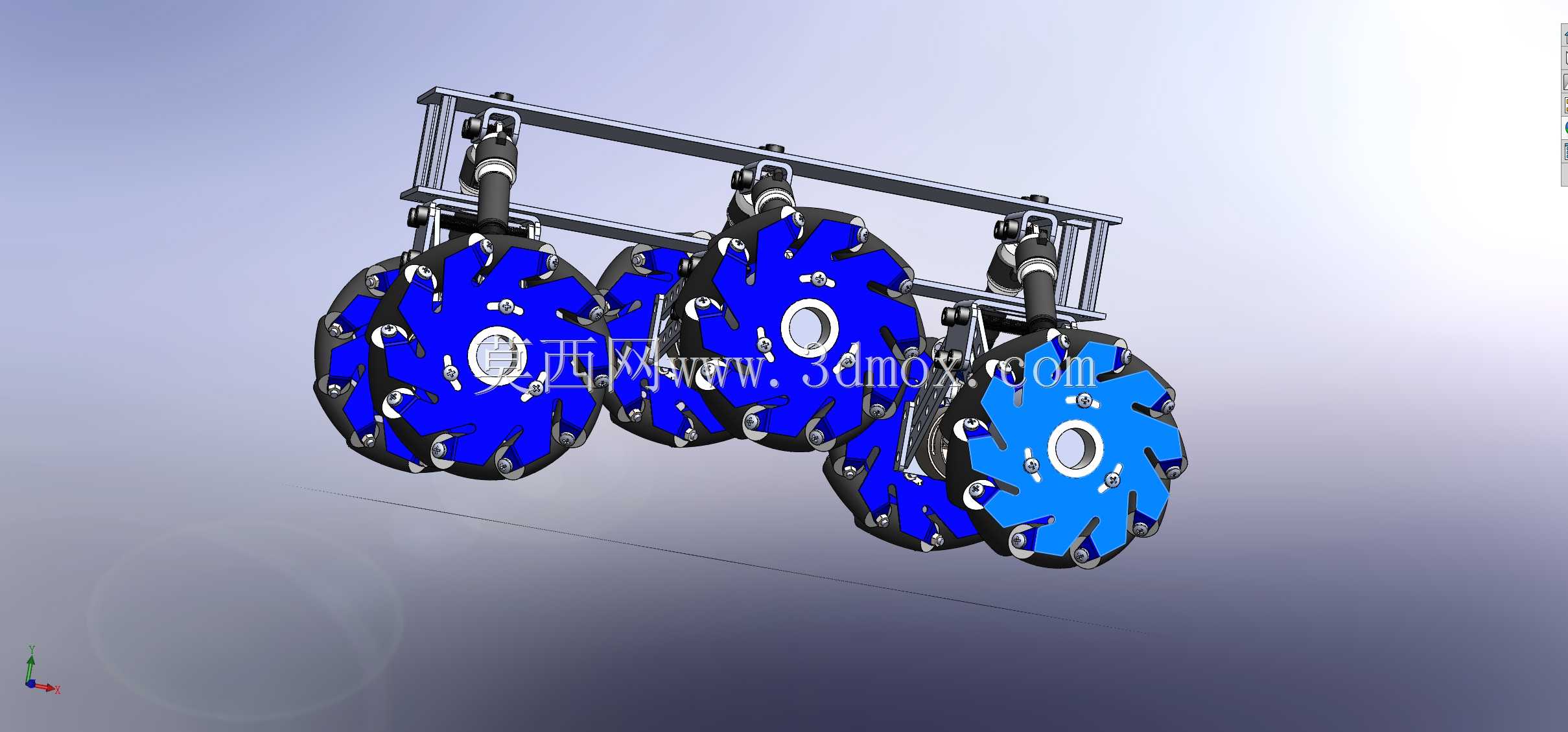

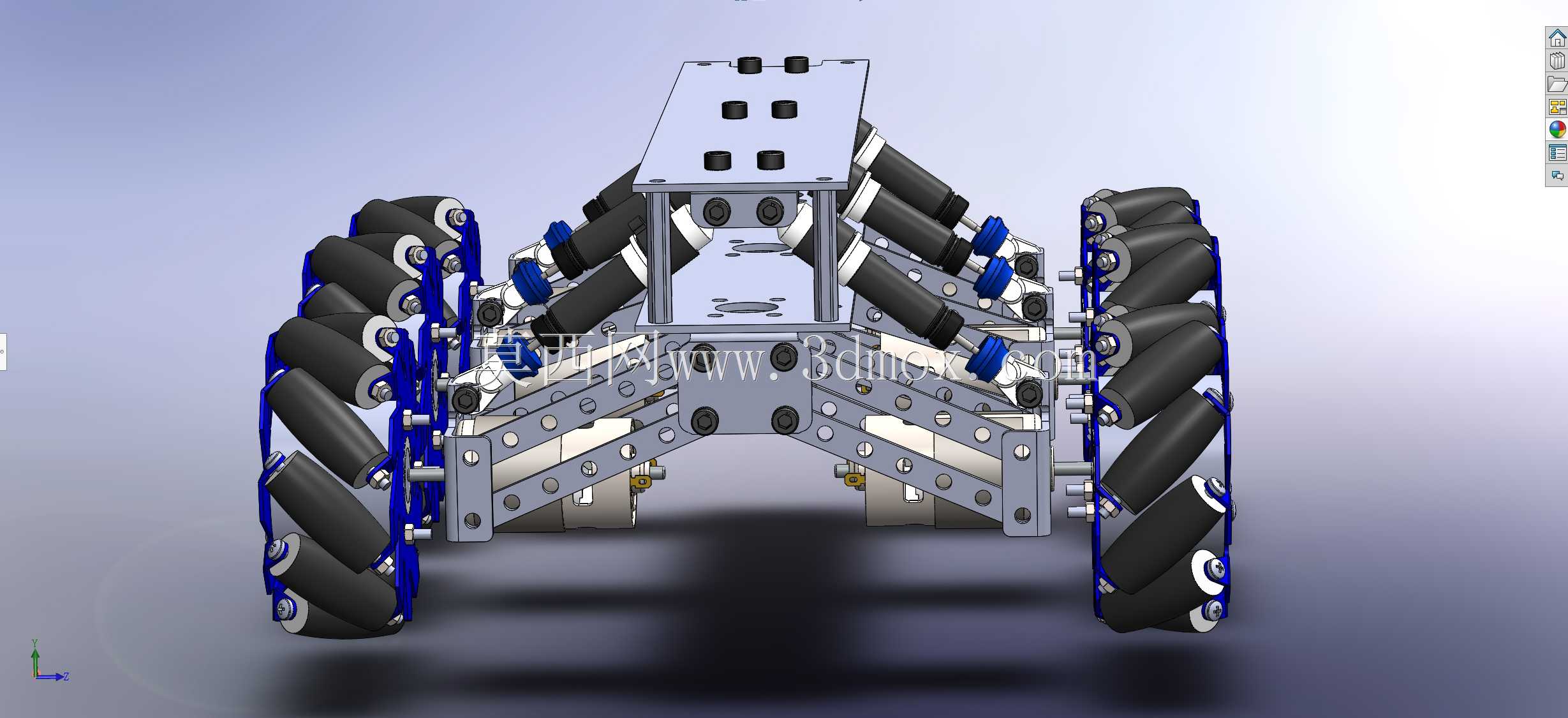

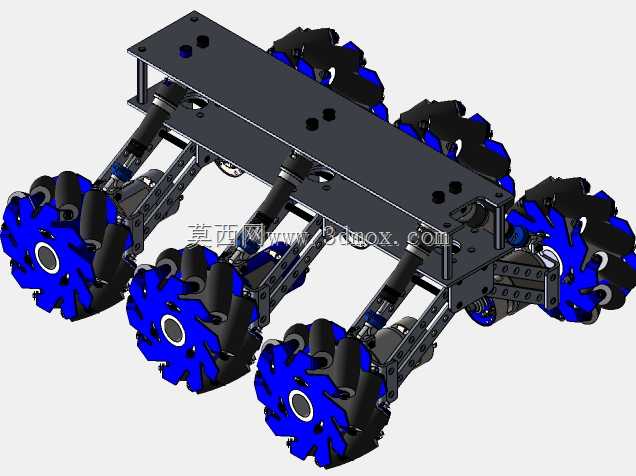

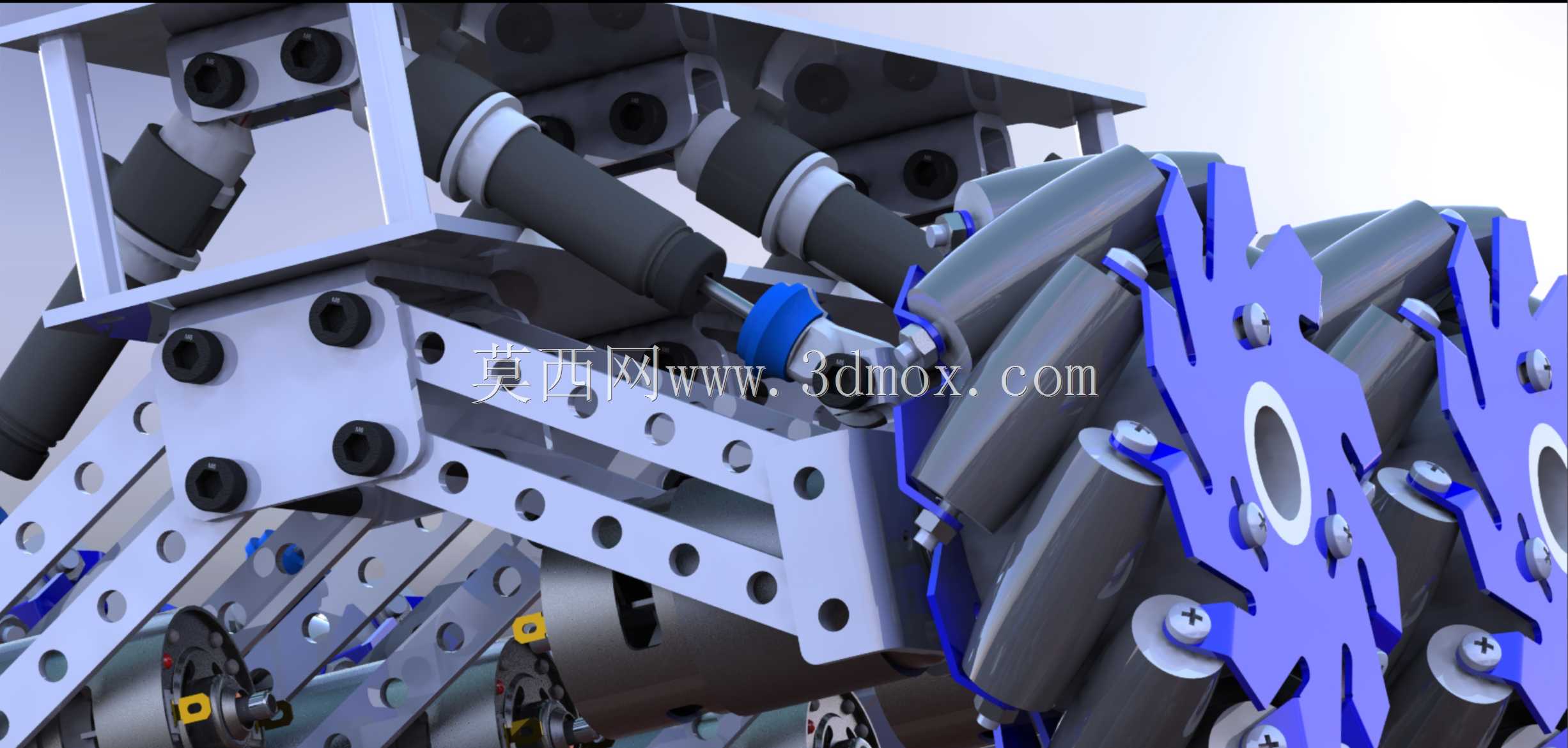

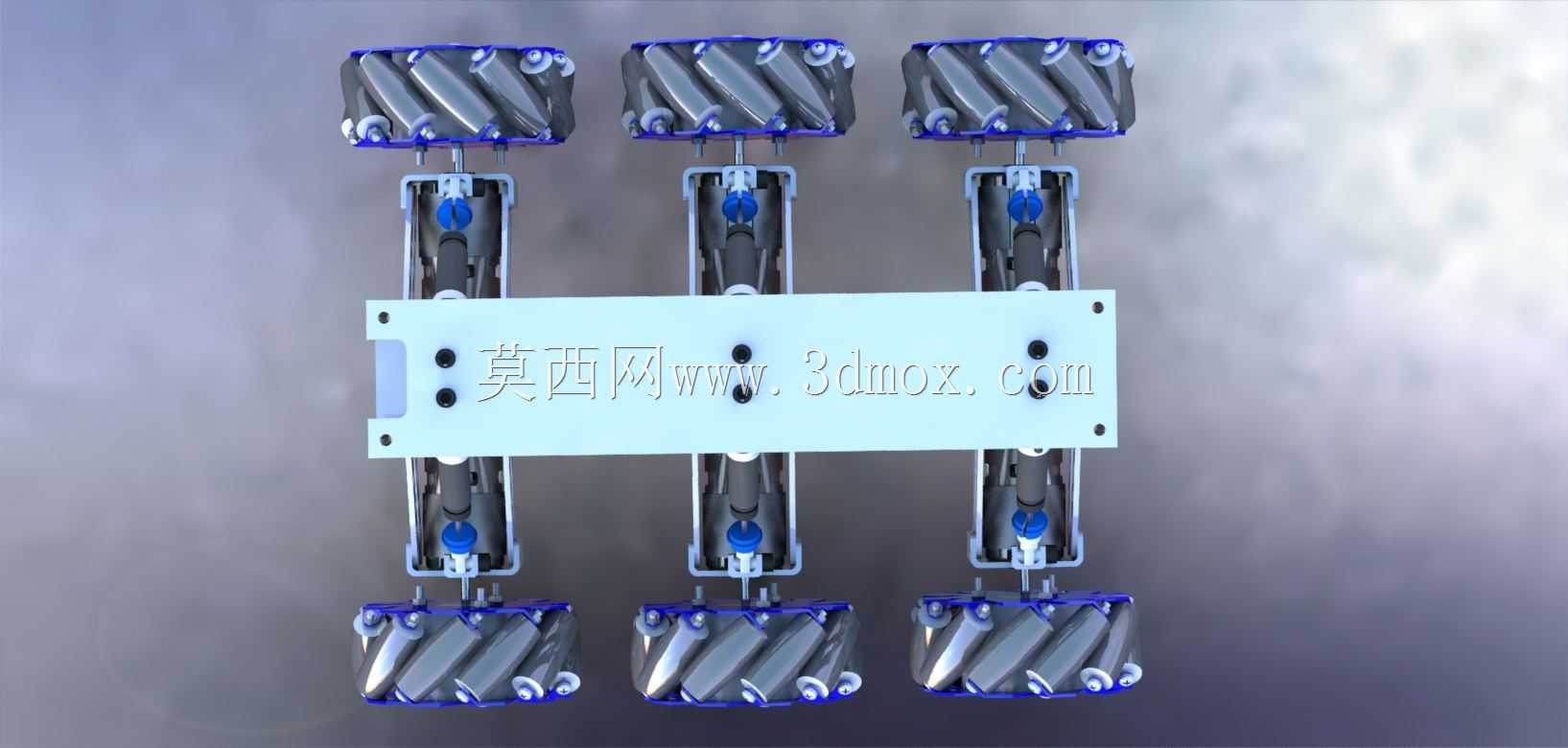

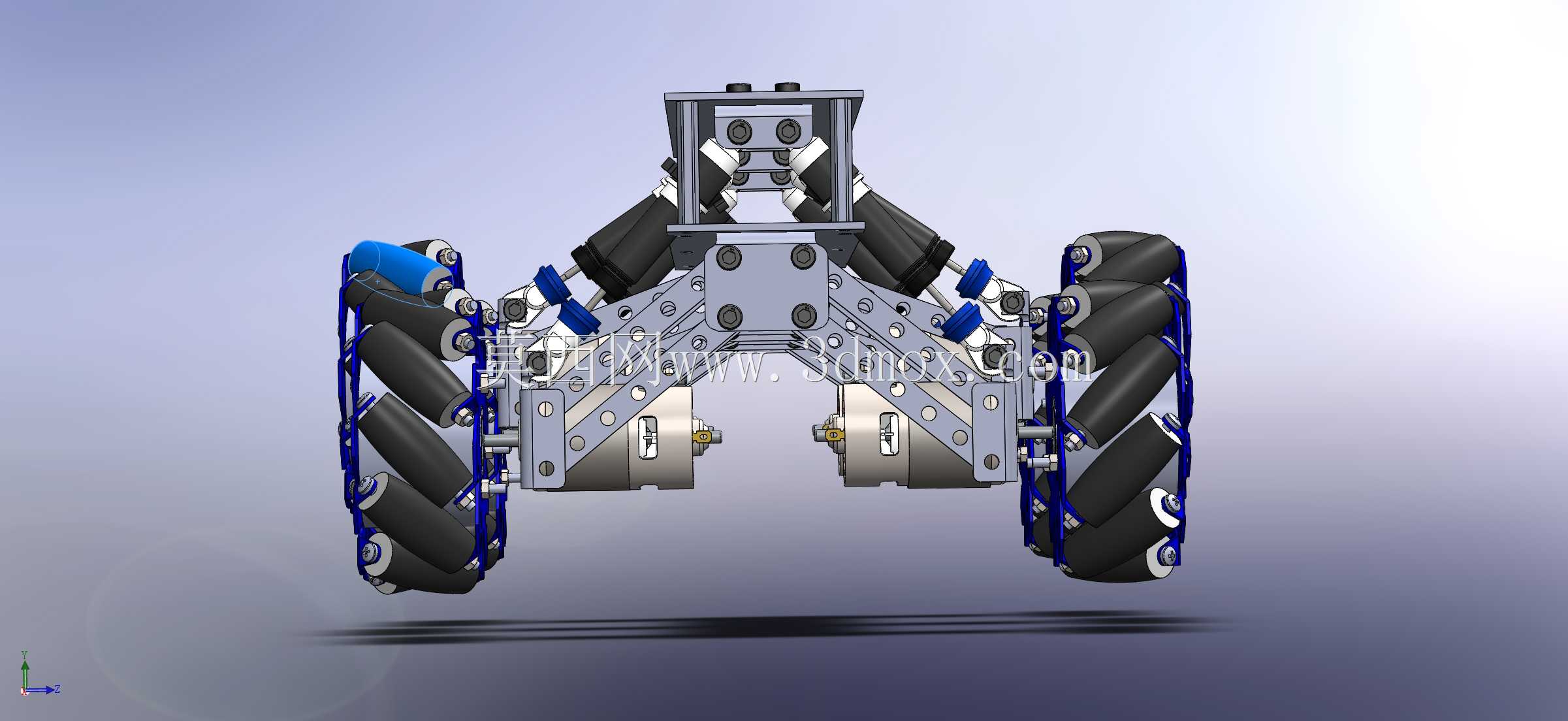

这款全地形移动载具采用六组麦克纳姆轮作为行走执行端，核心面向复杂非铺装路面的巡检、狭小空间物料转运、户外教学实验场景设计，可在松散砂石、轻微起伏坡面、狭窄室内通道等多种工况下稳定行进，无需大半径转向空间即可实现全向移动，适配仓储盘点、厂区设备巡检、青少年科创实践等多类使用需求。整体底盘采用镂空式铝型材拼接框架作为承载主体，框架预留多组标准化安装孔位，可根据实际使用需求加装传感器支架、载物平台、摄像模组等拓展部件，安装边界覆盖框架上层全平面区域，用户可根据搭载设备的尺寸灵活调整固定点位，无需额外对底盘主体进行二次打孔加工。行走端的六组麦克纳姆轮采用对称式布局，单侧三组轮体沿底盘纵向等距排布，每个轮组均独立搭配避震阻尼结构，避震器沿轮组支架斜向布置，可在轮体接触凸起或凹陷路面时提供自适应伸缩行程，最大程度保证所有轮体与地面的接触压力均匀，避免单轮悬空导致的动力流失或行进侧滑，轮体周边预留的间隙可保证避震压缩到极限行程时，轮体与上层框架、相邻轮组之间不会发生运动干涉。动力传递路径上，每个轮组对应独立的动力输出接口，可适配常规低压直流动力单元，动力单元可直接固定在轮组内侧的框架安装位上，接线走线可沿框架内侧的镂空槽排布，避免外露线路在行进过程中被外物剐蹭破损。底盘整体重心控制在轮组支撑面的中心区域，上层搭载设备的安装高度建议不超过避震器顶端平面，避免重心过高导致坡面行进时发生侧翻，底盘前后端预留的延伸安装位可加装防撞缓冲条、探照灯等附属配件，适配户外复杂环境的使用需求。转向控制上依托麦克纳姆轮的辊子角度差特性，通过不同轮组的转速与转向差配合，可实现原地旋转、横向平移、斜向行进等多种移动模式，相比传统轮式载具的转向结构，省去了转向拉杆、转向舵机等额外部件，整体结构更紧凑，后期维护成本更低，避震结构的预紧力可通过端部的调节螺母进行调整，用户可根据实际搭载的设备总重调整避震软硬程度，兼顾平地行进的稳定性与颠簸路面的滤震效果。
