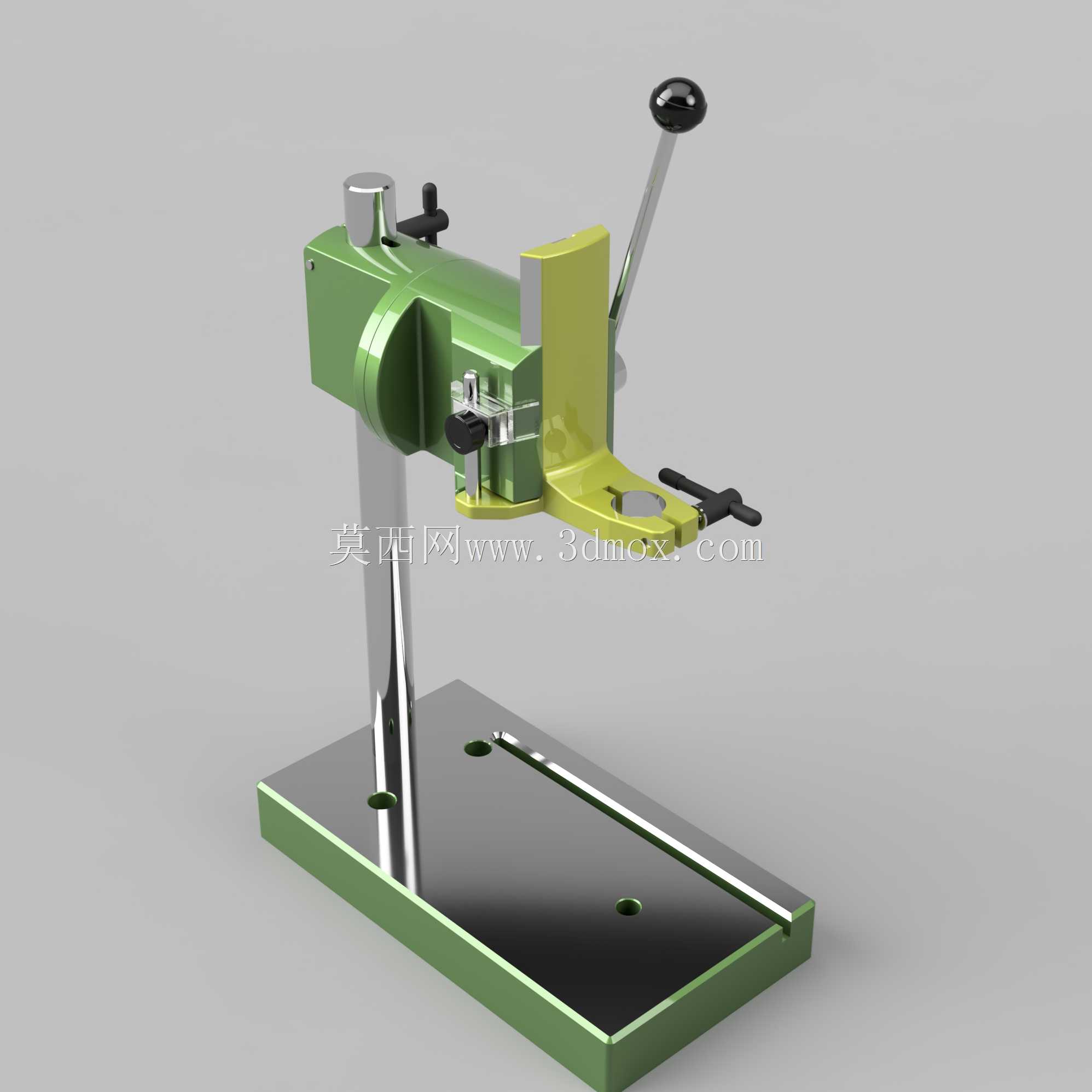

Proxxon Micromot MB200小型台钻结构设计

这款小型台钻主要面向精密小件加工场景，常见于手工工坊、电子装配车间、模型制作工作室、院校金工实训工位以及家用DIY加工场景，能够满足薄金属件、塑料件、软质木材、电路板等材质的高精度钻孔需求，相比手持电钻，它能提供更稳定的钻孔垂直度，避免手持操作时的抖动偏移问题，尤其适合对孔位精度、孔壁垂直度有要求的小件加工工序。设备核心功能是通过手动下压操作带动主轴垂直进给，配合不同规格的钻头，可完成0.5mm到6mm直径范围内的钻孔作业，主轴部分设置了深度限位结构，能够精准控制钻孔深度，避免钻穿工件或者深度不符合加工要求的问题；机身立柱采用镀铬光轴设计，既保证了主轴升降的顺滑度，也具备优秀的耐磨防锈性能，长期使用也不会出现进给卡顿的问题。底座采用铸铁材质加工而成，表面设置了平行T型槽，能够配合夹具快速固定待加工工件，底座上预留的安装孔位可以将整台设备固定在工作台面上，进一步提升加工时的稳定性，避免钻孔过程中设备移位影响加工精度。设计过程中优先考虑了小型加工场景的空间适配性，整体结构紧凑，占用工作台面面积不足0.1平方米，不会过多挤占有限的操作空间；机身主体采用压铸结构搭配烤漆表面处理，在保证结构强度的同时控制了整体重量，方便根据加工需求挪动设备位置。操作手柄采用人体工学角度设计，长力臂结构能够降低下压操作的力度需求，长时间连续操作也不容易产生手部疲劳；机头部分设置了锁紧结构，调整好主轴高度后可以快速锁定，避免加工过程中机头下滑影响加工精度。设备的安装边界需要预留出操作手柄的活动空间，后侧和左侧无需额外预留过多间隙，右侧需要留出至少150mm的空间供操作手柄活动，上方需要预留200mm以上的空间方便更换钻头和调整机头高度，底座固定时需要保证工作台面水平，避免长期使用后出现立柱倾斜，影响钻孔的垂直度精度。在功能细节上，这款台钻的主轴采用高精度轴承装配，空载时的径向跳动控制在极小范围内，能够保证小孔加工时的孔壁光滑度，减少钻头崩断的概率；工件靠挡结构可以快速调整位置，辅助工件定位，批量加工相同孔位的小件时能够大幅提升装夹定位的效率，不需要每次都重新测量孔位位置。整体设计没有冗余的复杂结构，所有部件都服务于稳定钻孔的核心需求，维护保养也十分简便，定期给立柱光轴和主轴进给部位涂抹润滑脂即可长期保持顺滑的操作手感，适合非工业量产场景下的精密小件钻孔加工作业。
