桌面小型电火花加工设备原型结构

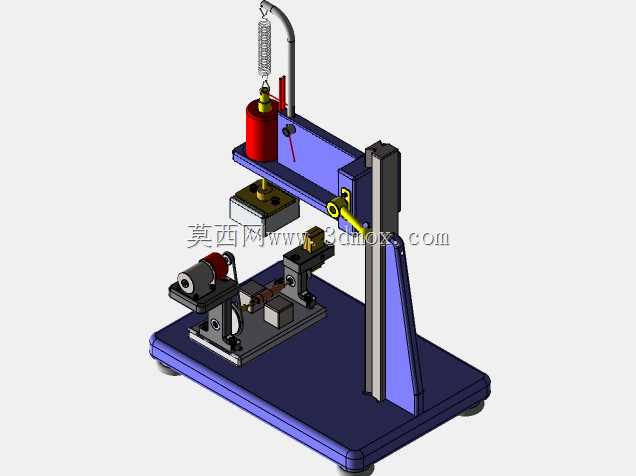

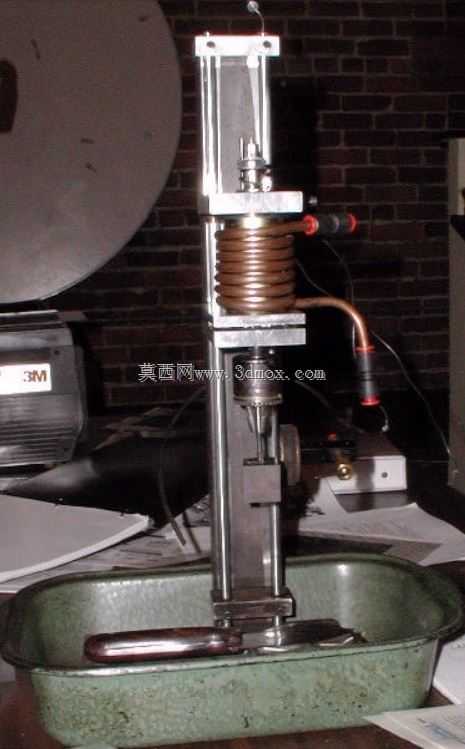

这款桌面电火花加工原型面向小尺寸精密零件的微细加工场景打造，适配小型加工工坊、教学实训场景以及个人创客的精密加工需求，可完成常规切削设备难以处理的高硬度导电材料加工任务，针对小型模具型腔修配、微细孔加工、异形电极成型等场景提供轻量化的加工解决方案，无需大型工业电火花设备的占地空间与配套设施要求，即可实现电火花蚀除加工的核心功能。设备整体采用立式立柱布局，核心加工执行单元沿垂直导轨布置，底部设置接液托盘承接加工介质，避免工作液飞溅污染作业台面，整体安装边界控制在桌面作业可容纳的尺寸范围内，无需额外预埋固定结构，放置于稳固的水平工作台面即可完成调试使用。设备的功能设计围绕电火花脉冲放电蚀除的核心原理展开，上部设置电极进给调节结构，搭配弹性复位组件实现电极的稳定伺服进给，可根据加工间隙的状态自动调整进给量，维持稳定的放电间隙，避免电极与工件直接接触造成短路损伤；中部的导电铜排结构负责传输加工脉冲电流，将脉冲电源的能量精准输送至加工电极与工件之间，线圈式的柔性连接结构可抵消进给过程中的位移拉扯，保证电流传输的稳定性；下部工件装夹区域可适配小型工装夹具，固定待加工的金属工件，加工过程中工作液可通过外接管路输送至放电区域，带走蚀除的金属碎屑同时冷却电极，保证加工过程持续稳定。设计过程中优先考虑了桌面设备的操作便捷性，所有调节控件均布置在操作人员伸手可及的范围内，电极装夹位置预留了足够的操作空间，可快速更换不同规格的成型电极，适配不同的加工轮廓需求；整体结构采用标准化的金属型材与机加工零件拼接，降低原型制作的加工难度，同时保证结构刚性满足微细加工的稳定性要求，避免加工过程中出现结构震颤影响加工精度。接液托盘采用浅槽式设计，边缘做圆弧过渡处理，方便加工完成后清理残留的工作液与金属碎屑，减少日常维护的工作量；电极进给的导向结构采用光滑导柱配合直线轴承，保证垂直进给的同轴度，避免电极进给过程中出现偏摆，保障加工位置的精度。这款原型设备验证了小型化电火花加工设备的结构可行性，在保证核心加工功能的前提下大幅压缩了设备体积与制造成本，可满足小批量、小尺寸零件的精密电火花加工需求，为后续桌面级精密加工设备的优化迭代提供了可靠的结构参考。
