FRC竞赛用775Pro双电机换挡变速装置

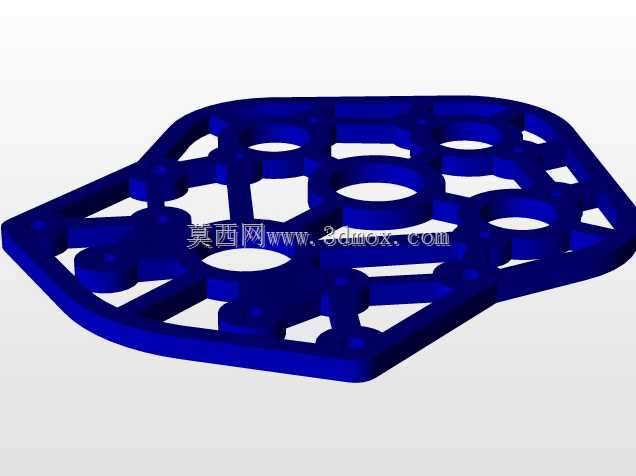

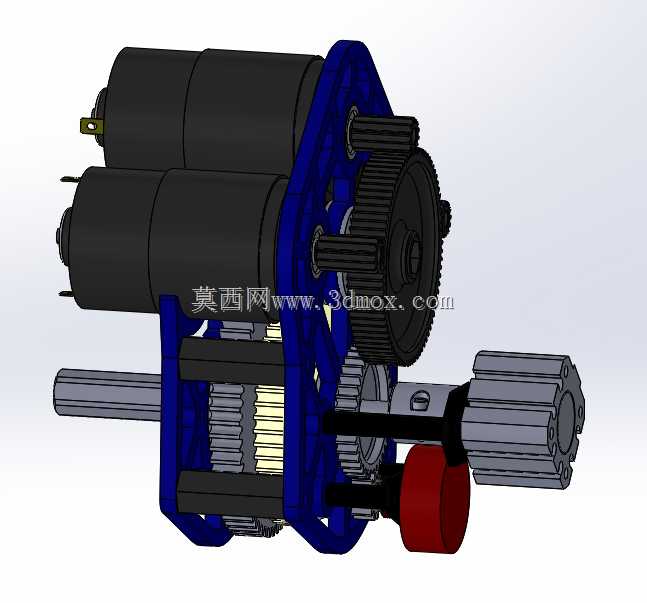

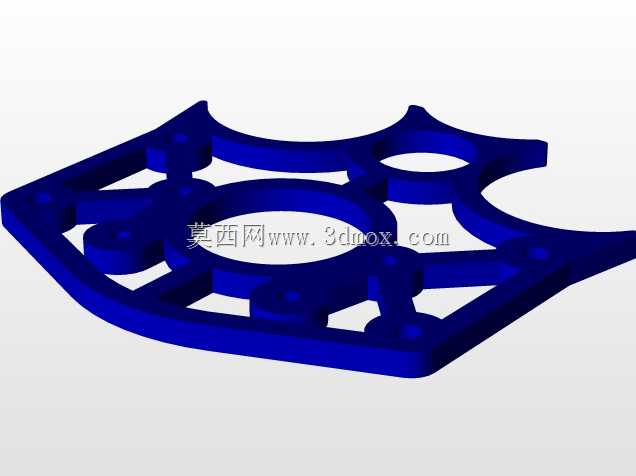

该变速装置是面向青少年机器人竞赛场景开发的动力传动组件，主要适配FRC、VEX等竞技类机器人的动力输出需求，可直接搭载双775Pro直流电机作为动力输入源，为机器人行走机构、升降机构、作业执行机构提供可切换的扭矩与转速输出，解决竞赛场景下机器人既要满足高速冲刺、又要满足大扭矩爬坡或负载举升的动力匹配矛盾。在实际竞赛应用中，该装置可根据赛场实时工况完成档位切换，高档位状态下传动比为1:18.0，可输出较高转速，适配机器人长距离快速移动、机构快速复位等对动作速度要求高的场景；低档位状态下传动比为1:28.57，可放大输出扭矩，适配机器人攀爬坡道、推动对抗目标、举升重物等对负载能力要求高的场景，双电机输入的结构设计也进一步提升了动力冗余度，避免单电机故障导致整机失去动力的赛场风险。从设计思路来看，该装置采用框架式集成结构，将双电机安装位、齿轮传动组、换挡拨叉机构、输出轴接口整合在同一蓝色支撑框架内，齿轮组采用直齿圆柱齿轮啮合传动，传动效率高、加工装配难度低，适配竞赛场景下快速加工迭代、快速维护更换的需求；换挡机构采用直动式拨叉设计，通过舵机驱动红色拨块即可完成啮合齿轮组的切换，换挡行程短、动作可靠，不会出现跳档、脱档的问题。在安装边界方面，该装置整体结构紧凑，双电机采用上下平行排布的方式，大幅压缩了横向安装空间，输出轴采用标准六角轴接口，可直接匹配竞赛机器人通用的轮毂、传动轮等标准配件，无需额外加工转接件；框架上预留的多个安装孔位可直接与机器人铝型材框架通过螺栓固定，安装孔位间距符合竞赛机器人的通用搭建标准，可快速完成整机集成。装置外露的齿轮结构既减轻了整体重量，又方便日常检查齿轮啮合状态、快速清理赛场带入的杂物，适配竞赛场景下高强度、快节奏的使用与维护需求。
