户外移动式带烟囱圆筒烧烤炉结构设计

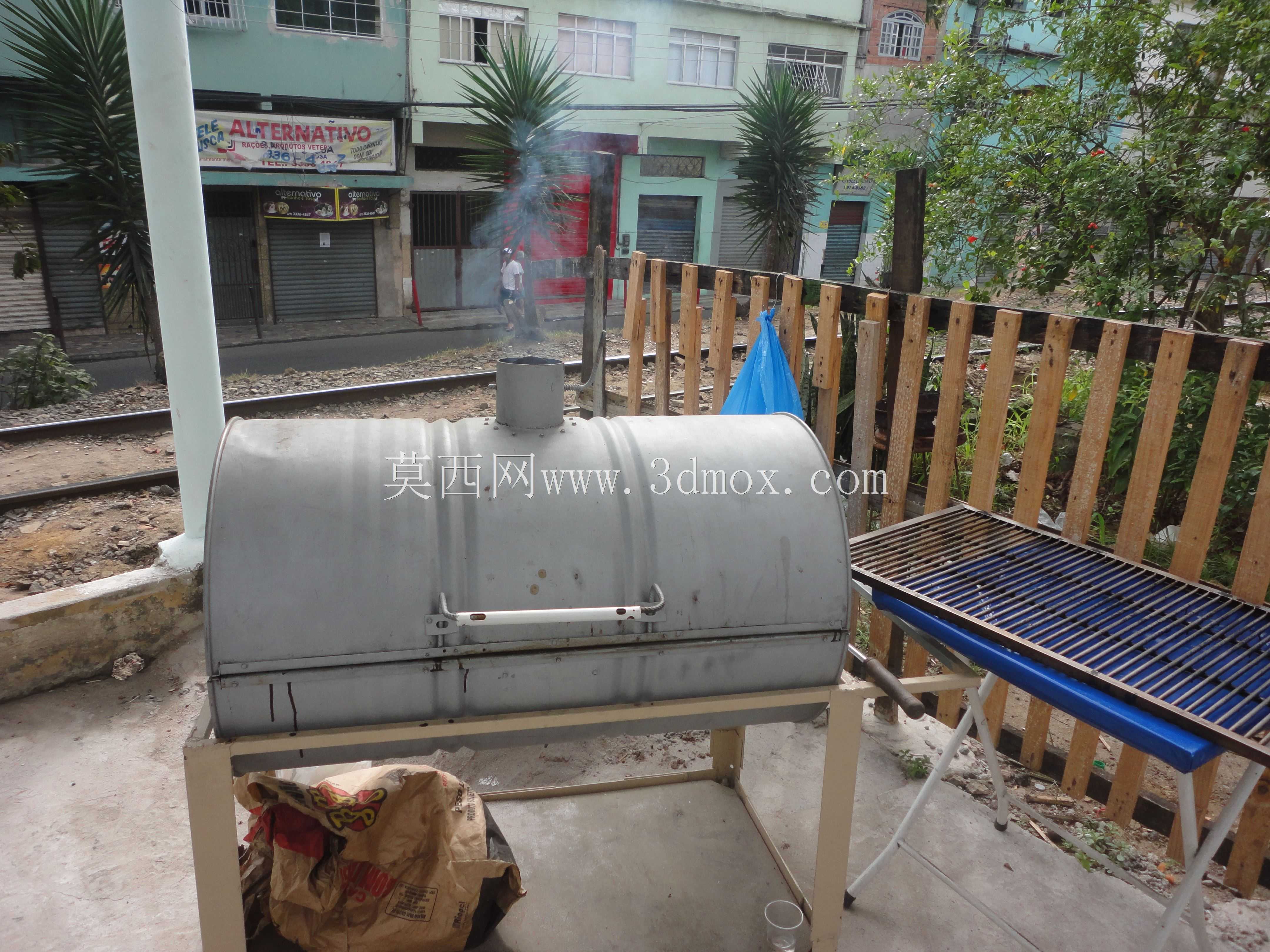

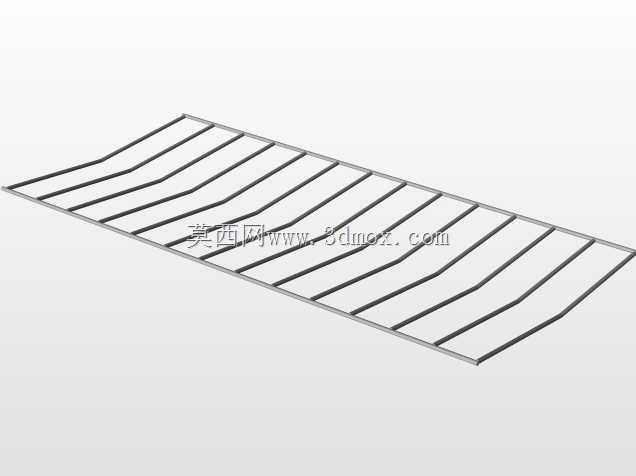

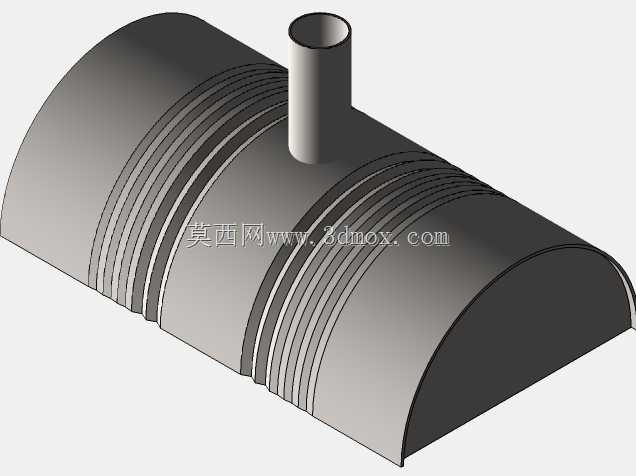

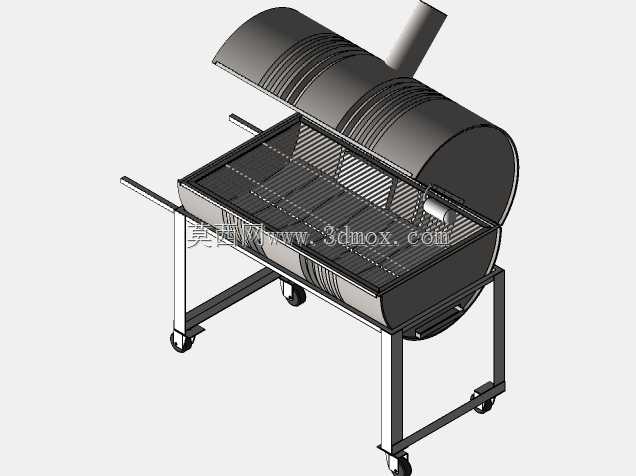

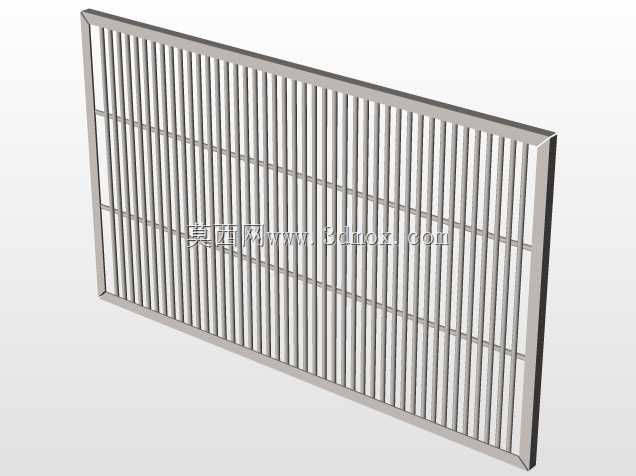

这款带轮移动式圆筒烧烤炉，主要面向户外休闲餐饮、庭院聚会、露营野炊、小型特色餐吧等场景使用，可同时满足直火烧烤、低温烟熏两类烹饪需求，适配户外聚餐、门店外摆、家庭休闲等多种使用环境，能烤制肉类、海鲜、蔬菜等多种食材，兼顾实用性与场景适配性。整体采用卧式圆筒形炉身作为核心烹饪腔体，炉身顶部设置可向上掀开的弧形炉盖，炉盖顶端延伸出直立式排烟烟囱，可在闭合炉盖进行烟熏烹饪时引导烟气有序排出，避免烟气直扑使用者面部，同时可通过烟囱的开合程度调节炉内进气量，精准控制炉内温度，适配不同食材的烤制要求。炉身内部设置多层平行排布的金属烤网，下层靠近炭槽的位置可放置木炭作为热源，上层烤网用于摆放待烤制食材，烤网间隙经过合理设计，既可以避免小块食材掉落，又能保证热量与烟气充分流通，让食材受热均匀，获得均匀的烟熏风味。炉身底部采用方管焊接成型的支撑框架，框架底部四个角安装万向脚轮，其中两个脚轮带锁止结构，既可以轻松推动设备在不同场地间转移，在选定摆放位置后踩下锁止结构即可固定设备，避免使用过程中出现滑移，提升使用安全性。炉身两侧延伸出金属推杆，方便使用者推移设备时握持施力，符合人体操作的施力角度，推移过程无需过度弯腰，操作省力。炉盖与炉身采用铰接结构连接，掀开后可通过侧边的限位结构固定角度，无需额外支撑即可保持开启状态，方便使用者添加木炭、翻面食材、清理炉腔，操作便捷。设计过程中优先考虑户外使用的耐用性需求，炉身采用耐高温的金属板材制作，可承受木炭燃烧的持续高温，不易出现变形损坏；支撑框架采用加厚方管焊接，整体结构稳固，满载食材与木炭时也不会出现结构晃动。安装摆放时无需额外固定，仅需放置在平整的硬质地面即可，锁止脚轮后即可稳定使用，整体占地尺寸适配常规庭院露台、露营营地的摆放空间，不会占用过多通行区域；炉身高度符合人体站立操作的舒适高度，烤制食材时无需过度弯腰，长时间操作也不易产生疲劳。炉腔内部的炭槽与烤网均采用可抽取式设计，使用结束后可直接抽出炭槽倾倒炭灰，抽出烤网进行清洗，日常维护十分便捷。闭合炉盖时，圆筒形炉身可形成相对密闭的烹饪空间，热量在炉内循环反射，不仅可以提升热效率减少木炭消耗，还能实现低温慢烤的烟熏效果，让食材外焦里嫩，带有独特的烟熏香气；掀开炉盖时即可作为常规敞口烧烤架使用，满足多人同时烤制食材的需求，适配不同的烹饪习惯与食材制作要求。
