木工修边机专用适配安装防尘套结构

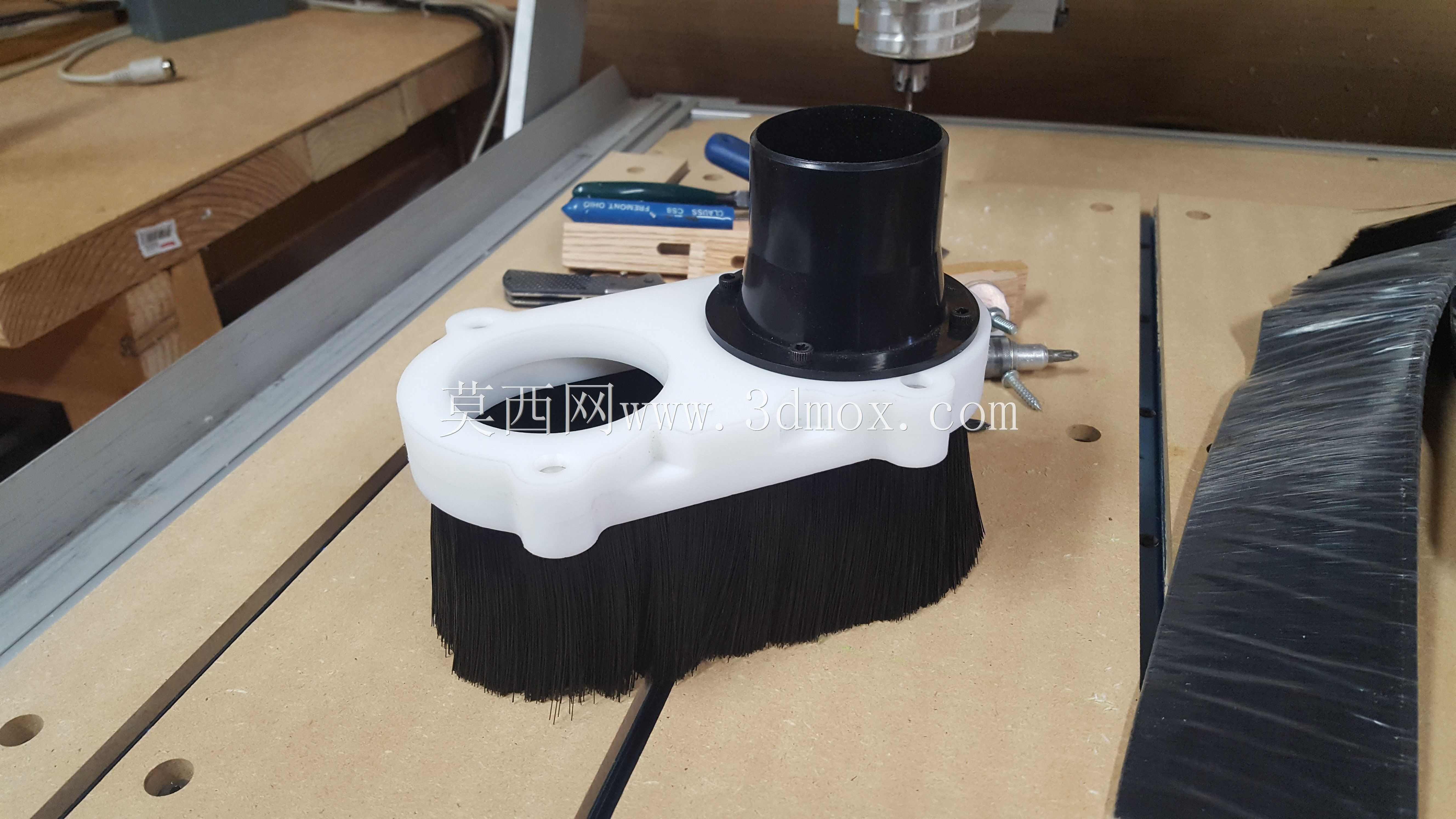

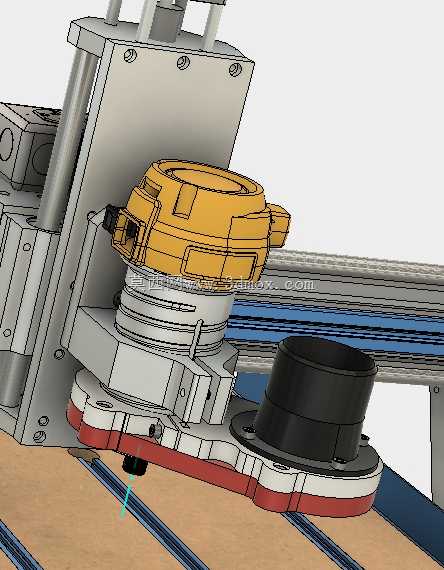

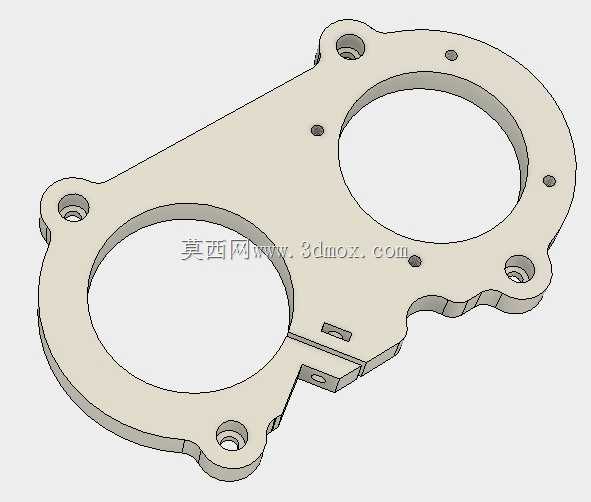

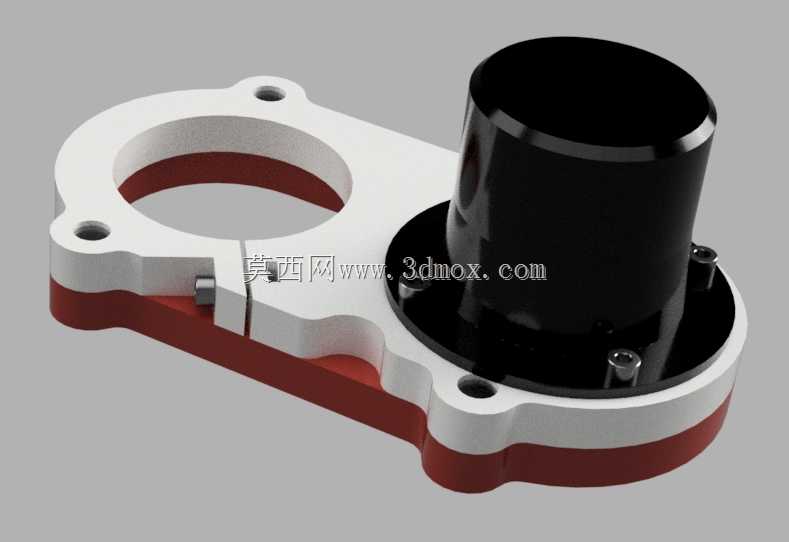

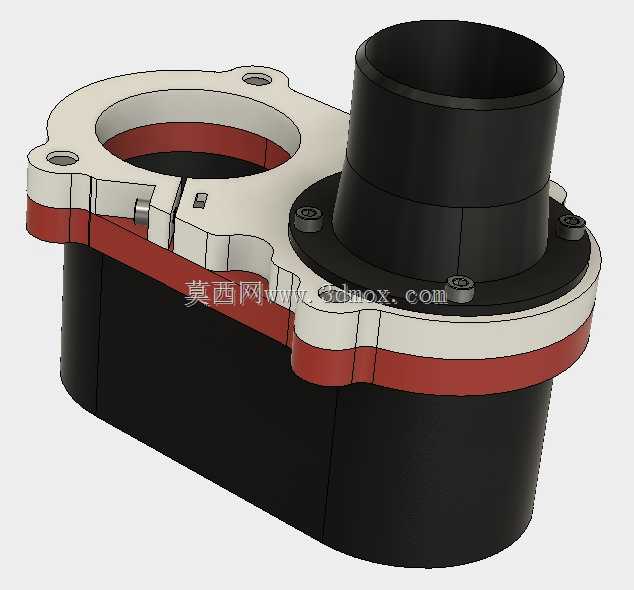

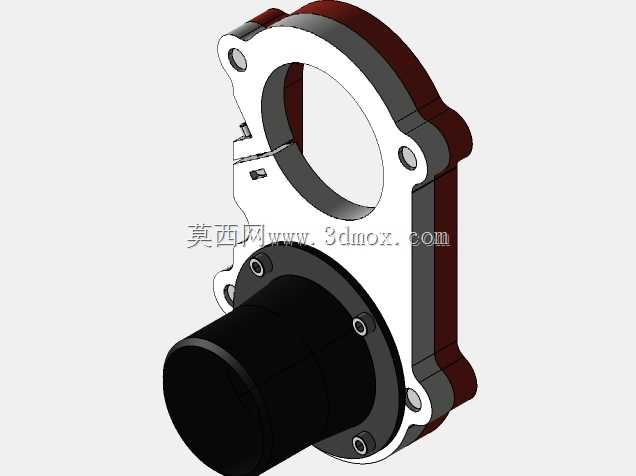

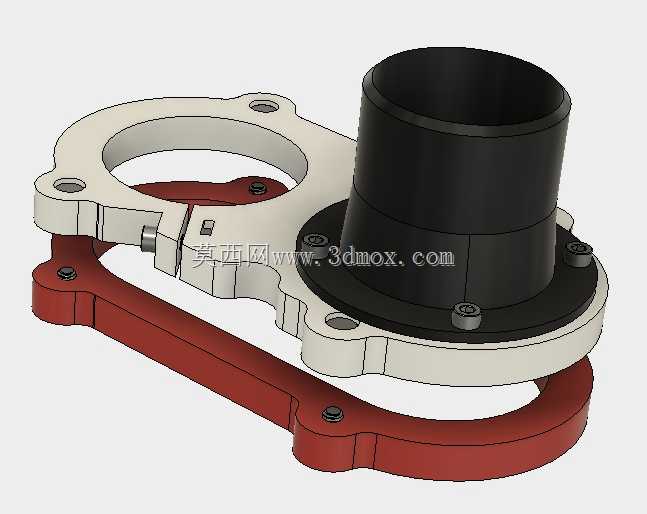

这款防尘套主要应用于小型木工修边作业场景，适配手持木工修边设备在镂铣、修边、开槽加工过程中的粉尘收集需求，能够有效阻挡木材切削产生的木屑、粉尘从设备安装缝隙处散逸，改善木工加工作业区域的扬尘问题，既能够保护作业人员的呼吸健康，也能避免细碎木屑进入设备主轴缝隙造成部件磨损，延长木工修边设备的使用寿命。在实际木工加工作业中，手持修边机常被用于板材边缘倒角、榫槽开制、装饰线条铣削等工序，加工过程中高速旋转的铣刀会切削产生大量飞溅的细碎木屑，传统作业中多依靠外置集尘口收集粉尘，集尘覆盖范围有限，靠近设备安装座的位置容易出现粉尘堆积，这款防尘套刚好填补了这一防护空缺，从安装基座位置形成封闭的集尘腔室，配合外置集尘管路能够大幅提升粉尘收集效率。产品采用分体抱合式结构设计，主体基座为上下分层的夹装结构，通过侧边的锁紧螺栓实现与修边机主轴基座的抱紧固定，安装时无需对原有设备进行打孔改装，只需松开侧边锁紧件将基座套入直径适配的主轴安装位，再拧紧螺栓即可完成固定，拆装便捷且固定牢靠，能够承受设备作业时产生的振动不会出现松脱偏移。基座一侧预留了标准软管适配接口，可匹配常规尺寸的木工集尘软管，将加工产生的粉尘直接导入集尘设备中；靠近铣刀工作端的位置设置了嵌入式磁吸安装位，可嵌入磁吸件实现防尘刷条的快装固定，刷条能够贴合加工板材表面，在不影响铣刀走刀作业的前提下，进一步封闭集尘腔室的底部缝隙，避免粉尘从底部边缘散逸。在安装边界设计上，这款防尘套的抱合内径适配2.7英寸直径的修边机主轴基座，整体安装后不会超出修边机原有底座的作业边界，不会干涉设备的正常走刀操作，各个安装孔位的位置经过精准对位，锁紧螺栓的安装位置预留了足够的操作空间，无需特殊工具即可完成拆装调整；基座的厚度经过优化设计，安装后不会抬升修边机的作业基准高度，不会影响原有加工深度的调节精度，适配常规的木工台装、手持两种作业模式，既可以在手持修边作业时使用，也可以在将修边机倒装到木工工作台时配套安装，倒装作业时的集尘防护效果更为突出，能够有效避免木屑堆积在倒装台的安装缝隙中，减少台面清理的工作量。
