全激光切割不锈钢木炭烧烤架结构设计

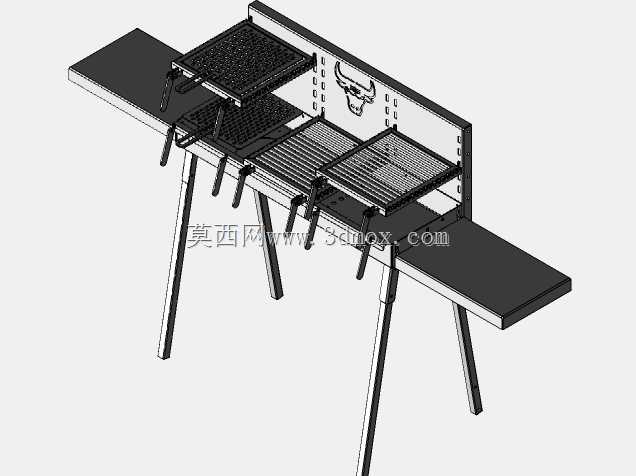

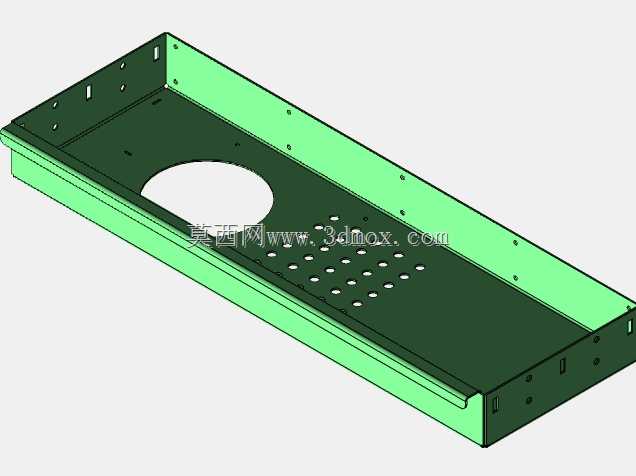

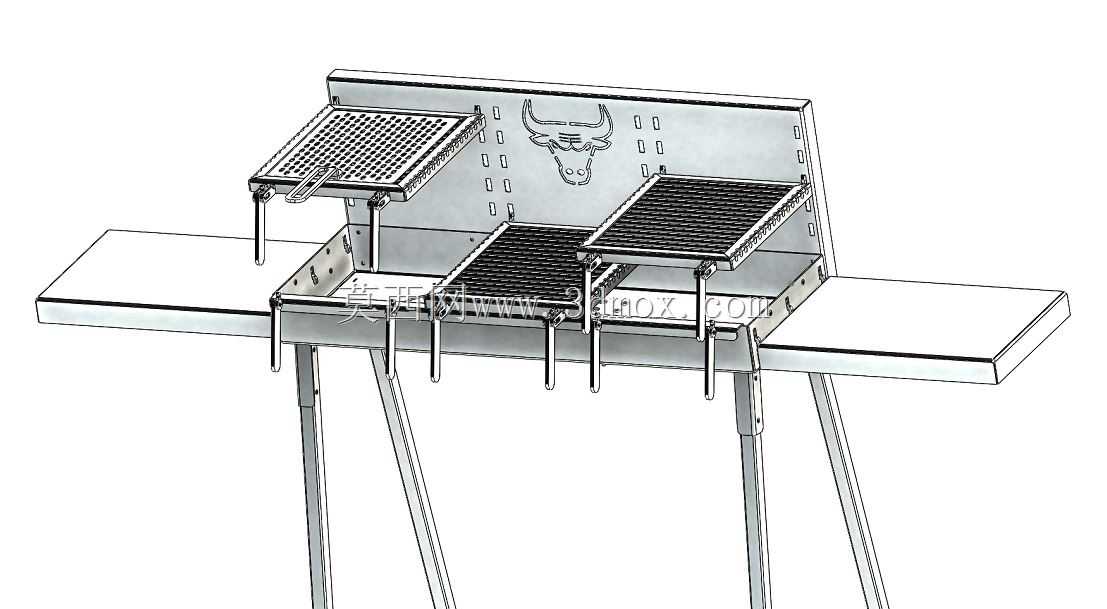

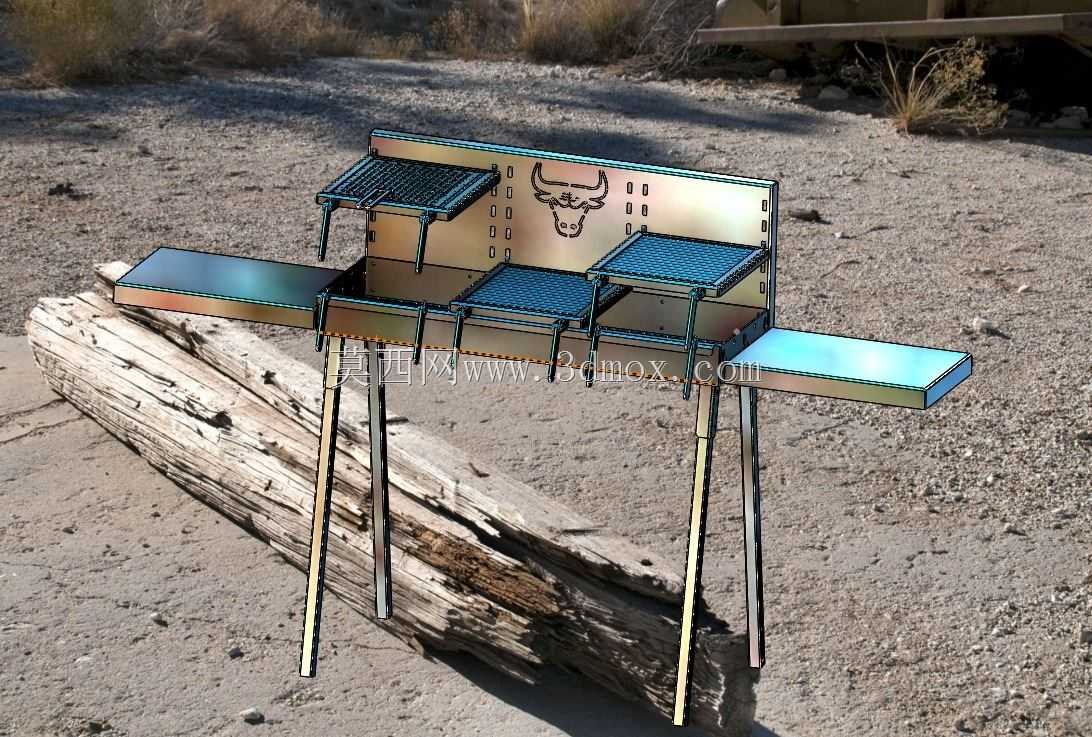

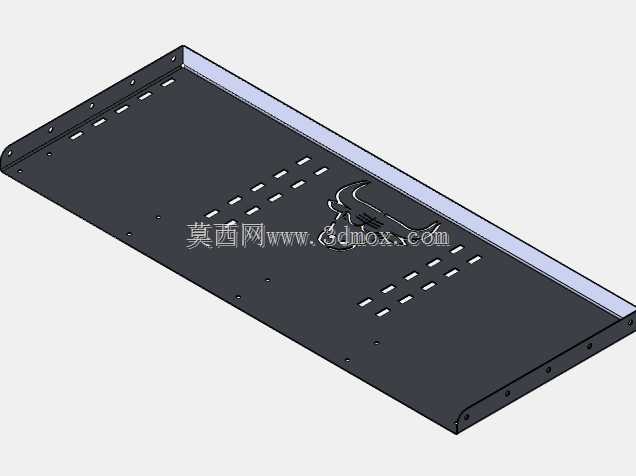

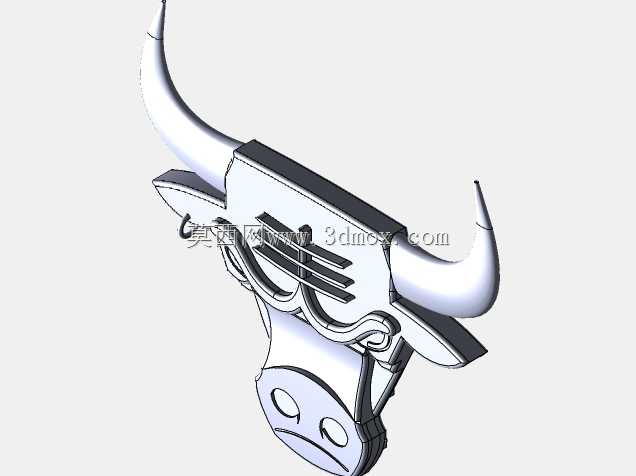

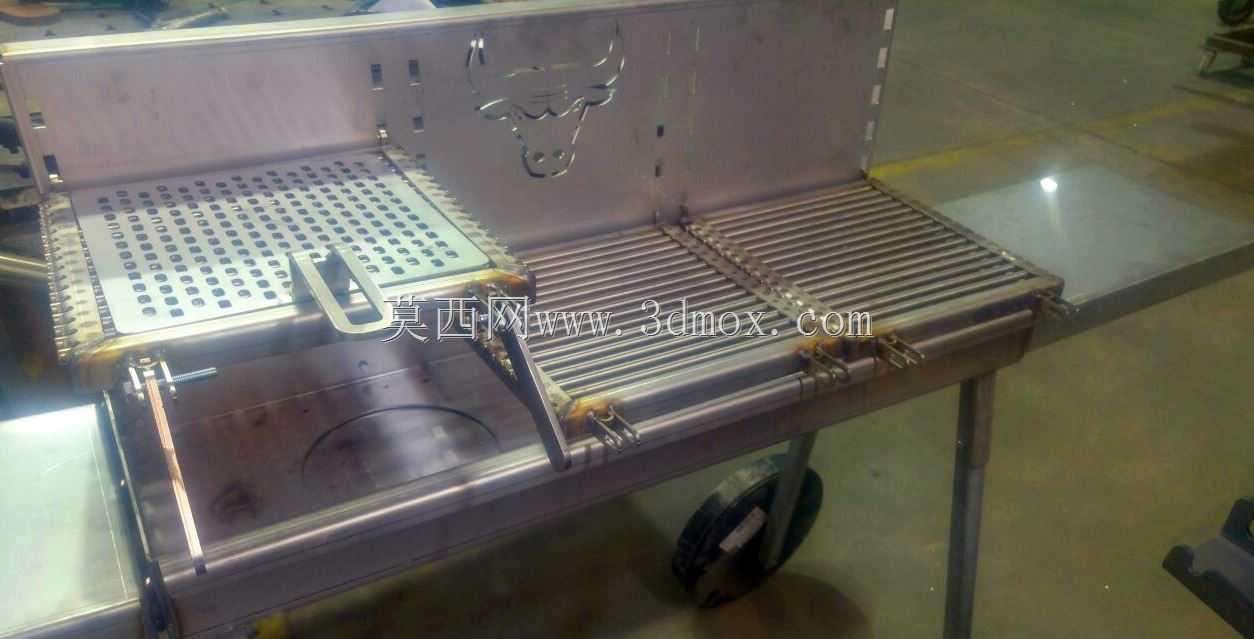

这款不锈钢木炭烧烤架的结构设计，首先围绕户外野营、门店外摆、家庭庭院聚餐等多场景的使用需求展开，整体采用全激光切割工艺加工各钣金部件，无需额外开模即可实现各零件的精准拼合，大幅降低小批量生产的加工成本。从实际使用的功能逻辑出发，烤架主体采用分层式结构设计，下部为木炭盛放腔体，腔体侧壁预留通风孔位，可通过开合程度调节进风量，以此控制炭烧温度，避免炭火过旺烤焦食材或是通风不足导致炭火熄灭。烤架上部设置双区烤网，一侧为密孔冲孔烤板，适合烤制薄片食材、小型海鲜等易掉落的食物，另一侧为圆管栅格烤架，适合烤制大块肉类、整蔬等需要强明火接触的食材，两类烤区可同时使用，满足不同食材的烤制需求。烤架背部的挡板做了牛头造型的激光镂空处理，既可以阻挡烤制过程中油星飞溅，又能通过镂空结构实现烟气导流，同时兼顾外观辨识度。从安装边界与尺寸适配来看，烤架整体采用可折叠支腿设计，支腿展开后整体高度适配成年人站立操作的舒适高度，无需弯腰作业，支腿底部预留脚轮安装位，可根据使用需求加装脚轮，方便在场地内移动换位；折叠后整体厚度较薄，可轻松放入家用车辆后备箱，适配户外出行的携带需求。各钣金部件的拼接处采用卡扣式无焊设计，激光切割的卡扣公差控制在0.1mm以内，组装时无需额外焊接或是大量紧固件，徒手即可完成整机组装，拆卸后也可平整堆叠存放，减少仓储与运输的空间占用。炭腔底部预留接灰抽拉槽，烤制完成后可直接抽出清理炭灰，避免残留炭灰堆积腐蚀腔体板材。烤网与主体的连接采用可翻转合页结构，添加木炭时无需取下烤网，直接翻转即可操作，避免高温烤网烫伤操作人员。整体板材选用食品级不锈钢材质，耐高温不易锈蚀，长期接触炭火与食材也不会产生有害物质，激光切割后的板材边缘做了钝化打磨处理，无锋利毛边，组装与使用过程中不会划伤操作人员。
