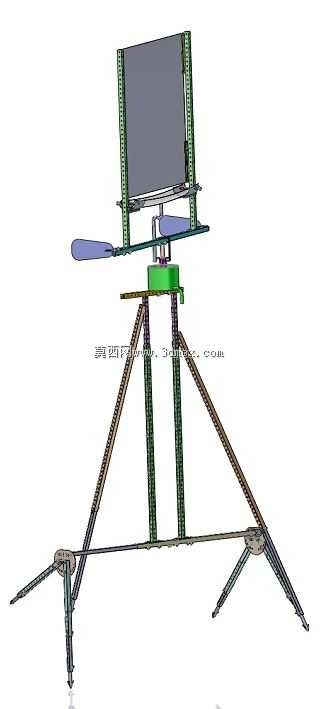

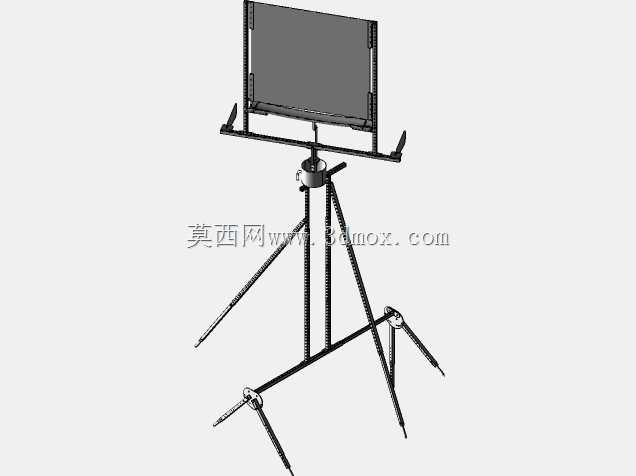

高抗风模块化可调节网眼布设支架结构

　　做户外临时布设类结构设计快十年，见过太多野外作业的支撑结构扛不住突发阵风垮掉的案例，这套网眼支架的设计逻辑，刚好踩中了野外临时布设场景的核心痛点。先从实际应用场景说，这类支架主要服务于野外临时阻风、遮障布设、临时信号网铺设这类作业，作业区域往往没有平整硬化地面，可能是碎石坡、岩面、松散土层，常规的支架要么需要打深锚、要么需要浇筑临时基础，转场拆装要带一堆专用工具，碰上突发的70km/h阵风，直接被掀翻的情况不在少数。

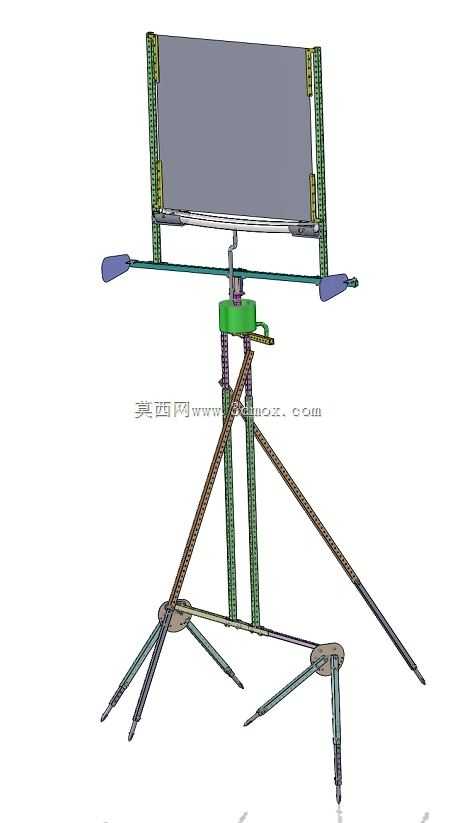

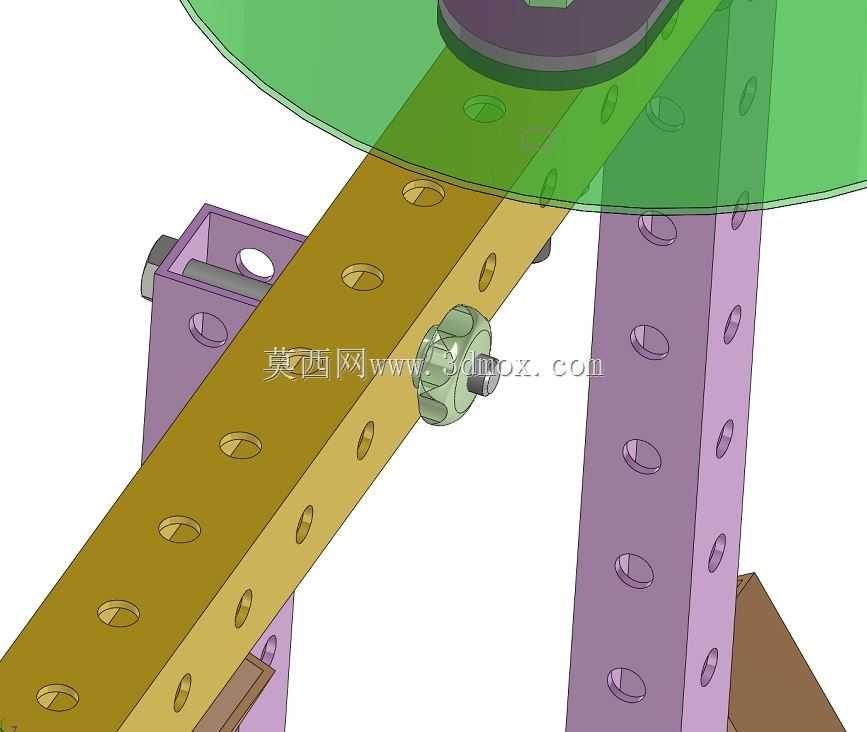

　　从功能特性上拆解，这套结构首先解决的是地形适配问题，整套支架没有需要预埋的构件，底部支撑脚可以直接抵靠在岩石硬面上，配合20mm直径的圆形锚杆，就能在松散土层完成固定，全程不需要扳手、锤子这类重型工具，单人就能完成架设。支架的高度、展开宽度都可以无级调整，不管是需要窄幅的通道遮障，还是宽幅的区域阻风网，都能通过调整侧边RHS方形型材的伸缩量适配，方形型材本身带定位孔位，调整到位后插销锁定即可，不需要额外做紧固作业。

　　设计思路上走的是极致低成本、高互换性的路线，整套结构的非标零件极少，只有少量激光切割的连接片，剩下的RHS方管、25.4mm标准圆管、伸缩锁件都是货架级的标准件，在公开市场就能直接采购，不需要开模定制，批量制作的成本压得极低。连接部位的弯折件都是用常规的弯管机、滚压机就能加工，圆管锚杆直接用普通磨床就能下料成型，没有复杂的机加工工序，小作坊就能完成整套构件的生产。折叠逻辑也做了优化，所有构件都能沿铰接点收拢，收拢后整体是规整的长条形，不需要拆分零散零件，直接就能打包装运，转场运输的时候不会丢件，也不需要额外做定制包装箱。

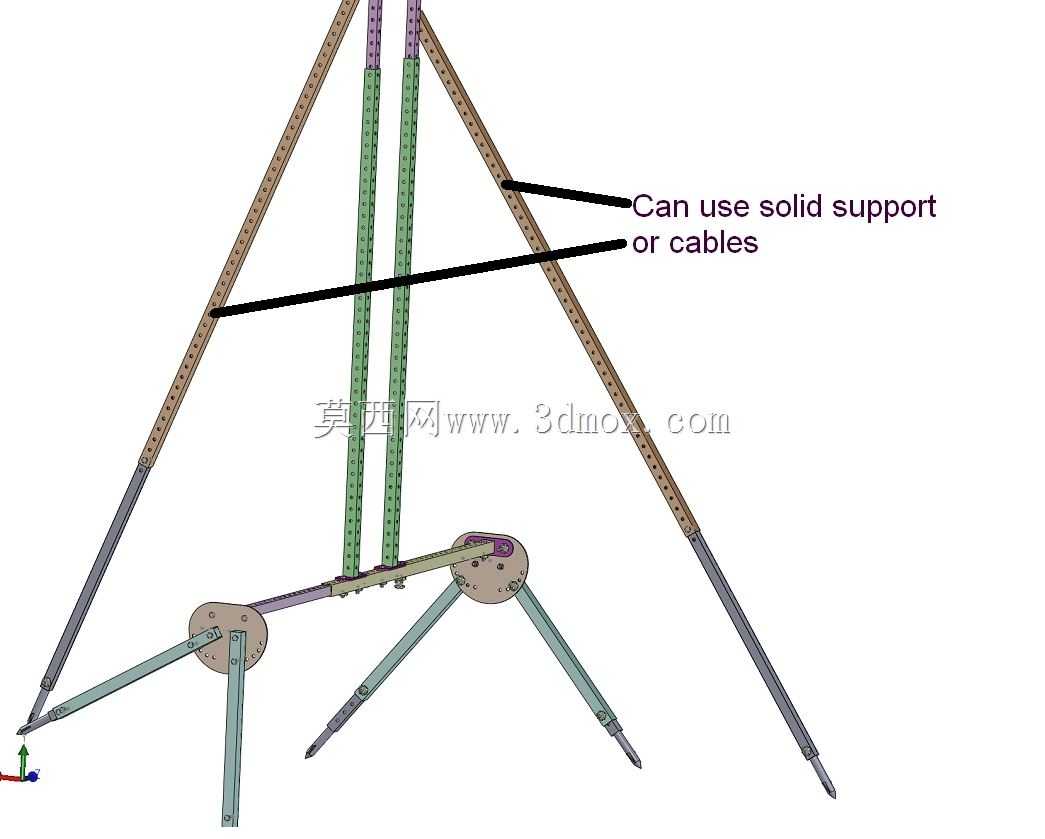

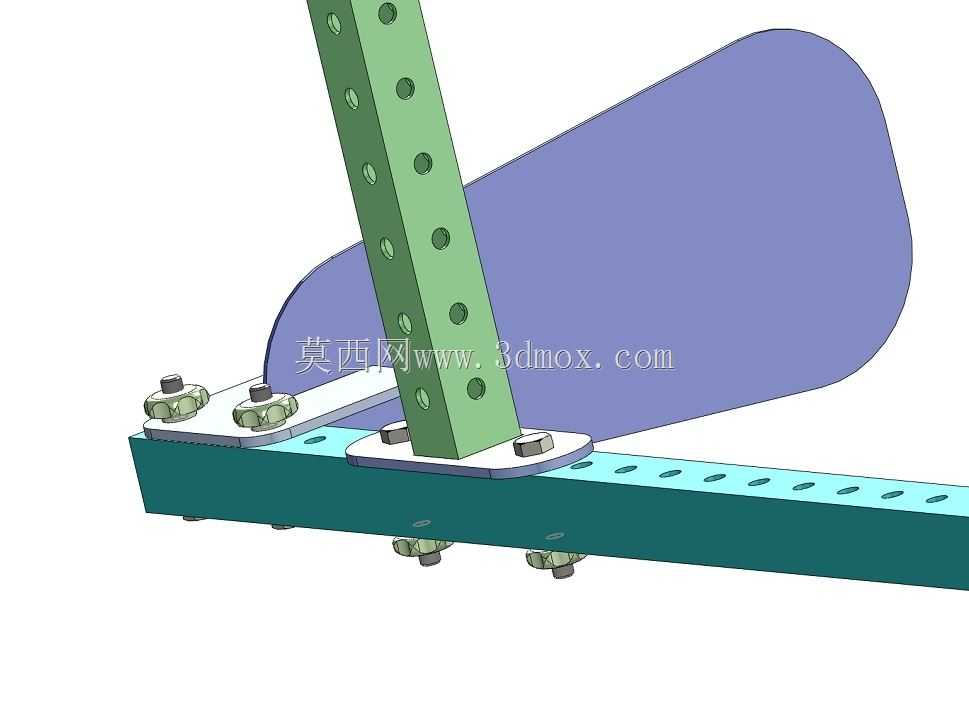

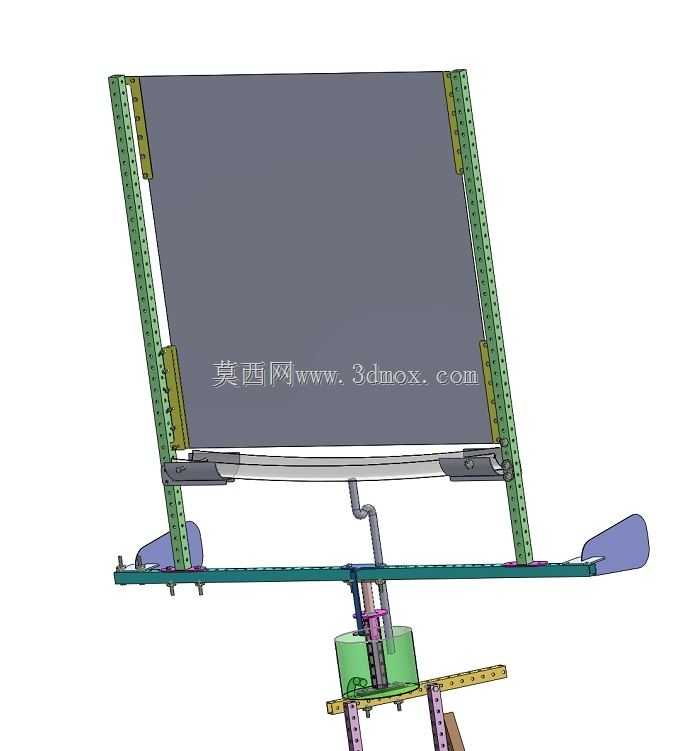

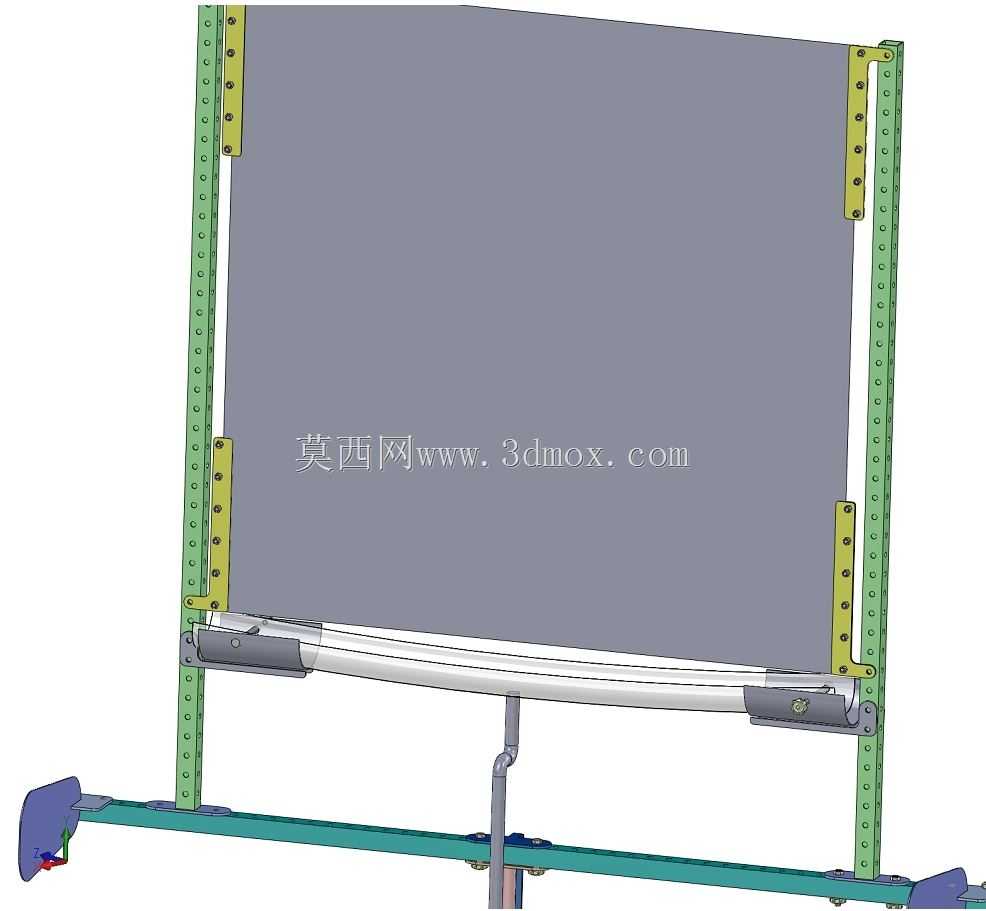

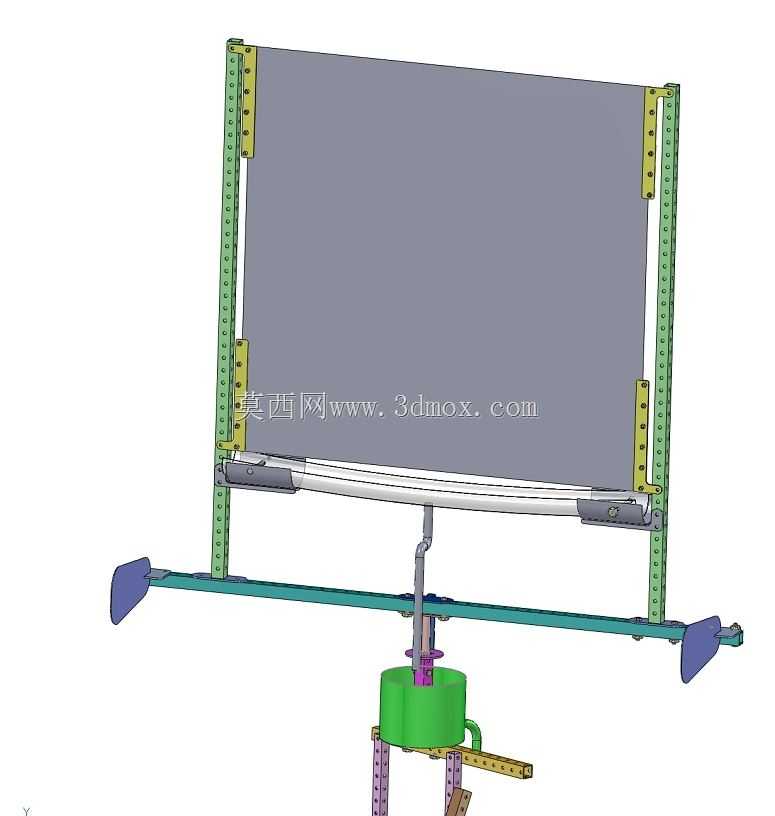

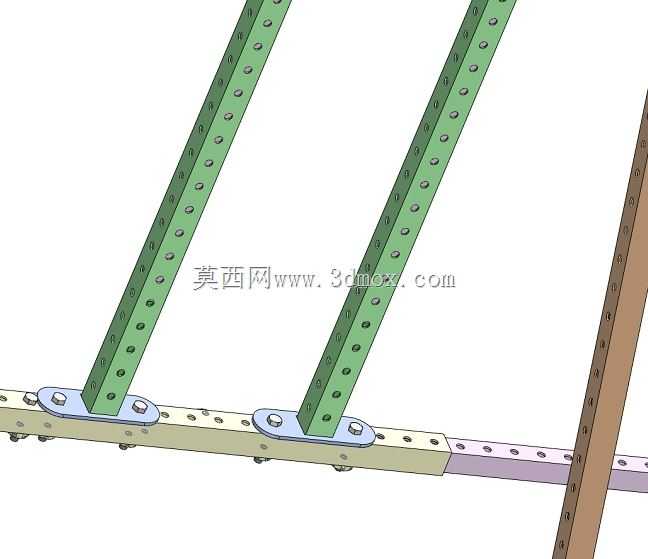

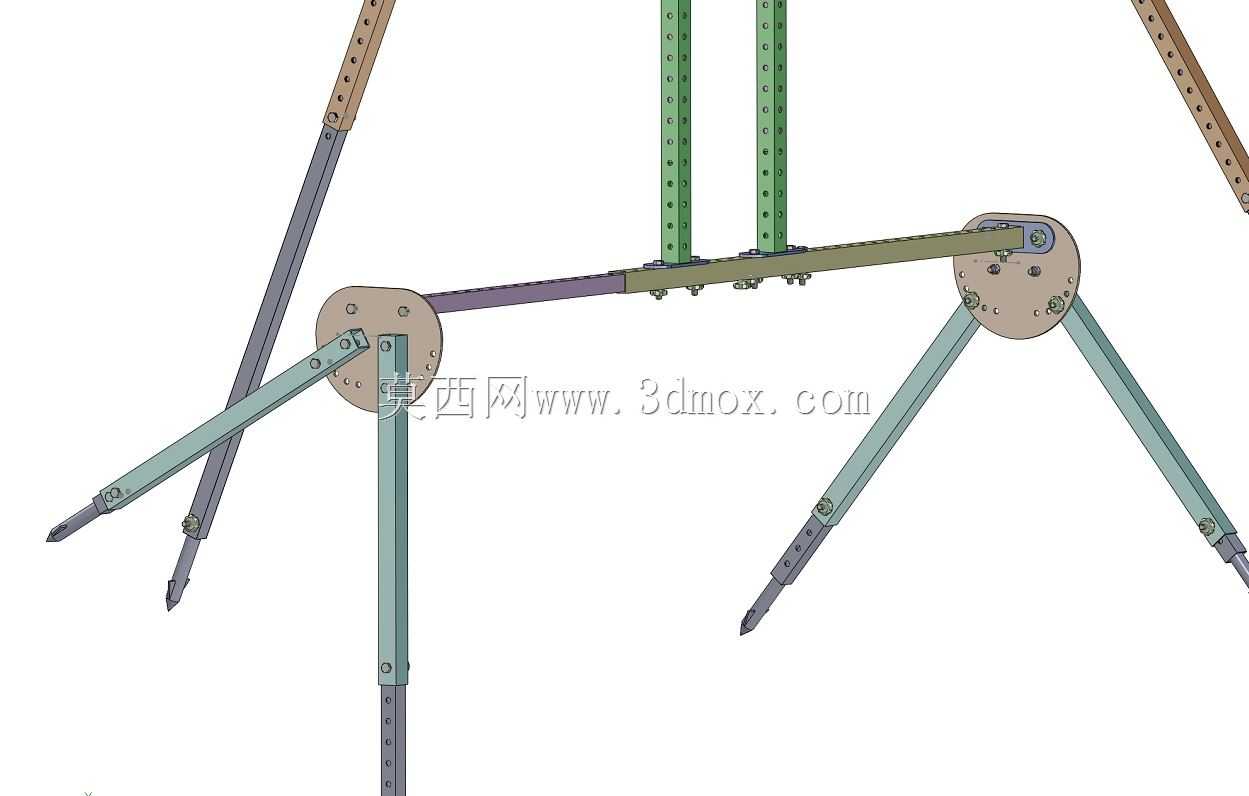

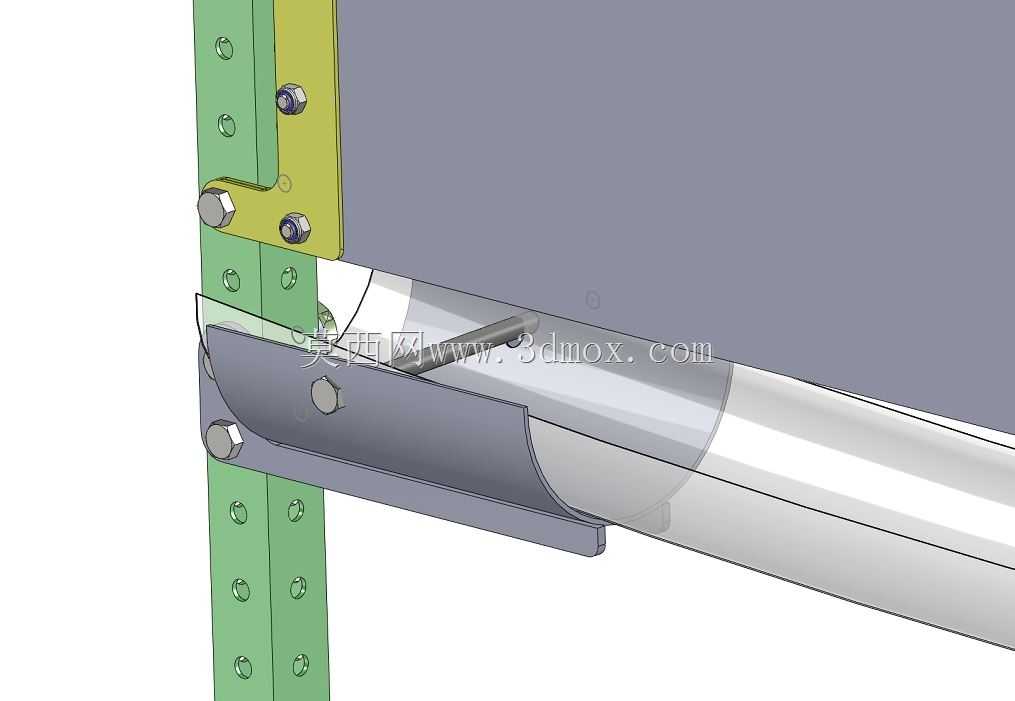

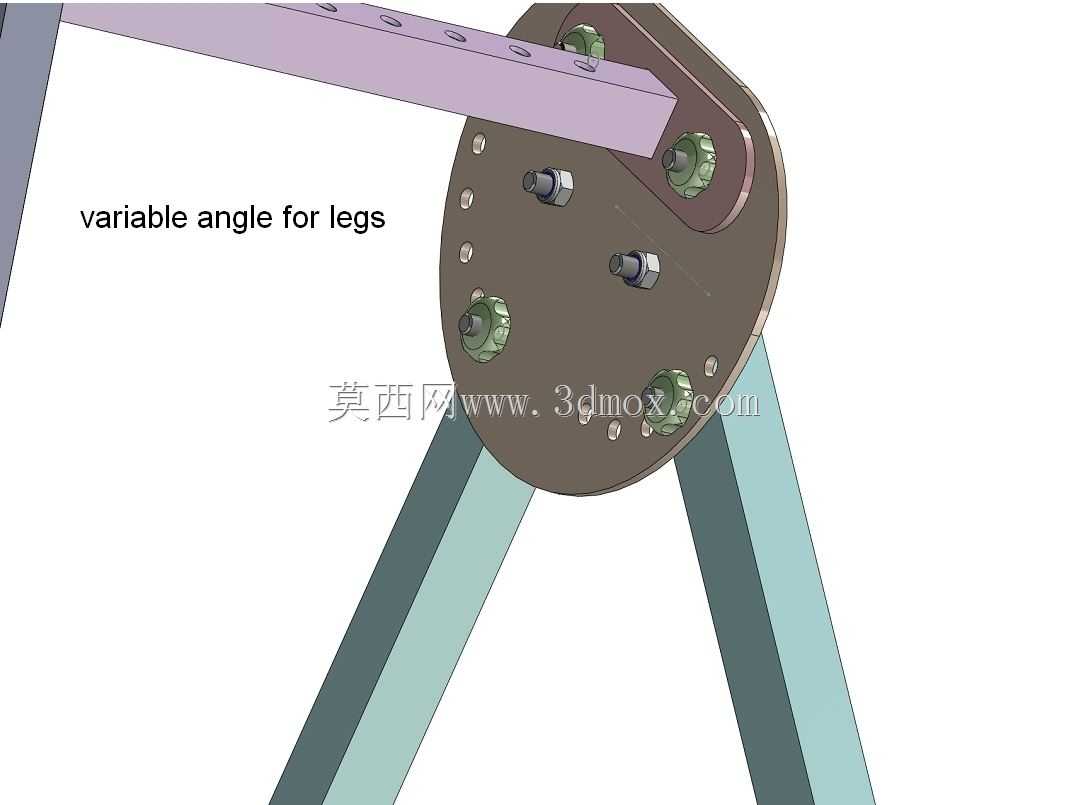

　　再讲安装边界和尺寸适配，侧边的竖向支撑型材采用带等距孔位的设计，网眼布的挂点可以沿孔位上下调整，能适配不同幅宽的网眼材料，挂点采用快拆卡扣设计，挂网的时候不需要穿绳绑扎，卡扣卡入网边的包边孔就能完成固定。底部的横向支撑梁带可转动的支脚，支脚的摆动角度可以随地面坡度自适应，哪怕是30度以内的斜坡，都能通过调整支脚角度让竖向支架保持垂直状态，不需要额外垫垫块找平。整套支架的抗风性能是经过受力校核的，在70km/h的阵风载荷下，结构的最大形变控制在5%以内，不会出现永久变形，收拢状态下的整体尺寸可以控制在1.2米长、0.2米见方的截面内，单人就能肩扛转运，特别适合山地、戈壁这类车辆无法直达的作业区域使用。

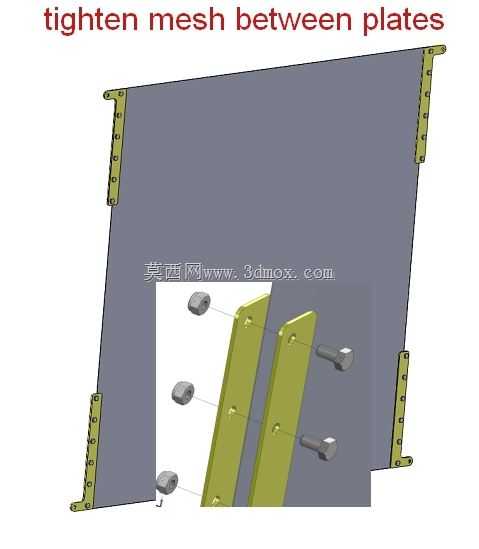

　　另外结构的维护性也做了考量，所有连接销轴都是标准快拆销，出现零件损坏的时候，直接拔出销轴更换对应标准件即可，不需要整架报废，哪怕是在野外作业现场，用备用的标准管材就能切割替换损坏的构件，不需要返厂维修。网布的张紧度也可以通过侧边的调节螺栓微调，长时间使用网布出现松弛的时候，不需要拆下来重新绑扎，拧动调节螺栓就能重新张紧，大幅减少了后期维护的工作量。
