开源数控雕刻加工设备结构设计

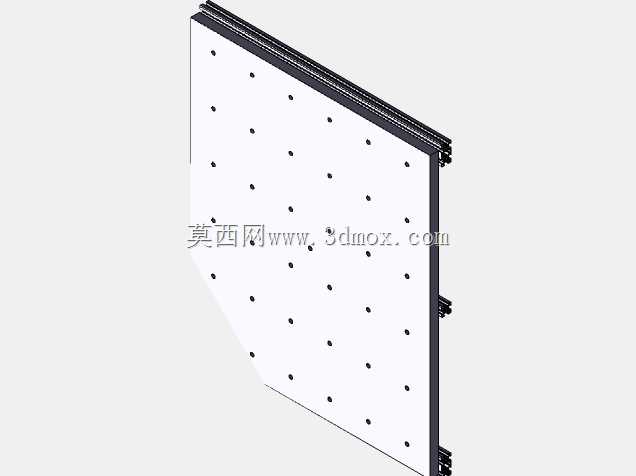

这款数控雕刻设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖木质板材浮雕加工、软金属表面刻字铣型、亚克力标识切割、工艺礼品精细雕花等多类加工需求，能够替代传统人工持握雕刻工具完成重复性高精度加工作业，大幅降低小批量定制加工的人力成本，同时保证加工成品的纹路一致性与尺寸精度。设备整体采用龙门式框架结构设计思路，核心运动部件选用直线导轨搭配滚珠丝杠的传动组合，兼顾运动过程的平稳性与传动定位精度，可有效避免高速走刀过程中出现的结构抖动问题，保障雕刻纹路的边缘光滑度，减少后续打磨工序的工作量。设备的主轴安装位预留了通用装夹接口，可根据加工材质的不同更换对应规格的雕刻刀具，从精细尖刀到宽面铣刀均可适配，能够满足从0.1mm精度的微雕作业到大余量铣削开粗的不同加工需求。在安装边界设计上，设备的底座采用整板式承重结构，底部预留了标准地脚螺栓安装孔位，可直接固定在常规工作台面或独立设备机架上，无需额外定制安装基座；设备的横向加工行程覆盖常规小幅面加工板材的尺寸需求，纵向行程可满足长条类工件的连续走刀加工，Z轴行程预留了足够的抬刀空间，既可以加工一定厚度的立体工件，也能在换刀过程中提供充足的操作空间，避免刀具与工件或工装夹具发生碰撞。设备的走线槽采用内置式设计，所有动力线缆与信号线缆均沿框架内部的走线槽排布，既可以避免加工过程中产生的切屑刮蹭线缆造成损坏，也能防止线缆外露干扰刀具运动路径。设备的工作台面采用T型槽结构设计，可搭配通用压块快速固定不同形状的加工工件，无需针对特定工件定制专用夹具，大幅缩短加工前的装夹准备时间。整体结构在保证刚性满足加工需求的前提下，尽可能优化了框架的材料用量，既控制了设备整体自重，方便用户根据场地需求调整设备摆放位置，也保留了足够的结构冗余量，能够承受长时间连续加工带来的结构负载，减少长期使用后的结构形变问题，保障加工精度的长期稳定性。
