Ziesel电动三角履带全地形轮椅设计

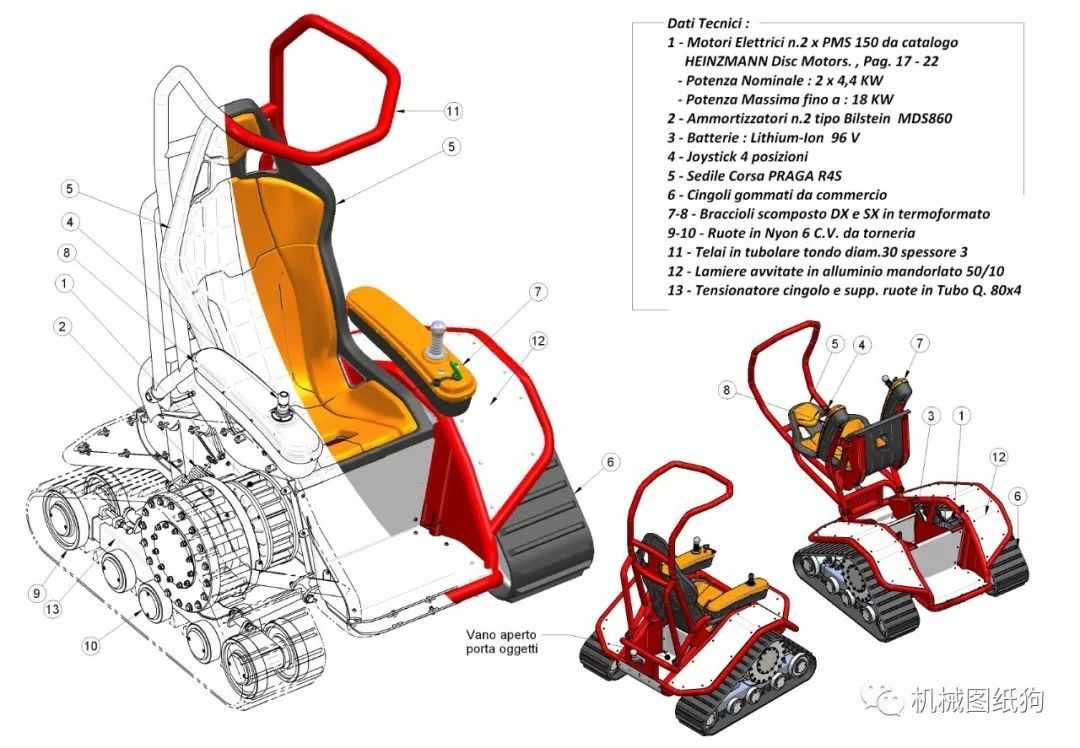

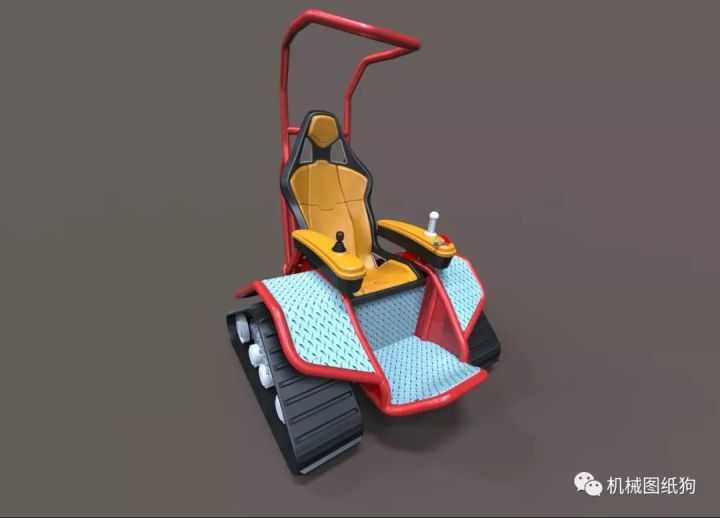

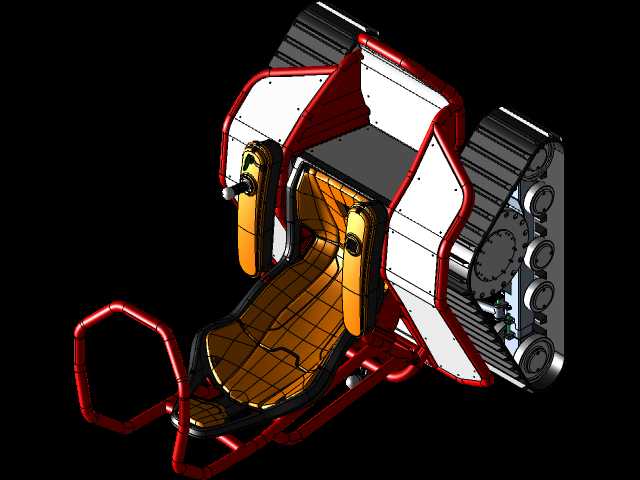

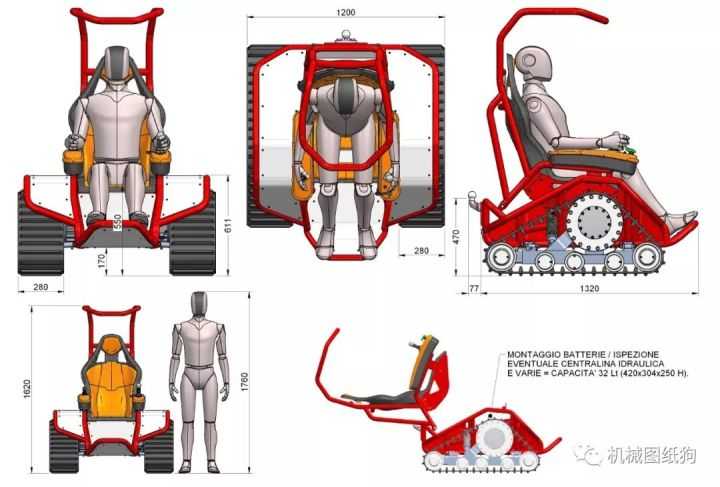

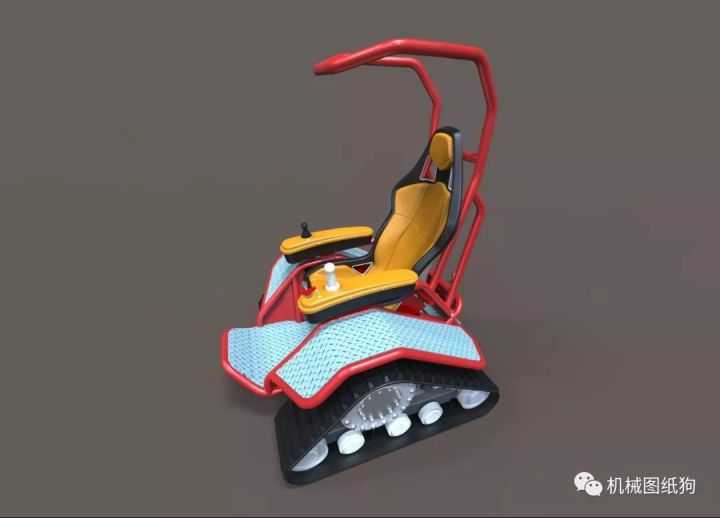

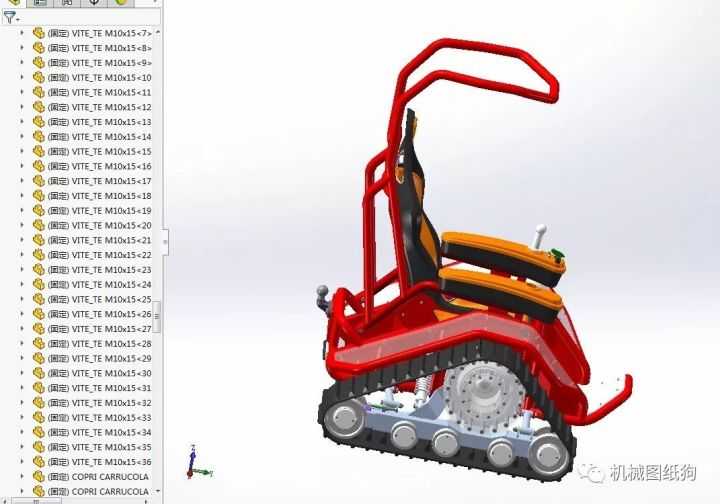

本作品为单人乘坐的三角履带式全地形电动代步载具三维模型，建模过程严格遵循机械设计逻辑，先完成整体布局的骨架搭建，确定驾乘坐姿、履带接地长度、重心分布的核心参数，再逐一对各子系统进行精细化建模。行走系统采用三角布局的履带行走机构，建模时还原了驱动轮、承重轮、导向轮、张紧轮与橡胶履带的配合关系，对履带板的防滑纹路、轮系的轴承安装位、张紧调节结构都做了细节刻画，确保履带包络三角轮组的运动轨迹符合真实机械运动逻辑。驾乘区域部分，按照人机工程学参数搭建了带侧向支撑的运动风格座椅，还原了座椅表面的包覆材质分区，配套的红色防滚架采用圆管弯扭成型结构，建模时准确还原了管材的弯折弧度、连接节点的焊接固定结构，扶手位置集成的操纵摇杆做了分件处理，区分了杆体、握套与控制按钮的不同结构。动力与传动部分，参考双电机独立驱动的布局方案，在车体两侧履带驱动端布置了驱动电机与减速传动结构，对电机外壳的散热筋、传动箱体的合箱面、固定螺栓点位都做了细节还原，车体中部预留的电池安装舱做了规整的舱体结构设计，同时还原了减震器的安装点位与车身连接结构。渲染阶段针对不同部件匹配对应材质：防滚架与车架金属部分采用哑光红漆金属材质，座椅乘坐面采用橙黄色仿皮材质，履带部分采用黑色耐磨橡胶材质，金属传动部件采用银灰色金属质感材质，操纵部件采用深色工程塑料材质，通过材质区分清晰展现各部件的功能属性。设计过程中充分考虑全地形通行的使用需求，三角履带结构相比常规履带拥有更好的越障角度，低重心的车身布局配合防滚架结构保障复杂地形行驶的稳定性，双电机独立驱动的方案可实现原地转向，提升狭窄地形的通行能力，整体模型结构完整，各部件装配关系清晰，可用于全地形代步载具的结构参考、方案展示与相关设计验证工作。
