手动式宽幅板材滑动辊弯成型装置

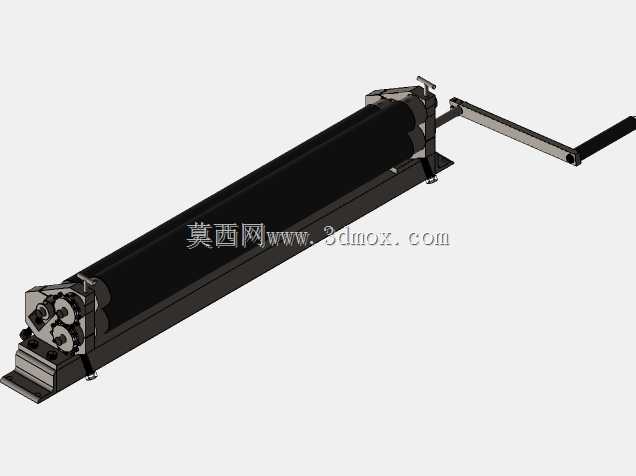

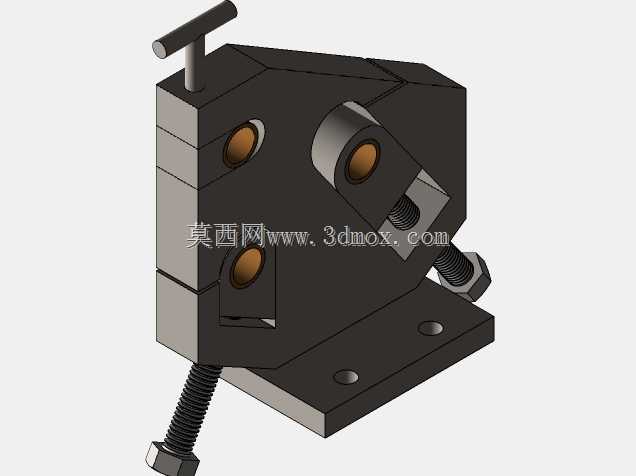

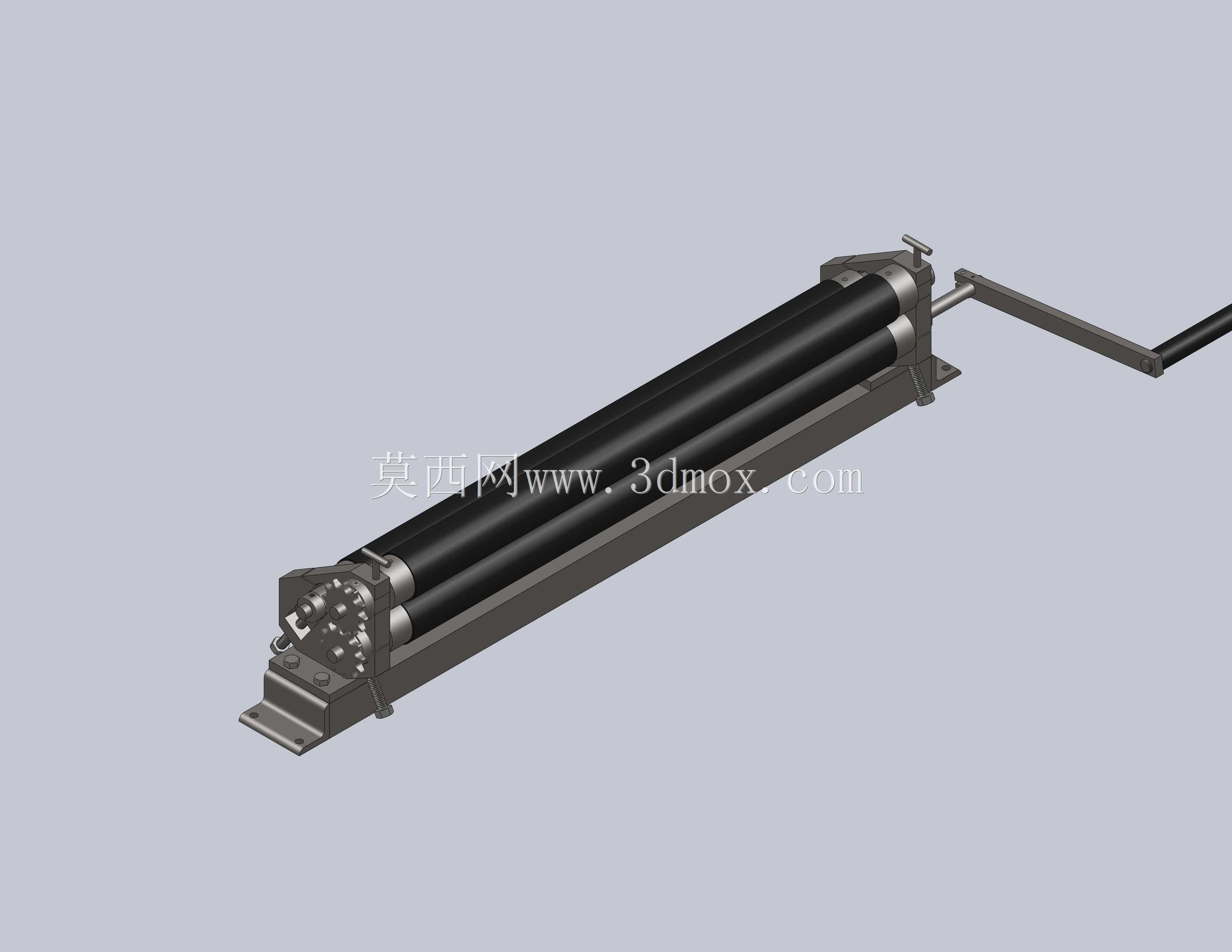

该滑动辊弯装置主要面向小型钣金加工、五金制品制作、维修工坊等场景，可完成薄金属板材的圆弧弯曲、卷筒成型作业，尤其适配小批量定制加工、现场维修改制等不适合大型自动化辊弯设备上线的作业场景，能够替代纯手工敲制的传统弯板方式，大幅降低薄板弯制过程中的褶皱、棱边变形问题，提升成型件的弧度一致性。装置核心采用三辊平行排布的结构设计，通过手动操作侧方的摇臂带动辊轴转动，依靠辊面与板材间的摩擦力带动板材进给，同时配合辊轴间距的微调结构，可实现不同弯曲半径的板材成型，最大可适配24英寸宽度的板材加工，日常加工仅需配合基础手工工具与焊接设备即可完成组装调试与作业操作，无需接入额外动力源，对作业场地的供电、空间要求极低。设计过程中针对原有同类型辊弯结构的不足做了细节优化，两端的轴承座采用一体式安装底板设计，可直接通过螺栓固定在工作台面或者型钢支架上，安装边界规整，固定孔位采用通用长圆孔设计，可适配多数现有工作台的安装孔距，无需额外打孔改制即可快速完成部署。辊体采用高精度冷拔圆钢加工而成，表面做硬化处理减少长期使用的磨损，两端的调节机构采用梯形螺纹传动，调节过程顺滑无卡顿，可精准控制上下辊的间隙，适配0.5mm到3mm厚度的普通钢板、铝板、铜板等常见金属板材的弯制作业。装置的侧方摇臂采用可拆卸设计，运输或闲置时可将摇臂拆下减少空间占用，进料端设置有简易的板材导向挡边，可避免板材送进过程中出现偏斜，保证弯制成型的工件母线平直，不会出现锥度偏差。整体结构没有复杂的电控或液压组件，日常维护仅需定期给辊轴轴承加注润滑脂即可，故障率极低，非常适合个体加工户、小型维修车间、教学实训场景使用，既可以完成整幅宽板材的卷筒作业，也可以完成窄条板材的圆弧弯制，适配风管制作、小型桶体加工、五金护罩弯制等多种常见加工需求。
