桌面级三轴台式铣床加工设备结构

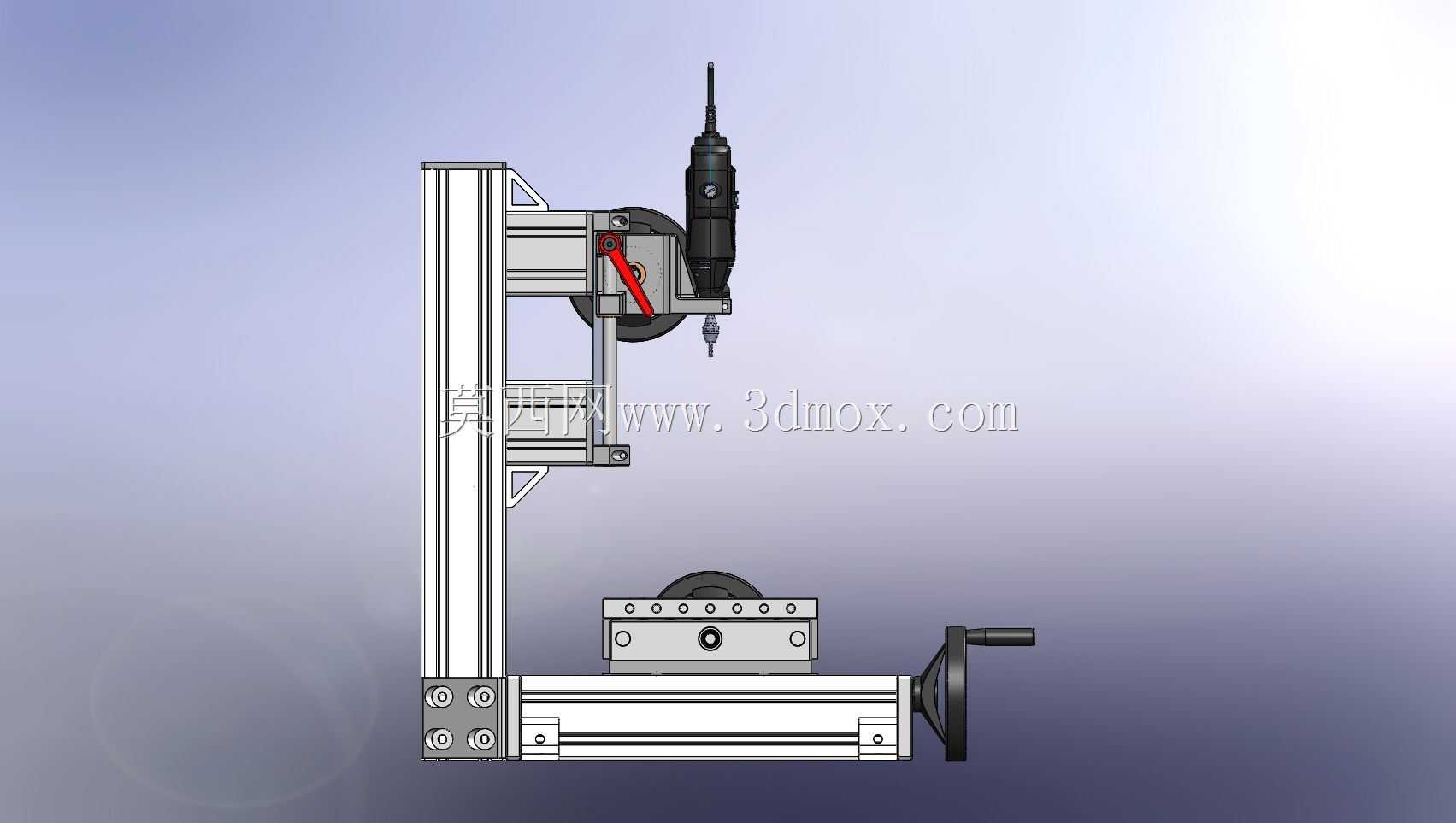

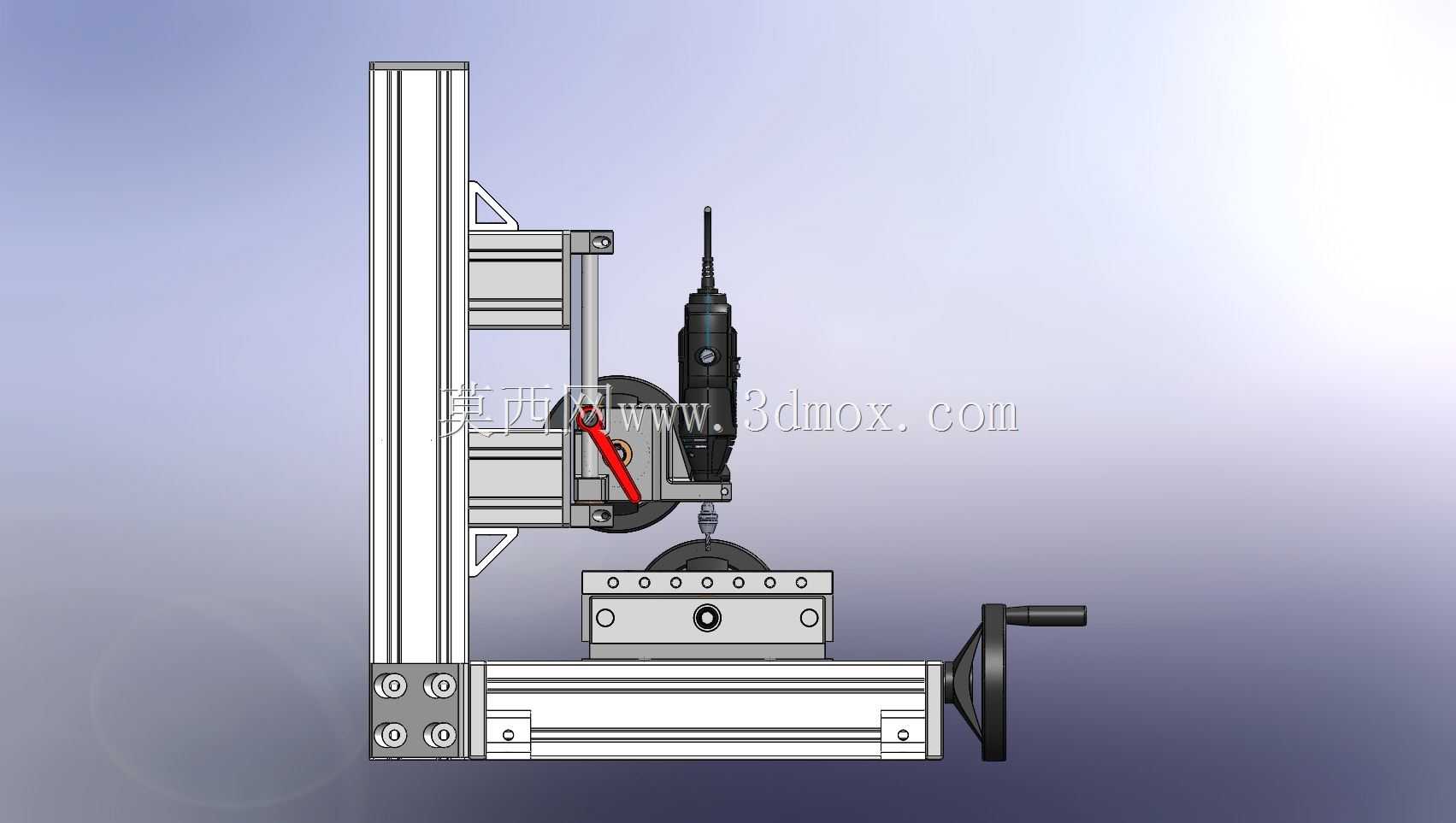

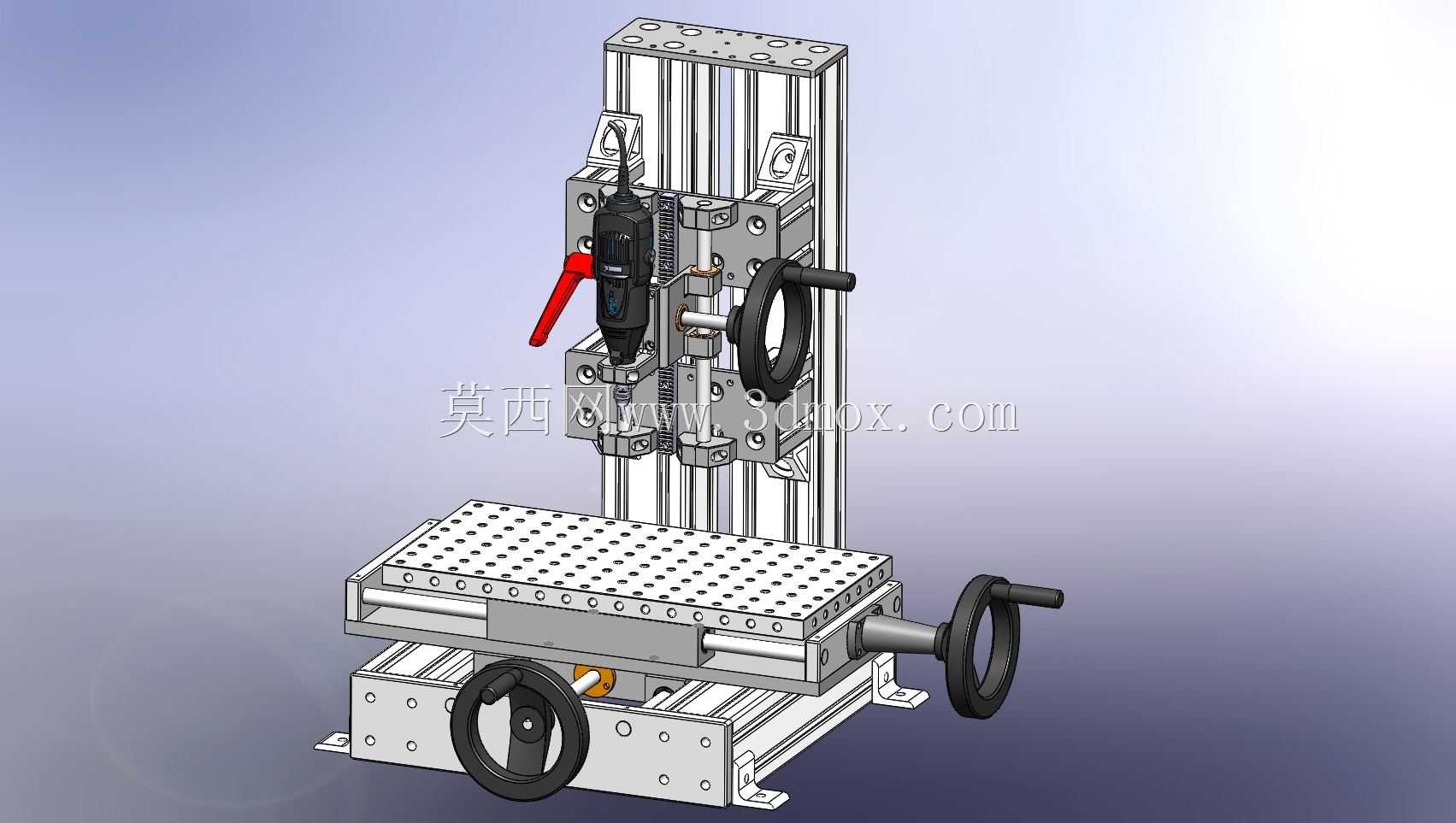

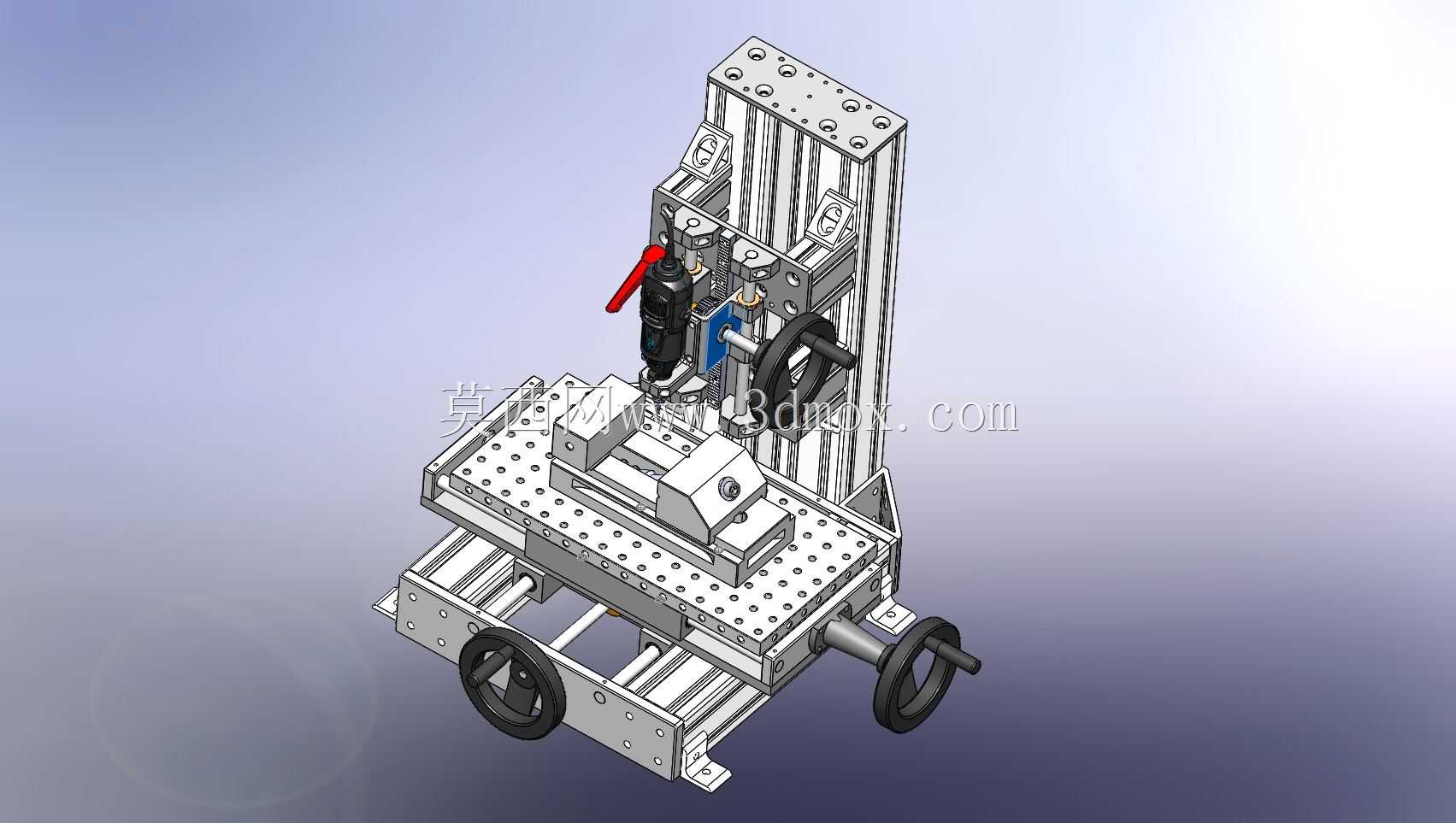

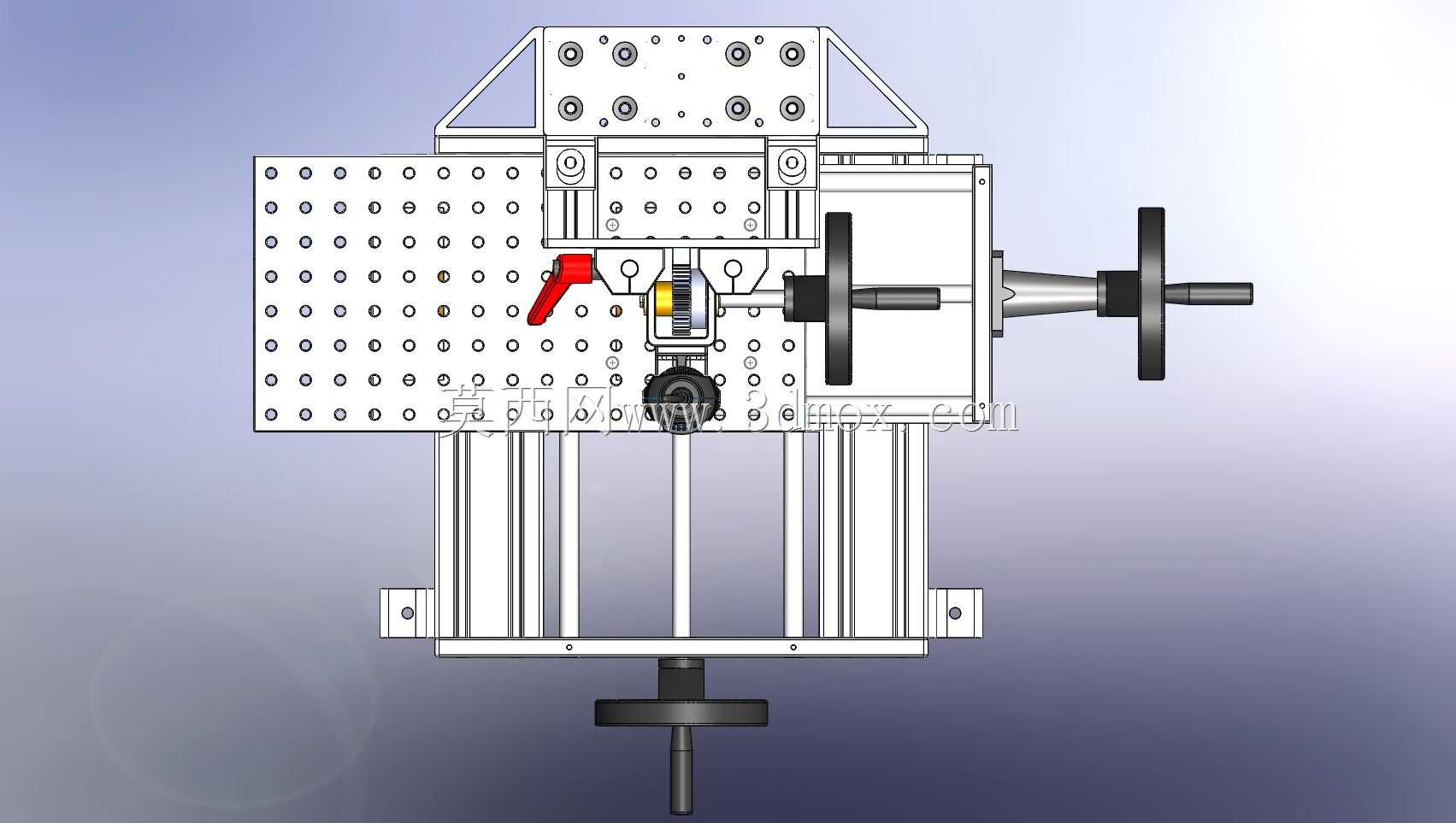

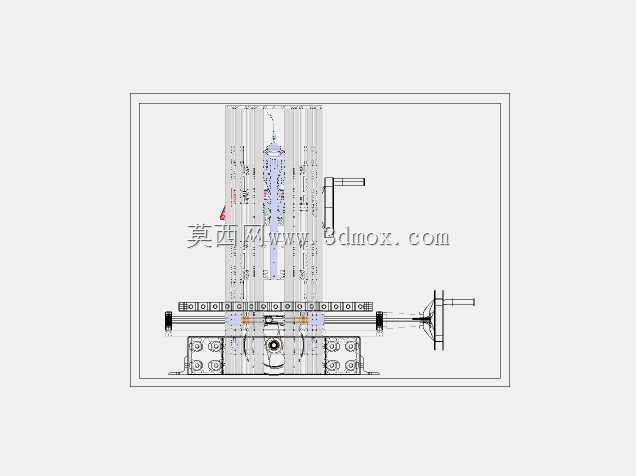

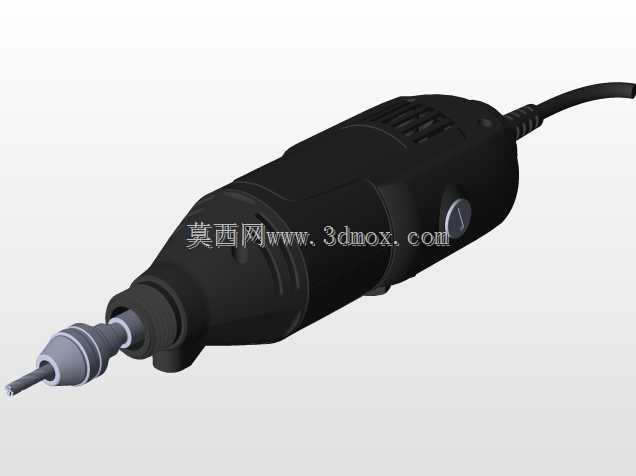

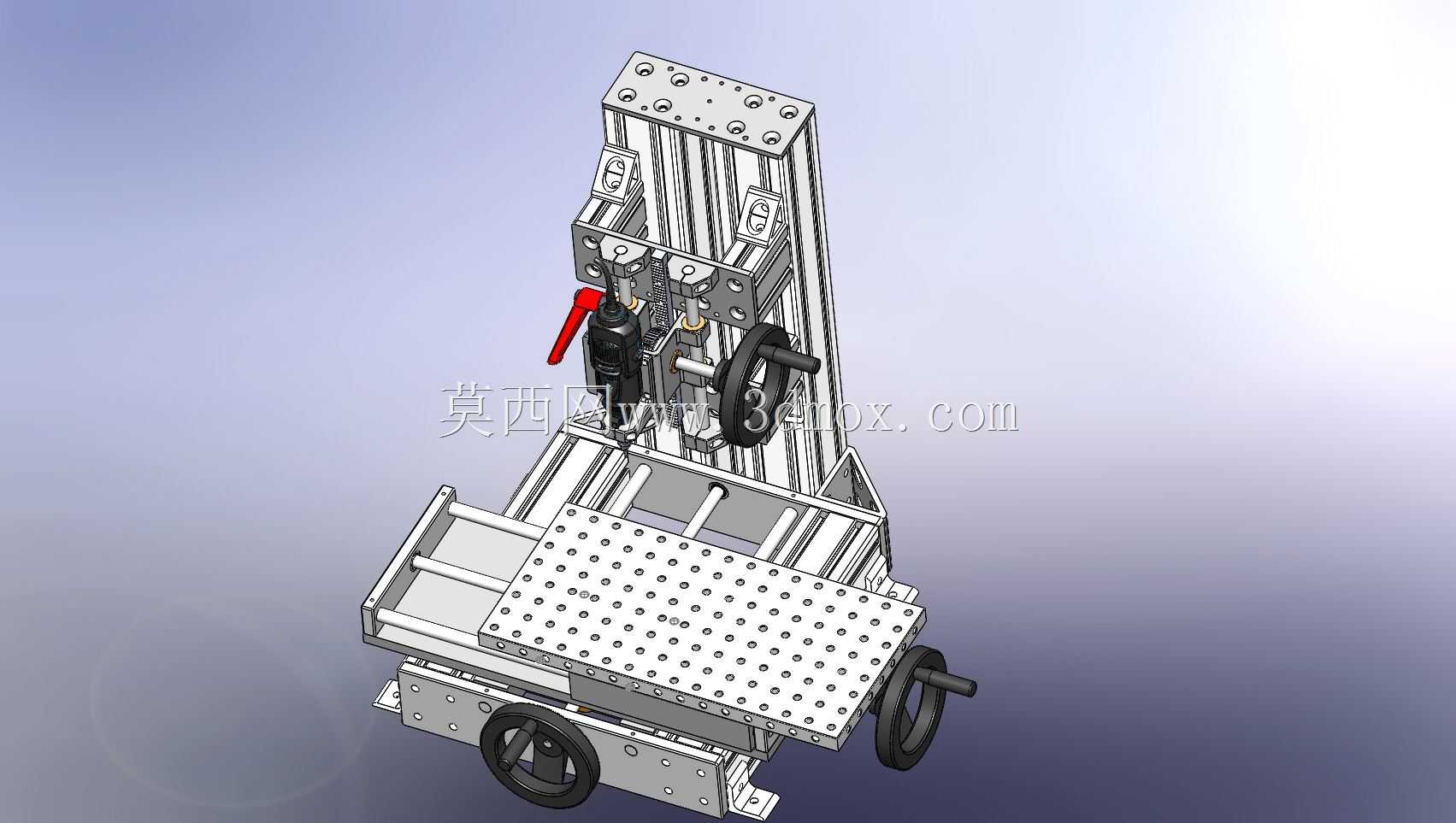

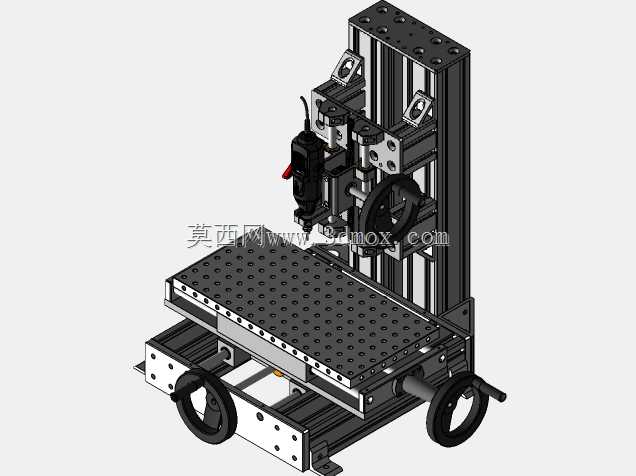

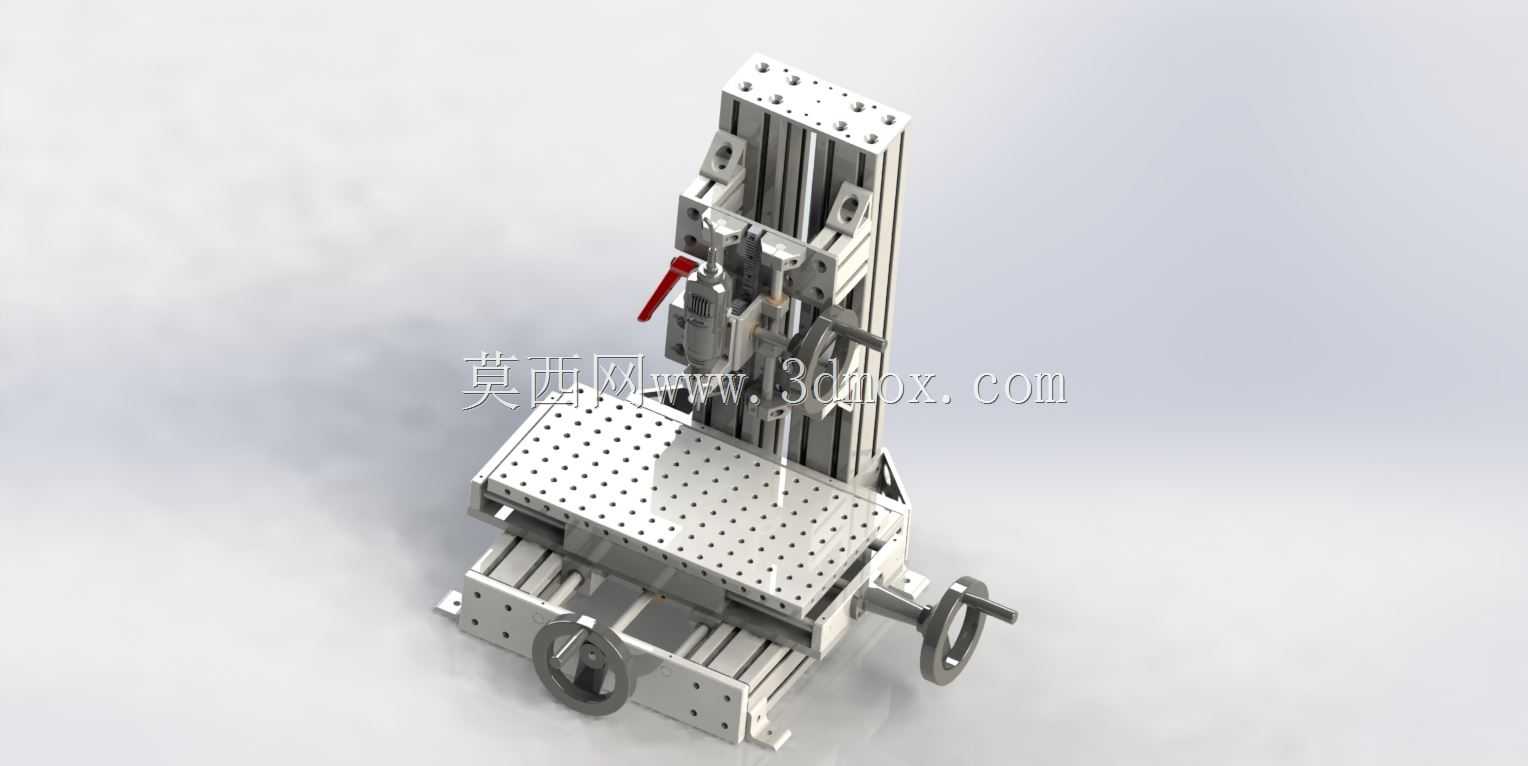

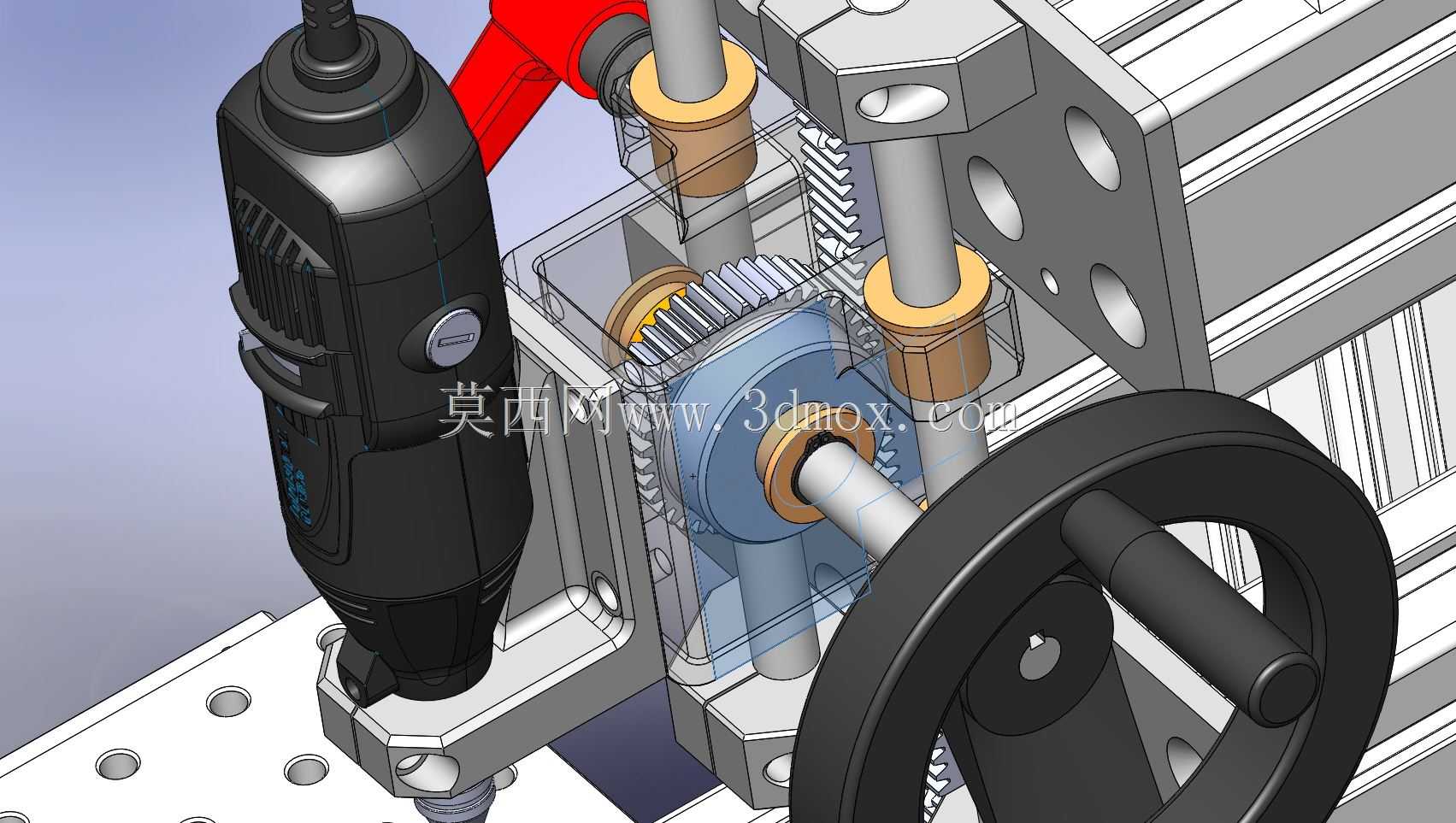

这款桌面级三轴加工设备，主要面向小型加工工坊、个人DIY工作室、职业院校实训教学场景设计，可适配Dremel类手持主轴刀具，也可兼容同规格的其他主轴刀具，能够完成小型金属件、塑料件、木质工件的铣削、钻孔、开槽、平面修整等轻量加工任务，填补了大型工业机床占地空间大、操作门槛高，与手持加工工具精度不足、稳定性差之间的市场空白，适合小批量定制零件加工、模型制作、教学演示等多种使用场景。设备整体采用铝型材搭建主体机架，依托铝型材标准化的槽位结构实现各功能部件的灵活装配与位置调整，无需复杂的定制焊接机架，既降低了整体制造成本，也方便后期根据加工需求拓展加装辅助工装、冷却管路、防护挡板等附加组件。三轴进给结构均采用手动操作设计，X、Y轴布置在下方工作台区域，通过手轮驱动丝杆带动工作台实现前后、左右方向的精准位移，工作台台面布满等间距排列的安装孔位，可配合压板、夹具快速固定不同外形尺寸的待加工工件，安装孔位的标准化设计能够兼容多数通用小型工装夹具，无需额外定制适配的装夹结构；Z轴布置在立式立柱上，通过手轮带动主轴安装座沿立柱导轨实现上下方向的进给运动，可根据工件高度、加工深度灵活调整主轴的工作位置，主轴夹持结构可适配不同直径的手持主轴，更换刀具或主轴时操作便捷，无需复杂的拆装流程。设备整体结构紧凑，占地空间仅相当于普通台式电脑主机大小，可直接放置在常规工作台面上使用，无需专门的设备安装地基，底部预留的安装孔位可将设备固定在工作台面，避免加工过程中出现晃动影响加工精度。设计过程中充分考虑了手动操作的人机工程学，各操作手轮的布置位置符合日常操作的手臂活动范围，操作时无需过度伸展身体即可完成各轴的进给调整，红色操作手柄设置在Z轴侧方，方便快速锁定主轴位置，避免加工过程中主轴出现位移。设备的运动部件均采用直线导轨搭配传动丝杆的结构，保证进给过程的顺畅性与位移精度，各轴的锁紧机构可在调整到位后固定轴的位置，避免加工时出现窜动影响加工质量，整体结构兼顾了加工稳定性、操作便捷性与拓展灵活性，能够满足小型零件的精密轻加工需求。
