M5外螺纹快插式气动气管快速接头

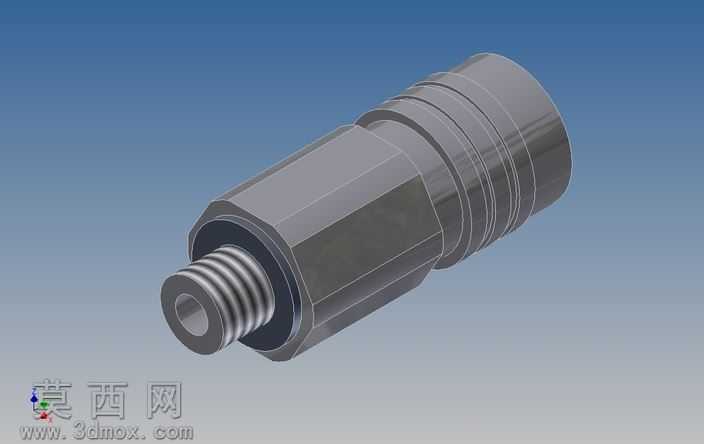

本模型为适配6mm外径气动油管、气管的快插式外螺纹接头，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循气动接头的通用尺寸规范，先通过旋转特征构建接头主体的基础回转结构，主体一端为标准M5x0.8外螺纹结构，建模时精准还原螺纹牙型角、螺距、有效螺纹长度等关键参数，保证螺纹连接的配合精度；另一端为快插母端结构，依次构建内部卡簧卡槽、密封槽、管身定位台阶等内部结构，同时在接头主体中部设计六角拧动台，通过拉伸切除特征完成六角面的成型，方便安装时使用扳手施加扭矩，六角台与快插端之间设计多道环形防滑槽，既可以增强接头的结构辨识度，也能在手动插拔时提供额外摩擦力。材质配置上，接头主体采用镀镍黄铜材质参数，渲染时调整金属材质的粗糙度、反射率参数，还原镀镍层哑光银灰的金属质感，内部密封件配置丁腈橡胶材质，还原橡胶件的哑光深黑质感，螺纹部分单独调整材质光影，突出螺纹牙型的立体感。结构设计上充分考虑气动接头的使用需求，M5外螺纹端用于连接阀体、气缸等带内螺纹的气动元件，快插母端可直接插入6mm外径的气动软管，内部的卡簧结构可自动锁紧气管外壁，密封胶圈可保证0-1MPa气压下的密封性能，无需额外工具即可完成气管的插拔连接，适用于真空回路、低压气动回路的管路连接。渲染阶段采用渐变蓝灰色背景，添加定向光源突出接头的结构轮廓与金属质感，通过半透明剖视预览可清晰展示内部的通气流道、密封槽、卡簧安装位的结构布局，所有特征均保留完整建模参数，可根据实际使用需求调整螺纹规格、适配气管外径、主体长度等参数，模型同时导出STEP、STL等通用格式，可兼容多数三维CAD软件，可用于气动回路设计选型、3D打印样件验证、管路装配模拟等场景。
