小型生物质木屑燃烧供热炉结构设计

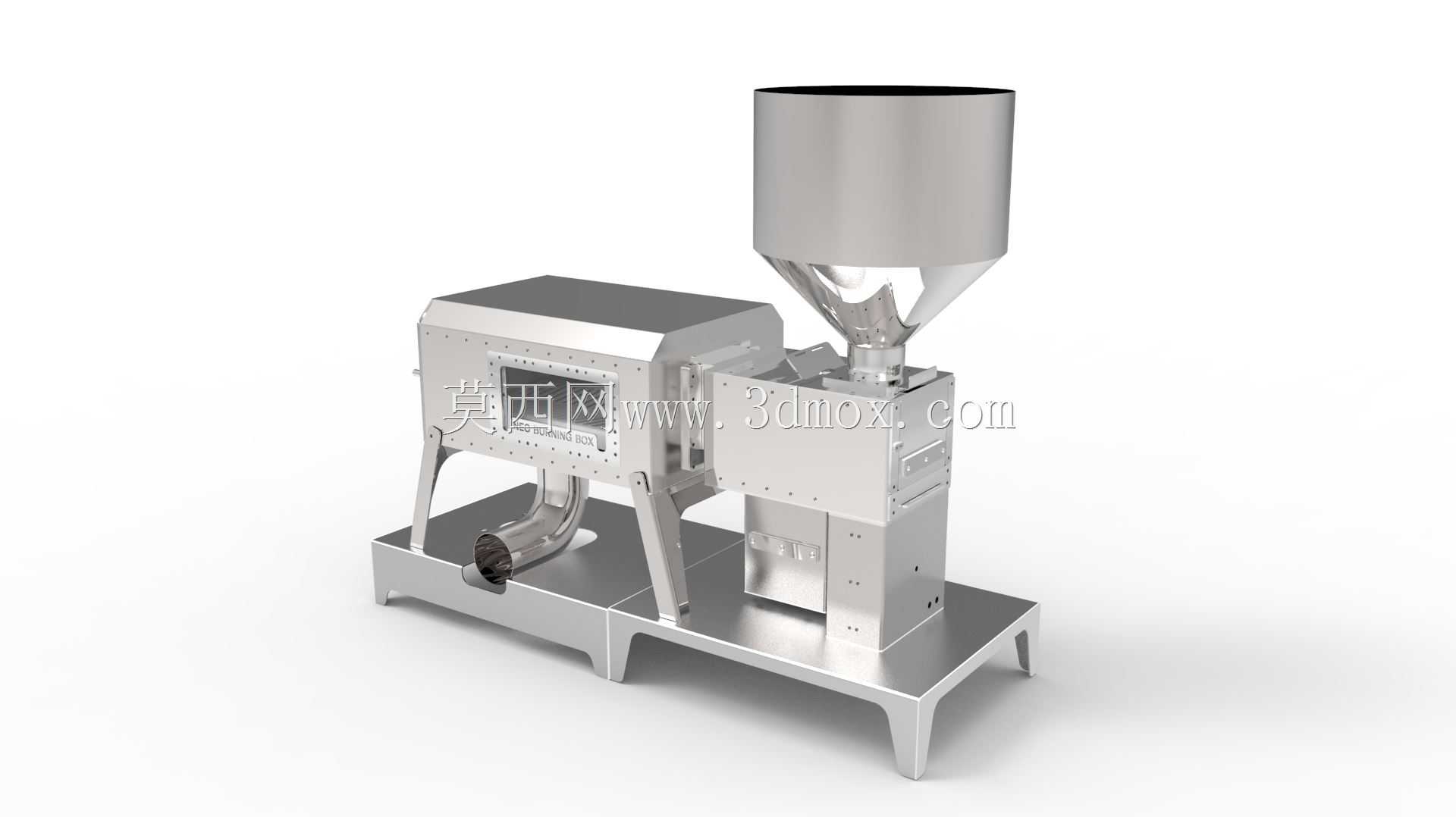

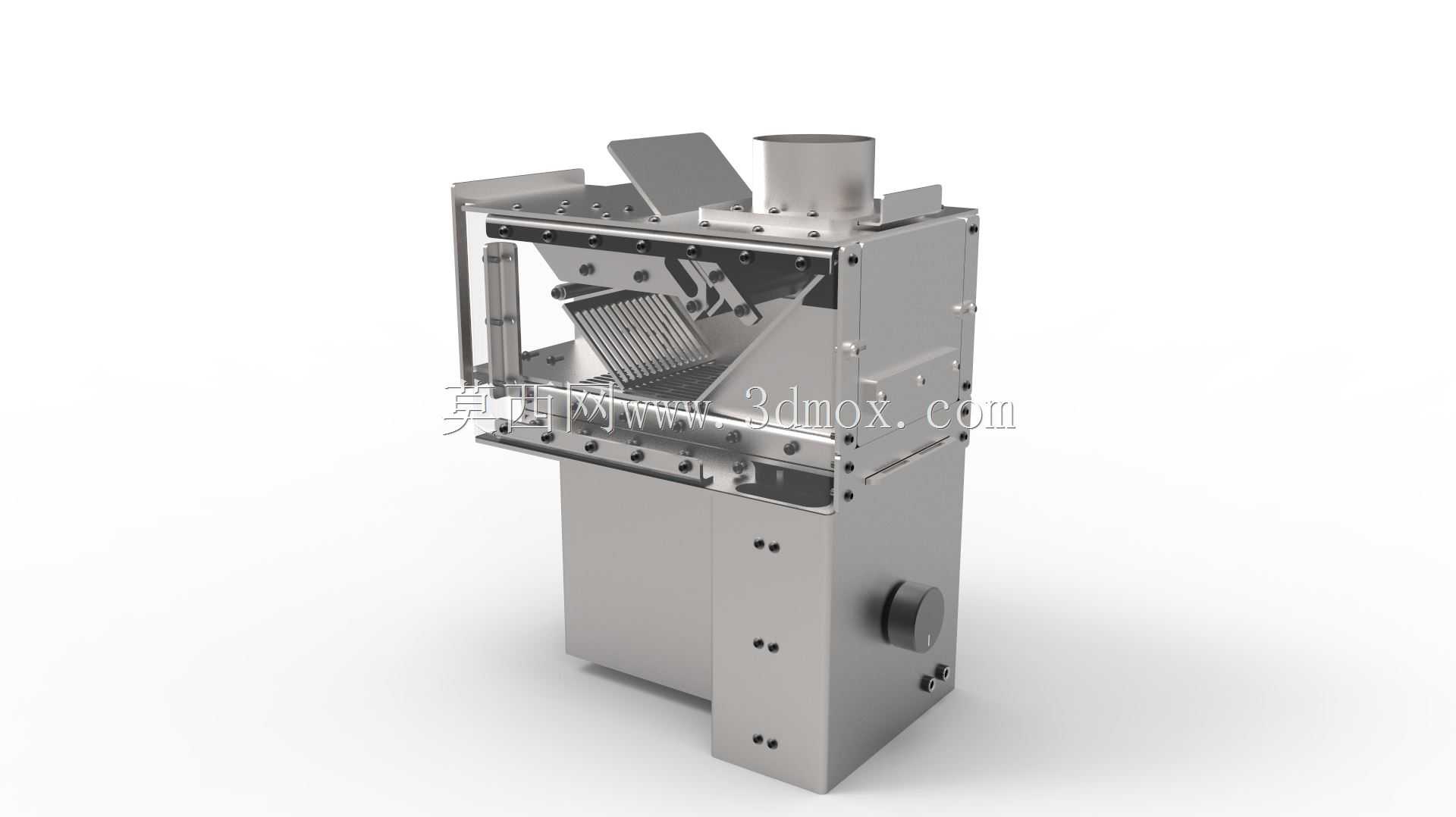

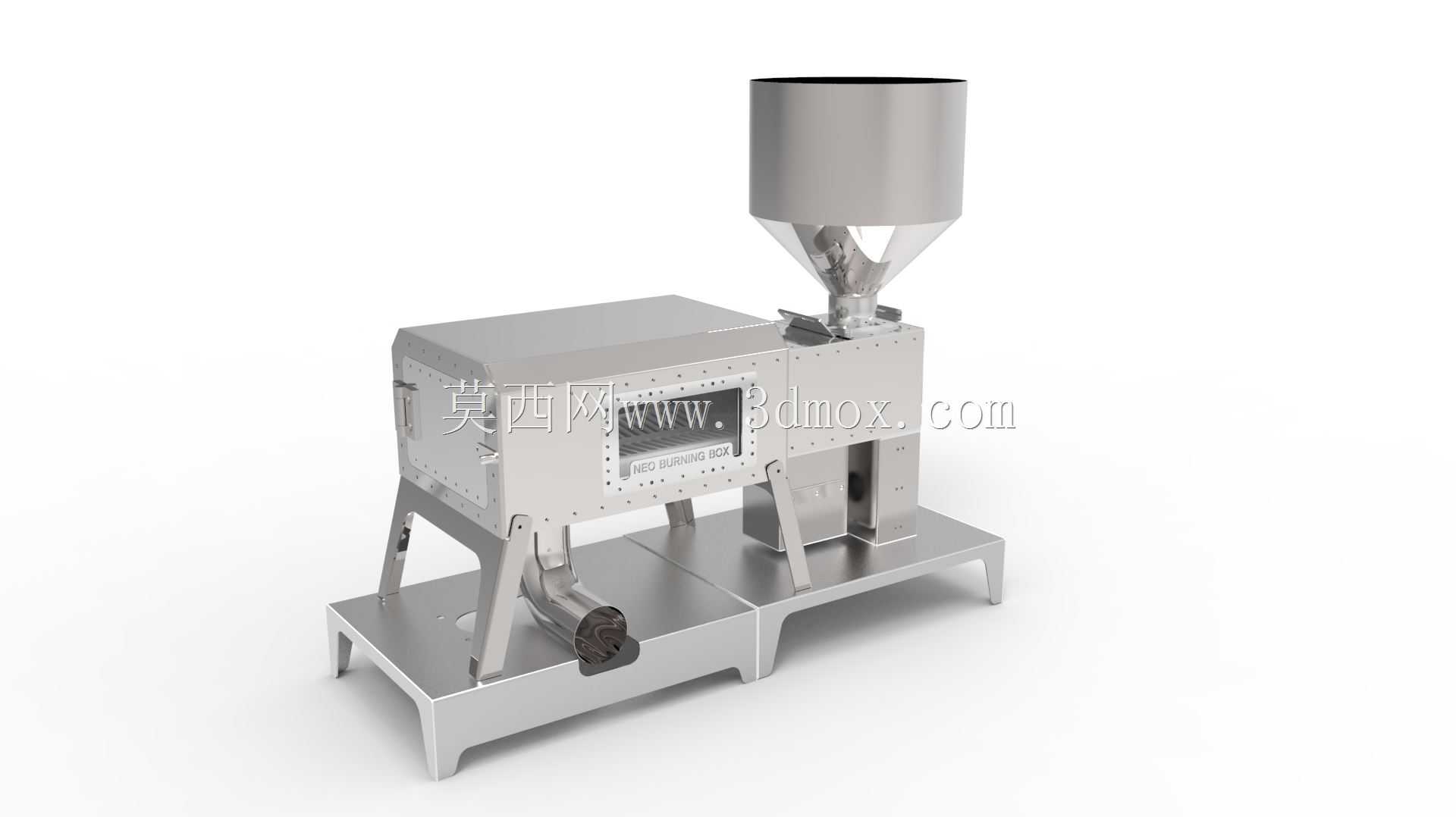

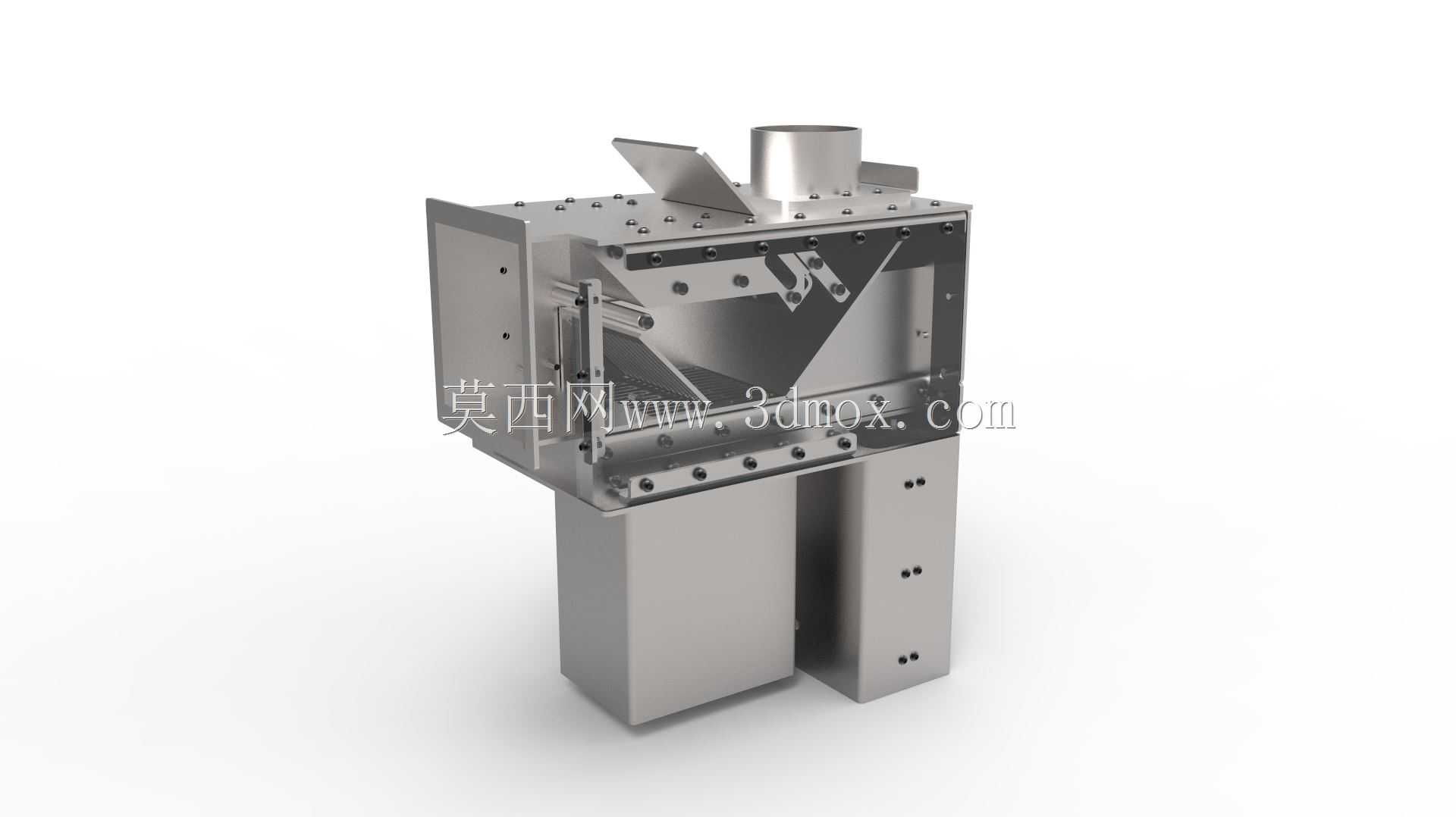

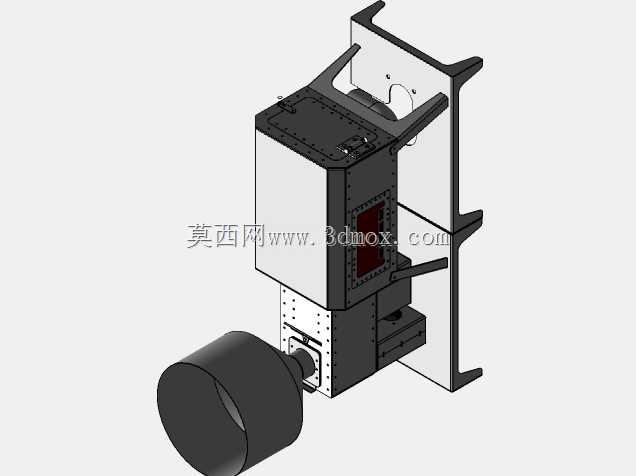

这款木屑炉主要面向小型加工车间、农业大棚、户外临时作业点位等场景的供热需求，可充分利用木材加工产生的木屑、边角料碎料作为燃料，替代传统燃煤、燃油供热设备，降低小型生产场景的供热成本，同时适配生物质燃料的清洁燃烧要求，减少烟气污染物的无组织排放。设备整体采用落地式一体化结构设计，上部设置锥斗形储料仓，可一次性存储足量木屑燃料，依靠燃料自重实现连续落料，无需频繁人工添料，降低值守人员的操作频次；中部为密封式燃烧腔体，腔体侧面设置观察视窗，可实时查看内部燃烧状态，腔体外部采用加厚金属板材做围板结构，搭配加强筋提升结构刚性，避免长期高温工况下出现壳体变形；下部设置一体式金属支架底座，支架采用折弯成型的金属板材制作，预留充足的底部通风空间，同时设置燃料输送与配风结构，可根据供热需求调节进料速度与进风量，控制燃烧强度，适配不同温度要求的供热场景。设备整体外形规整，上部储料仓直径小于下部炉体宽度，整体重心落在底座支撑范围内，安装时仅需平整硬化地面即可放置，无需额外浇筑复杂基础，底座支脚高度经过合理设计，既保证底部空气流通辅助配风，也避免炉体高温直接传导至地面引发安全隐患。设计过程中重点考量了燃料适配性，针对木屑流动性差、易搭桥的特性，储料仓采用大角度锥面设计，减少燃料挂壁、卡料的概率，燃烧腔体内部设置挡火结构，延长烟气在炉内的停留时间，提升燃料燃烧充分度，同时炉体外壳与内部燃烧腔之间预留隔热间隙，降低外壳表面温度，避免操作人员误触烫伤。设备侧面预留供热接口，可根据使用需求对接热风管道或者换热装置，实现定向供热，整体结构无复杂易损部件，日常仅需定期清理燃烧后的灰渣即可维护，适合缺乏专业设备运维人员的小型生产、种植场景使用，整体结构紧凑，占地面积小，可灵活移动调整摆放位置，适配不同阶段的场地布局变化。
