便携式Hackrf无线电设备手持机箱结构

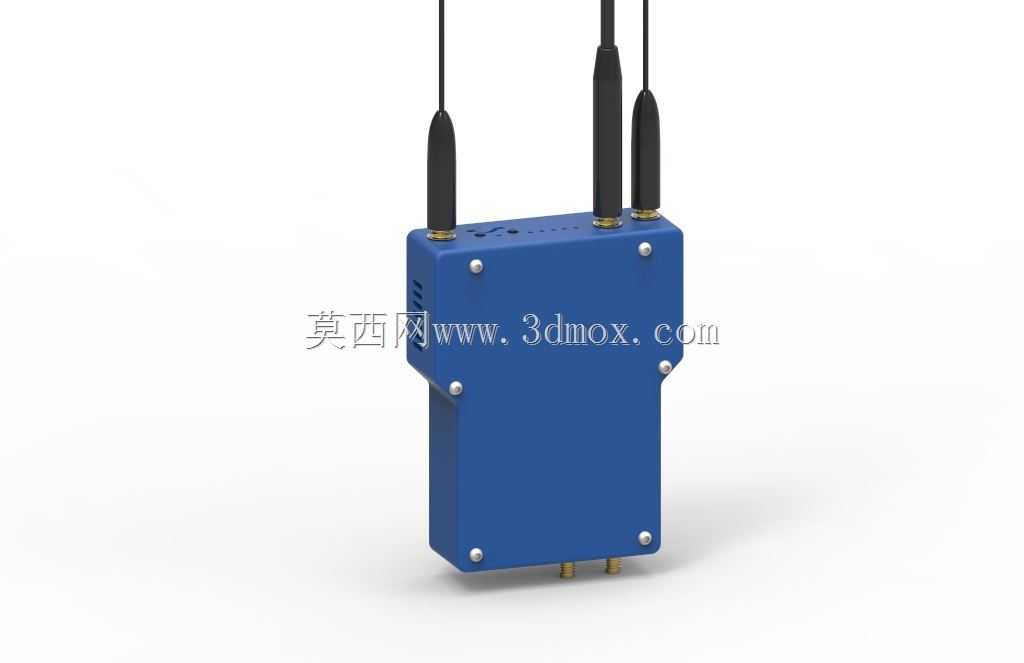

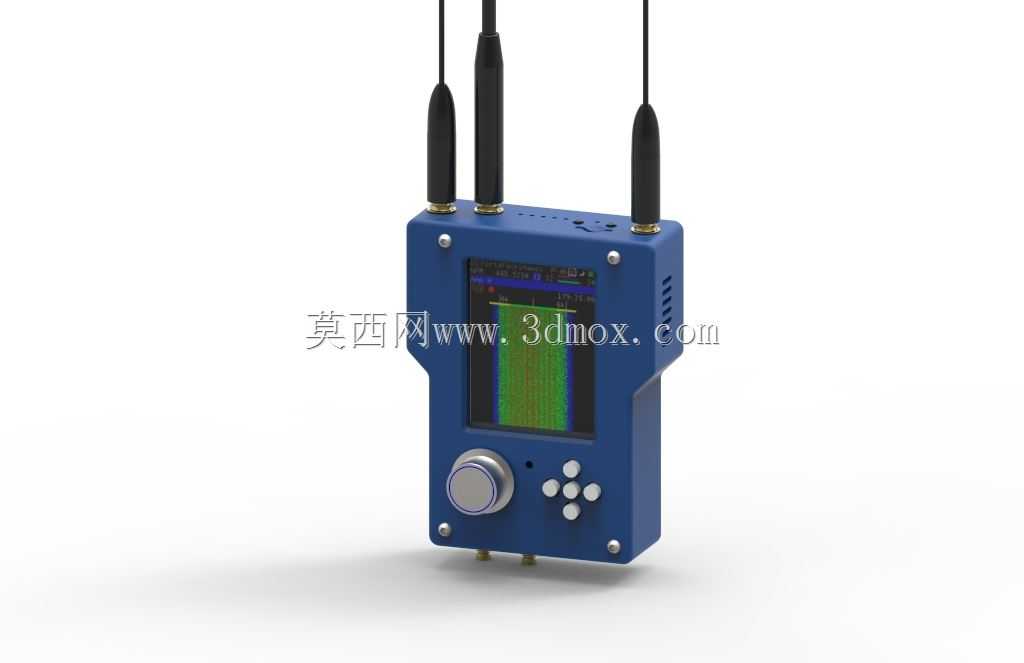

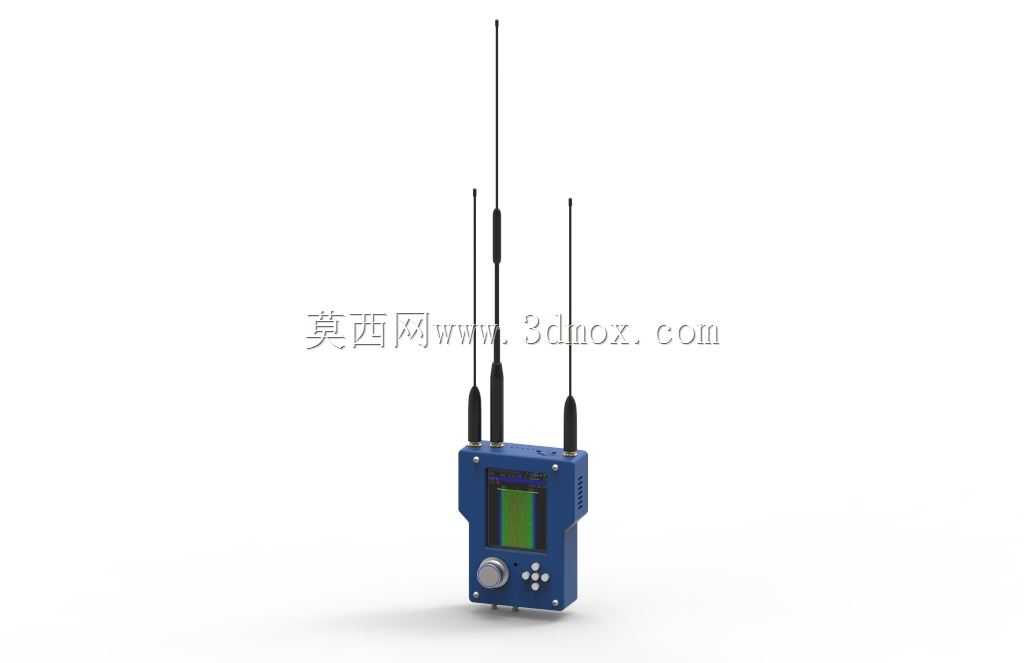

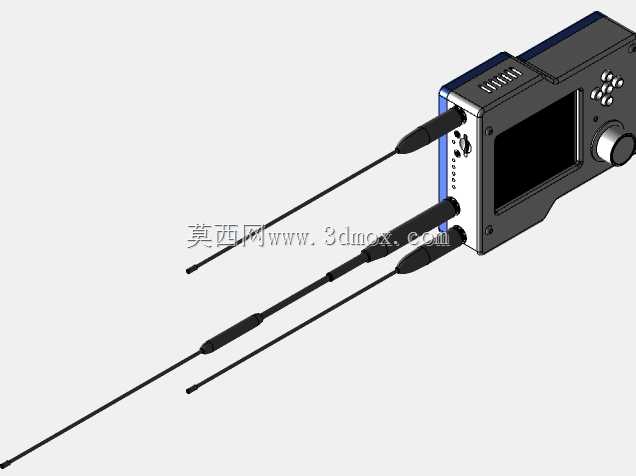

这款手持机箱的设计核心是为Hackrf one与Portapack H2模块提供一体化的便携承载结构，适配外场无线电测试、信号排查等需要移动作业的应用场景，解决了分体模块零散携带、接线易松动、户外操作无防护的实际痛点。从结构设计逻辑来看，壳体采用分体扣合式结构，预留了主板定位柱、屏幕安装槽、按键避让位与旋钮安装孔，所有内部安装位的公差匹配3D打印工艺的成型精度，无需额外做大量后处理即可完成装配，安装边界完全贴合两款核心模块的外形尺寸，不会出现模块晃动、接口对位偏差的问题。机箱侧面预留了三个SMA天线接口的伸出位，接口周围做了加厚凸台结构，提升频繁插拔天线时的结构强度，避免长期使用后接口处壳体开裂；正面的屏幕区域做了下沉式设计，屏幕表面与壳体表面预留0.2mm的落差，既可以保护屏幕不被直接刮擦，也能适配常规的屏幕保护贴膜安装。按键区域的每个按键孔位都做了0.1mm的单边间隙，保证硅胶按键按压时无卡滞，旋钮位置做了环形凸起挡边，防止设备放置时旋钮被误碰改变参数。壳体背部设计了防滑纹理区域，提升单手握持时的摩擦力，侧边的弧度完全贴合成年人手掌的握持曲线，长时间手持操作不会产生明显的硌手感。考虑到户外使用的场景，壳体的合模位置做了简易的止口结构，能够阻挡日常使用时的灰尘、飞溅水滴进入设备内部，同时不会提升过多的装配难度。天线伸出位的排布经过空间校核，三根天线同时安装时不会出现互相干涉的情况，信号传输路径也不会被壳体的金属嵌件遮挡。内部的走线槽做了限位设计，模块之间的连接排线可以顺着走线槽排布，不会被合模时的壳体夹断，电池仓的位置做了独立的分隔区域，避免电池与主板直接接触产生磨损。整个壳体的壁厚控制在2mm，既保证3D打印时的结构强度，也不会过度增加整机重量，手持时的重量分布经过优化，重心落在手掌中心位置，单手握持操作时不会出现头重脚轻的情况。
