涵道式风机扇叶组件三维结构设计

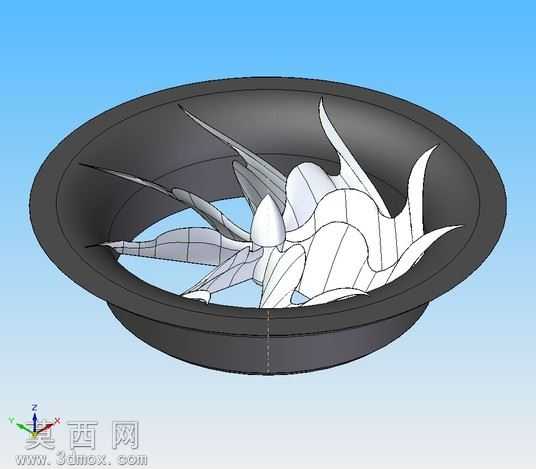

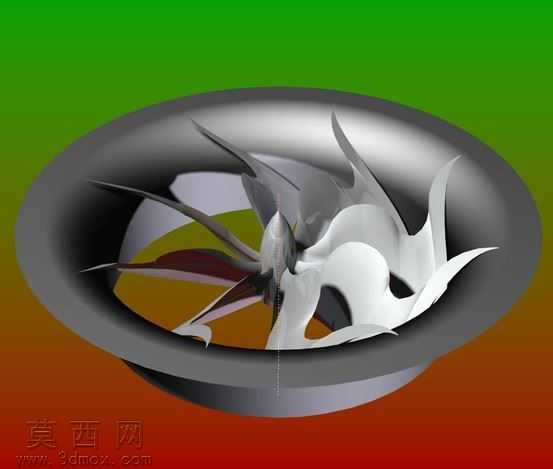

本作品为涵道式风扇组件的三维建模设计成果，整体建模过程围绕流体力学适配性与结构装配合理性展开。建模初期先梳理涵道风扇的核心构成，分为外圈涵道壳体、中心轮毂、多组曲面扇叶三个核心模块，先以旋转特征构建涵道的环形壳体基础轮廓，对壳体的内壁曲面做顺滑过渡处理，避免气流流经时产生突兀的阻力拐点，壳体的壁厚按照常规通风设备的结构强度要求做均匀化设置，保证后续渲染与结构校验时的参数合理性。扇叶部分是本次建模的核心难点，每一片扇叶都采用曲面放样的方式构建，先绘制不同半径位置的翼型截面轮廓，参考轴流通风部件的叶片攻角变化规律，从叶根到叶梢逐步调整截面的倾斜角度与扭转幅度，让叶片曲面能够适配涵道内的气流流向，减少工作过程中的紊流损耗；叶片与中心轮毂的衔接位置做了圆角过渡处理，消除结构应力集中的尖角区域，轮毂的中心位置预留了轴接装配的基准孔位，方便后续匹配动力输出部件的装配需求。材质渲染阶段，涵道壳体采用哑光深灰金属材质，添加细微的磨砂质感参数，还原工业通风部件的金属壳体质感；扇叶部分做了分色材质处理，部分叶片采用亮面抛光金属材质，另一部分采用半透哑光的工程塑料材质，通过材质差异清晰区分不同叶片的曲面结构走向，背景采用渐变的绿到红过渡底色，突出模型主体的轮廓层次，渲染时添加柔和的环境光与定向补光，让扇叶曲面的光影过渡能够清晰展现曲面的扭转形态，方便观察叶片的曲面设计细节。整体结构设计上，所有叶片沿轮毂中心做圆周阵列排布，阵列角度严格均分，保证扇叶转动时的动平衡性能，涵道的内圈直径与扇叶的旋转外径预留了合理的装配间隙，既避免扇叶转动时与涵道内壁产生剐蹭，又能保证涵道对气流的约束聚拢效果，让气流能够沿轴向高效输送。建模过程中对所有特征做了参数化关联，后续如果需要调整叶片数量、攻角参数或者涵道尺寸，都可以通过修改前期的草图参数快速完成模型迭代，适配不同风量风压要求的通风场景需求。
