家用台扇三叶蓝色塑料风叶结构设计

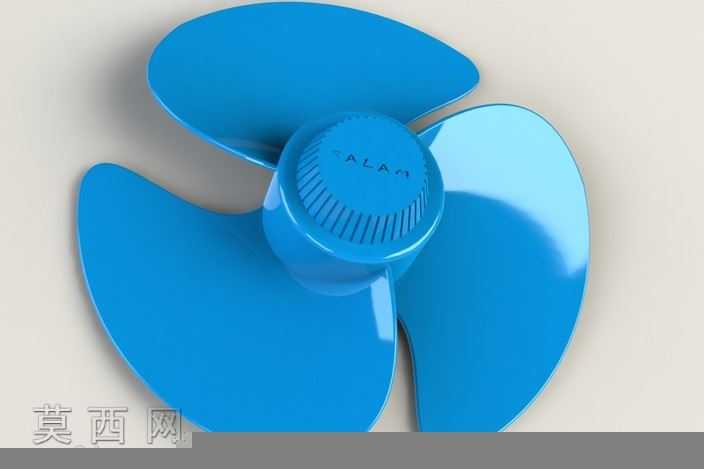

本作品为家用台扇配套的三叶塑料风叶三维建模作品，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先确定风叶的安装基准轴径、中心轮毂尺寸，再逐步延伸构建三片叶片的曲面造型。建模阶段首先绘制中心轮毂的旋转特征，轮毂表面设计有周向均匀分布的防滑竖纹，既提升装配后的摩擦力，也兼顾外观的精致感，轮毂中心预留与电机轴匹配的安装孔位，保证与常规台扇电机输出轴的适配性。叶片部分采用曲面放样结合边界凸台的方式构建，每片叶片的曲面弧度经过反复调整，从叶根到叶梢的扭转角平滑过渡，既保证旋转时可以稳定切割气流，也能降低运转过程中的风阻与气动噪音，叶片边缘做了小圆角过渡处理，避免尖锐边角带来的安全隐患，同时减少气流在叶片边缘的紊流产生。材质渲染阶段，整体赋予高光亮面蓝色塑料材质，调整材质的反射参数与粗糙度，还原ABS塑料的真实质感，轮毂部分的竖纹区域略微降低反光度，模拟实际注塑产品的表面肌理差异，渲染时采用柔和的漫反射光源，清晰展现叶片曲面的弧度变化与光影过渡。结构设计上，三片叶片沿轮毂周向120度均匀分布，做了严格的动平衡配重考量，叶根与轮毂的连接位置做了加厚过渡处理，提升整体结构强度，避免长期高速旋转出现叶根断裂的问题，叶片的厚度从叶根到叶梢逐渐减薄，在保证结构刚性的前提下降低整体重量，减少电机运转的负载。设计过程中充分考虑家用风扇的实际使用场景，叶片曲面的弧度设计兼顾送风量与送风柔和度，避免直吹产生的生硬风感，整体造型简洁流畅，亮蓝色的外观适配多数家用台扇的外观风格，建模过程中所有特征均保留参数化历史记录，可根据不同的电机规格、风量需求快速调整叶片尺寸、弧度与轮毂参数，具备较强的通用性与修改便利性。
