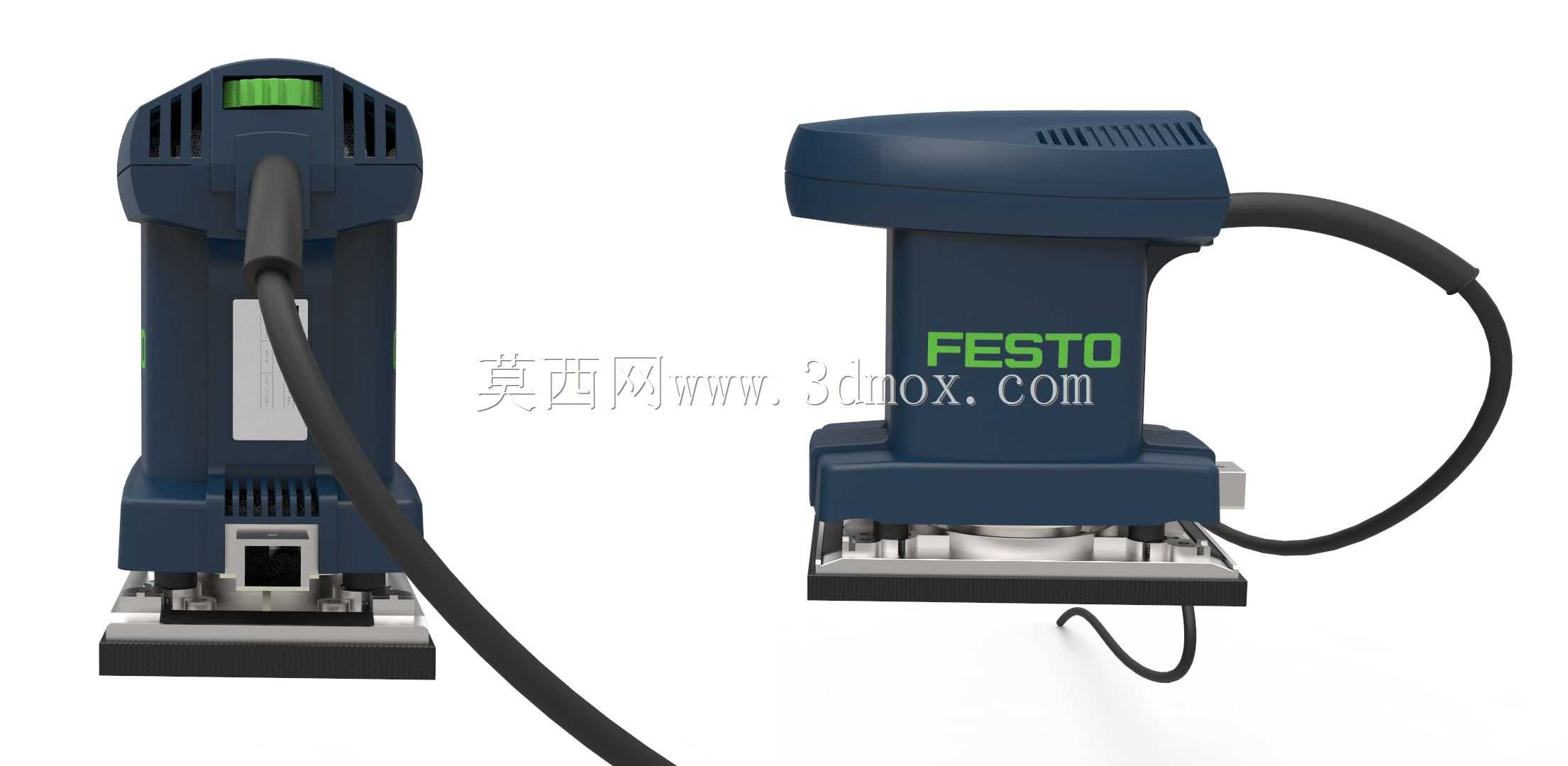

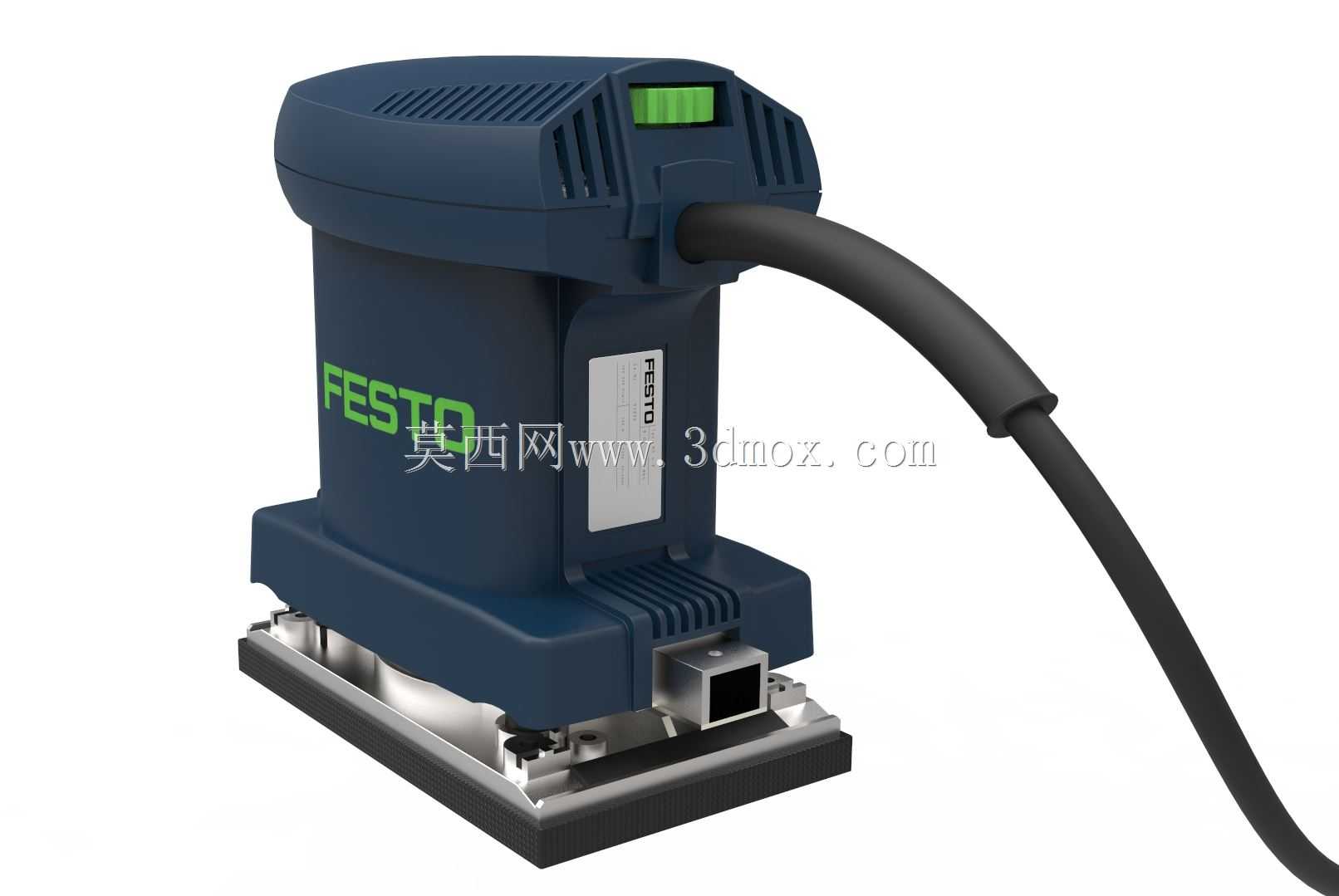

费斯托工具轨道式方形砂光机结构建模

这款轨道砂光机是面向木工家装、金属表面精整、漆面打磨作业场景开发的手持电动打磨设备，在家具制造、全屋定制安装、汽车钣喷修复、五金工件去毛刺等场景中应用广泛，相比偏心砂光机，其轨道式运动结构能够在方形打磨垫范围内形成均匀的往复磨削轨迹，不会在工件表面留下不规则涡旋磨痕，尤其适合大平面工件的连续打磨作业，打磨后表面粗糙度均匀，能够大幅减少后续细磨、抛光工序的工作量。从设备实际用途来看，它既可以完成实木板材开料后的粗磨找平，也可以搭配不同目数的砂纸完成漆面中层打磨、腻子层整平、金属焊缝余高磨平作业，配套的集尘接口能够外接工业集尘设备，在作业过程中及时吸走打磨产生的粉尘，既能够避免粉尘飘散污染作业环境，也能减少磨料缝隙被粉尘堵塞的问题，延长砂纸使用寿命，同时降低作业人员的粉尘吸入风险。从产品功能特性来看，这款设备采用立式握持结构设计，主机重心落在打磨垫中心正上方，作业时操作人员只需施加轻微下压力即可保证磨盘与工件表面完全贴合，长时间握持作业不易出现手腕疲劳；机身顶部设置的调速拨杆可以根据不同打磨材质调整轨道摆动频率，针对软质木材、漆面、薄金属板等不同材质匹配适宜的打磨转速，避免转速过高烧蚀漆面或者转速过低打磨效率不足的问题；机身侧面的开关采用防误触设计，作业过程中意外脱手时设备会自动断电，提升手持作业的安全系数。从产品设计思路来看，建模过程中以实际产品的实物测绘尺寸为基准，首先确定打磨垫的方形作业边界尺寸，以此为基准向上推导机身立柱的轮廓尺寸，保证内部电机腔体、偏心传动结构的安装空间充足，同时控制机身整体宽度符合成年人单手握持的人体工学尺寸，机身外壳的加强筋位置、散热格栅的开孔布局都参考实物结构还原，既保证外壳结构强度能够承受作业过程中的振动，也能通过格栅形成顺畅的散热风道，带走电机长时间运转产生的热量，避免电机过热烧毁。从外形尺寸与安装边界来看，这款砂光机的打磨垫为标准方形尺寸，能够适配市面上通用的夹扣式方形砂纸，无需定制特殊规格耗材；机身尾部的电源线出线位置做了防弯折护套设计，建模时预留了足够的线缆弯曲空间，避免作业过程中线缆反复弯折出现线芯断裂；机身与打磨垫之间的缓冲垫结构做了分层还原，能够保证打磨过程中垫面可以小幅自适应倾斜，贴合存在轻微起伏的工件表面，不会出现局部打磨过深的问题；整机的握持手柄位置做了弧度收窄设计，贴合手掌握持的自然曲线，操作时可以灵活调整打磨方向，适配边角、平面等不同位置的打磨需求。
