带机架护罩的NACHI抛光工作站设计

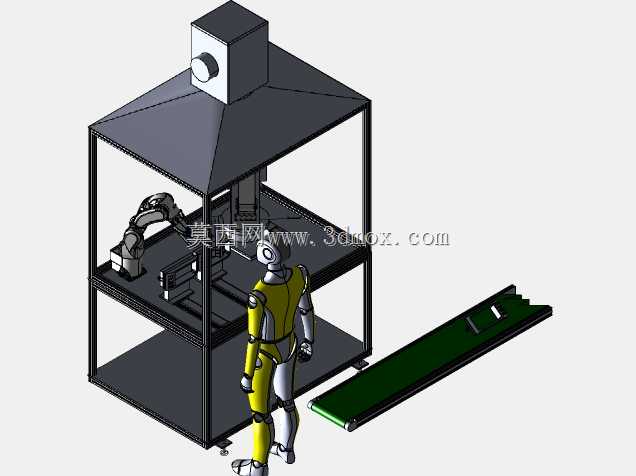

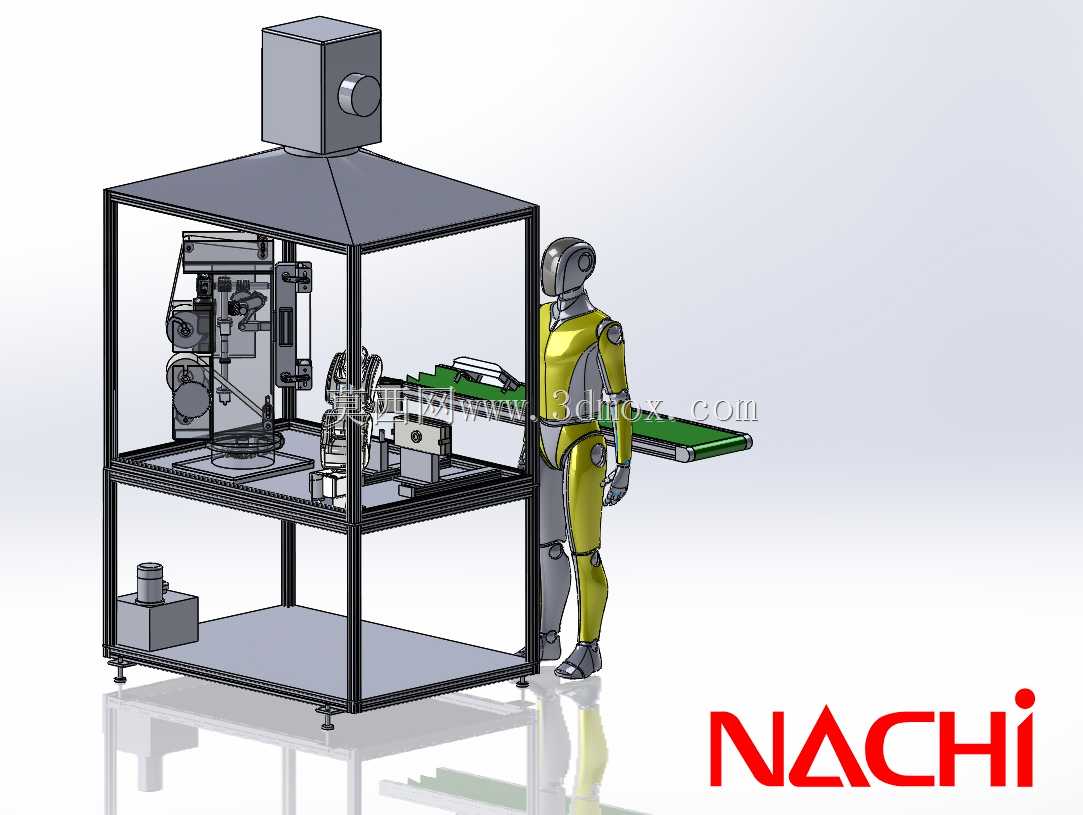

这套抛光工作站主要面向五金零部件、小型精密铸件、3C金属结构件的表面精整加工场景，可替代传统人工抛光工位，解决人工作业粉尘大、抛光质量一致性差、良品率波动大的行业痛点，适配中小批量多品类工件的连续抛光作业需求，在卫浴五金、汽车小零部件、消费电子金属外壳加工等场景中可直接对接产线布局。设备整体采用框架式封闭机架设计，顶部集成集尘罩结构，可直接对接车间中央除尘系统，将抛光作业产生的金属粉尘、磨料碎屑统一收集，避免粉尘扩散污染车间环境，同时降低作业区域的粉尘爆炸风险，符合工业生产的安全与环保要求。机架采用工业铝型材搭配钣金护板搭建，底部设置可调脚杯，可适配车间地面的不平整工况，安装时无需额外预埋地基，仅需预留对应操作与维护空间即可完成部署，设备侧面预留维护门，方便日常更换抛光耗材、检修内部执行机构。工作站内部集成抛光执行模组、工件定位工装，侧边对接皮带输送线，可实现工件的自动上料、定位、抛光、下料全流程作业，无需人工反复转运工件。配套的NACHI工业机器人负责工件的取放与姿态调整，可根据不同工件的抛光工艺要求，灵活调整抛光接触角度与进给压力，适配平面、曲面、异形轮廓的抛光加工需求，抛光模组可根据工艺需求更换砂轮、布轮、砂带等不同抛光耗材，覆盖粗抛、半精抛、精抛多道工序的加工要求。设计过程中充分考虑人机协作的安全边界，封闭护罩设置安全联锁装置，护罩开启时设备自动暂停运行，避免作业人员误入加工区域发生安全事故，输送线伸出段预留足够的人工上下料或对接前后段产线的空间，设备整体布局紧凑，在保证加工行程与维护空间的前提下尽可能缩小占地面积，适配多数中小型机加工车间的产线排布需求。机架底层预留电气元件与除尘辅件的安装空间，将动力线路、控制线路分层排布，避免线路干扰同时方便后期线路检修，设备整体的安装边界充分考虑车间通道、物料周转的空间需求，可直接嵌入现有自动化产线，也可作为独立抛光单元单独使用。
