乐高科技组气动伸缩机械臂搭建结构

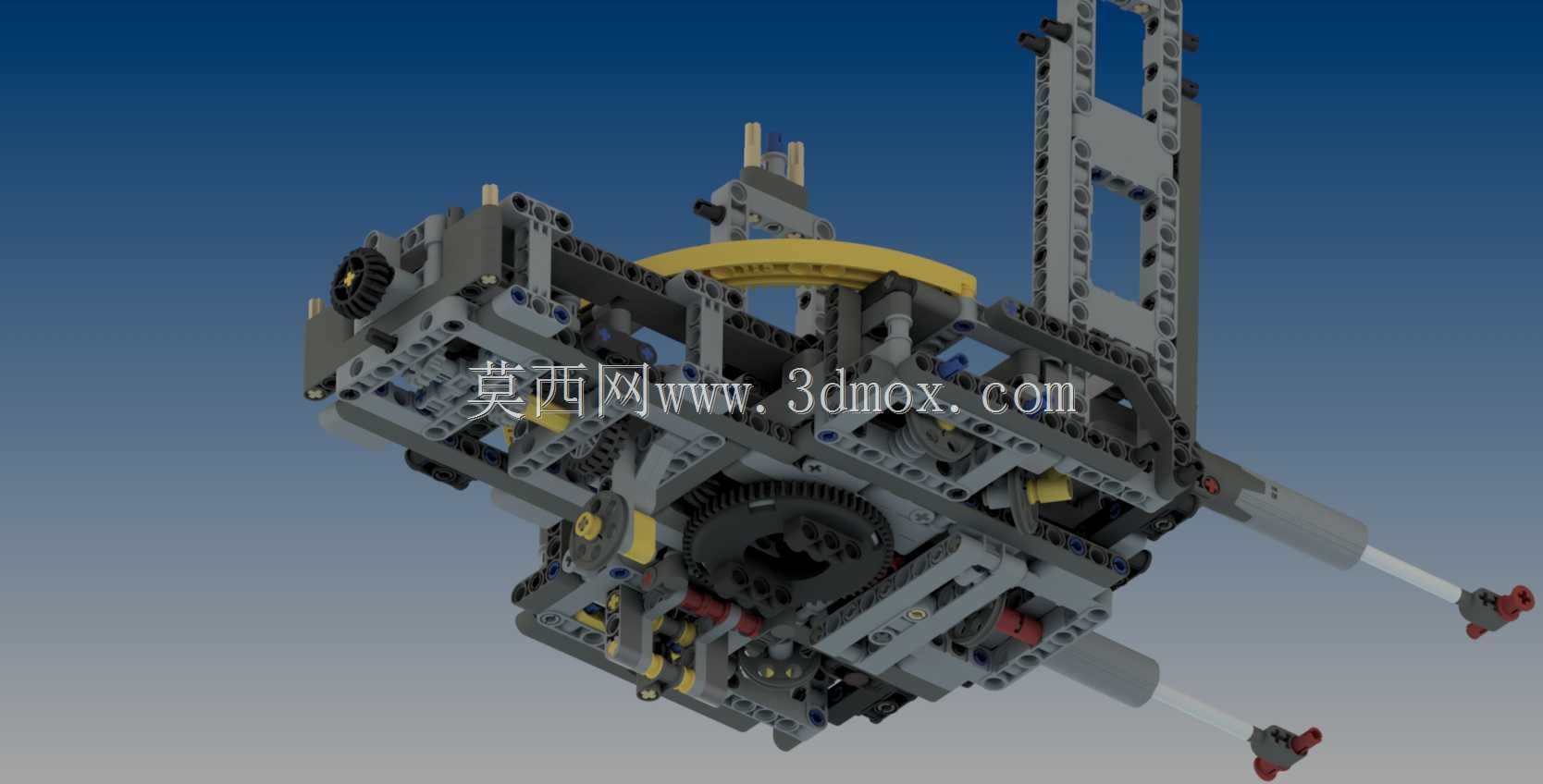

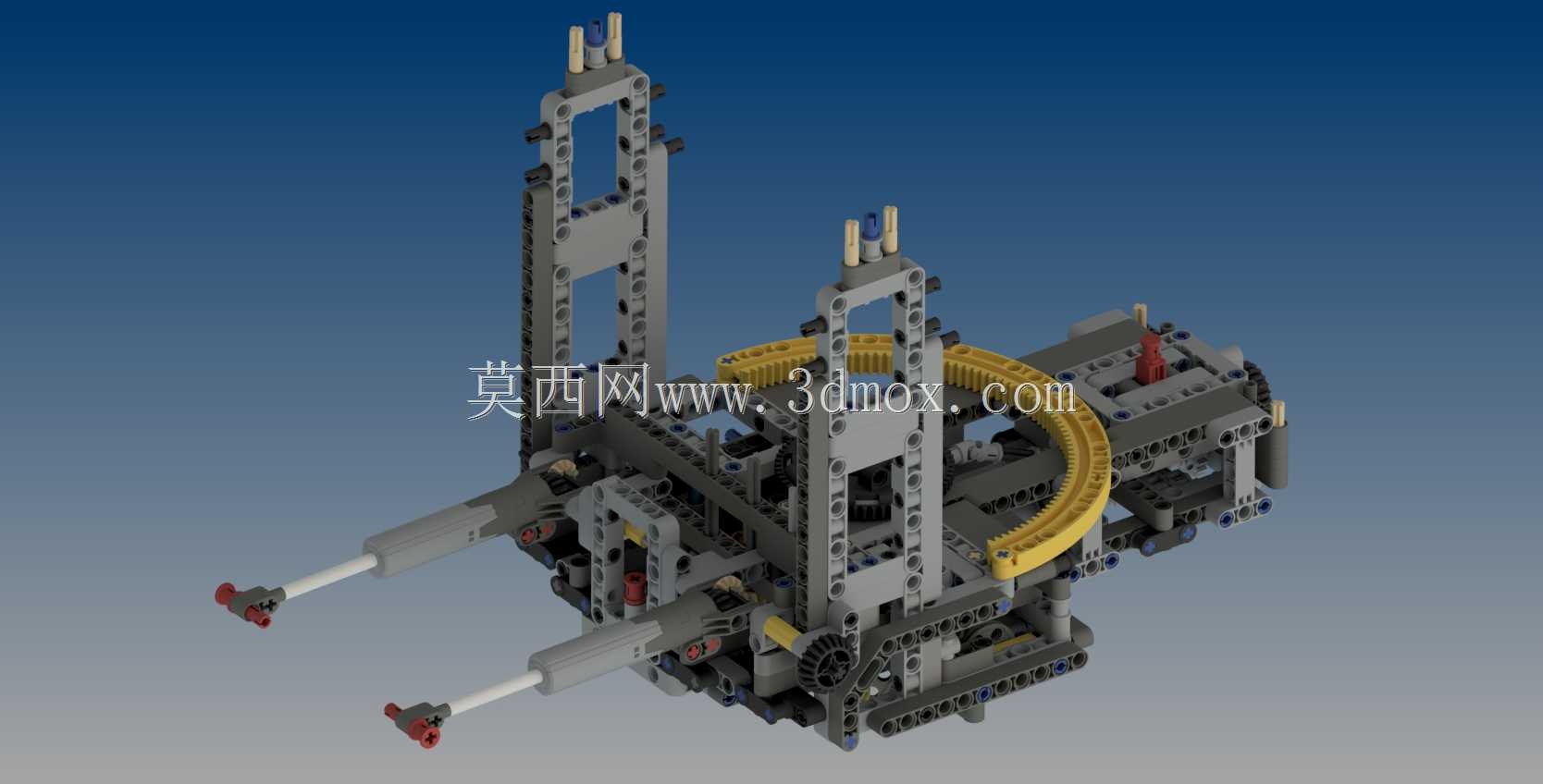

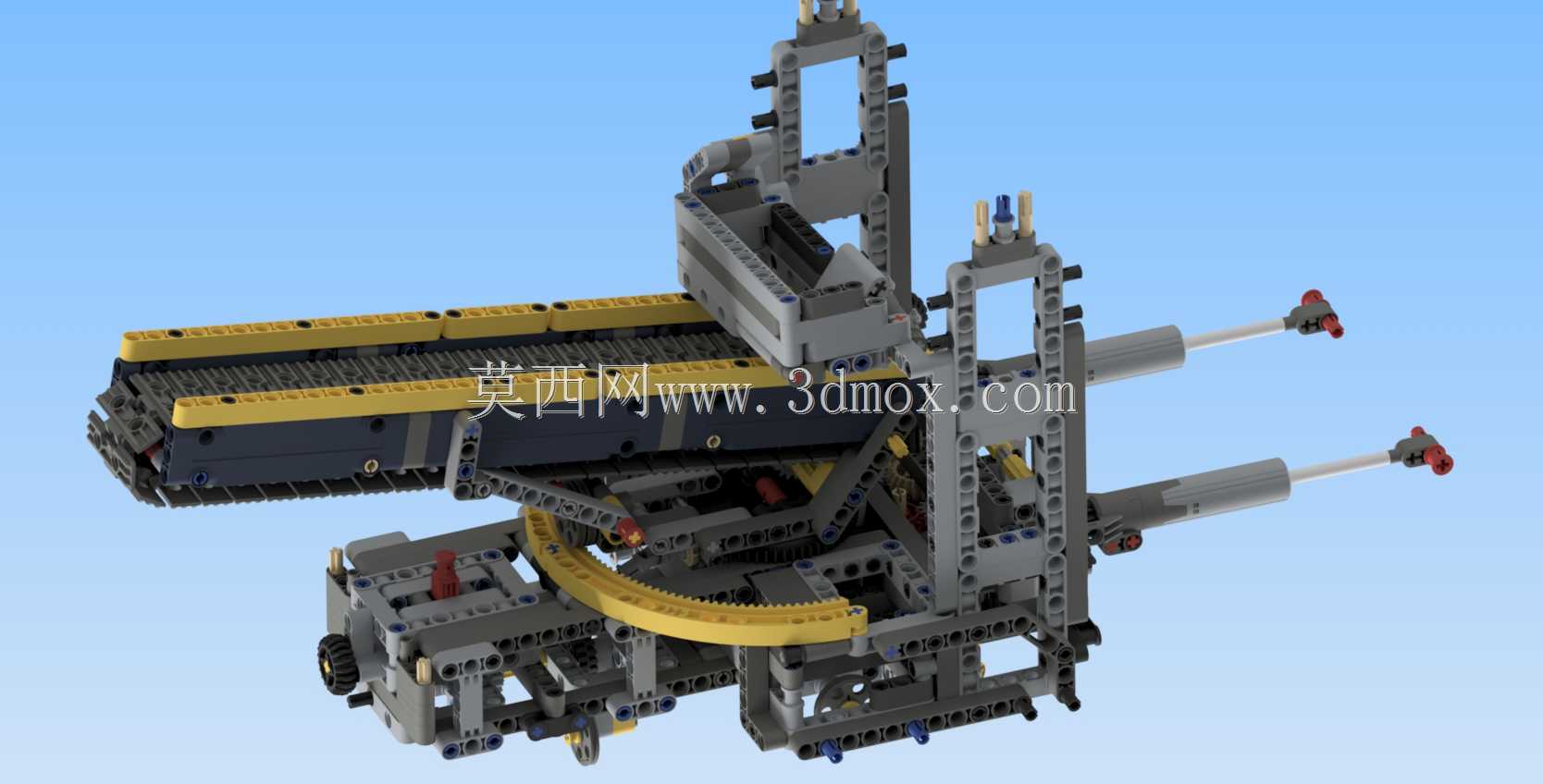

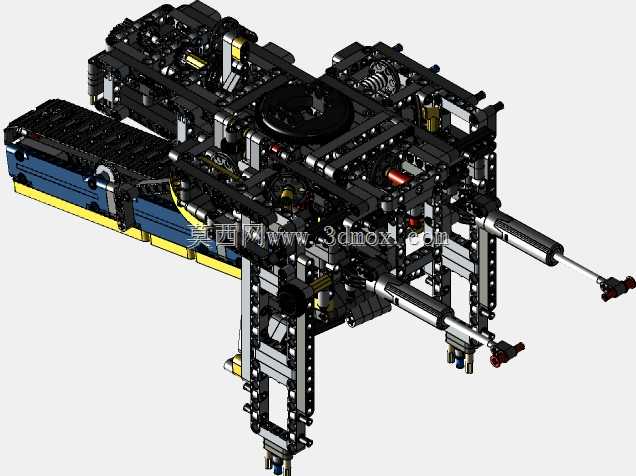

这款基于积木搭建的气动伸缩机械臂结构，核心面向科教演示、机械原理教学以及创意搭建场景，能够直观复现工业气动执行机构的运行逻辑，帮助学习者快速理解直线驱动、回转支撑、多自由度联动的机械设计思路，也可作为创意积木作品的功能拓展模块，适配各类积木搭建的自动化作业场景。从实际用途来看，该结构可模拟工业场景中物料的水平移送、角度调整、定点取放动作，通过气动元件的直线伸缩配合底部回转齿圈的周向转动，覆盖一定范围内的作业半径，能够完成小载荷物件的转运、位置调整等模拟作业，同时也可作为机械原理教学的具象化载体，让抽象的气动传动、齿轮啮合、机构自由度知识通过可动的实物结构得到直观呈现。在功能特性上，该结构采用双侧气动推杆作为水平伸缩的动力输出，搭配大直径弧形齿圈实现上部作业机构的周向回转，框架部分采用带孔积木梁拼接形成刚性支撑结构，既保证了伸缩动作的直线度，也让回转过程的支撑稳定性得到保障；伸缩臂段采用分层叠搭的积木梁作为滑动导向结构，避免气动推杆伸出时出现偏摆，末端预留的连接位可拓展不同的执行末端，适配不同的模拟作业需求。设计思路上，整体采用模块化搭建逻辑，底部支撑模块集成回转驱动与配重结构，平衡上部伸缩臂伸出时的倾覆力矩，中部回转支撑模块通过弧形齿圈与驱动齿轮的啮合实现精准角度控制，上部伸缩模块将气动推杆内嵌于框架梁之间，在保证伸缩行程的同时压缩整体结构的横向占用空间，各模块之间通过标准积木销钉连接，可根据实际需求快速拆解调整结构参数。从安装边界来看，底部支撑座采用方形布局，占用平面空间适配常规积木搭建的工作台面，伸缩臂完全收回时整体结构紧凑，完全伸出时作业半径可覆盖支撑座外侧较大范围，回转齿圈可实现近一周的角度转动，无需额外预留过大的周边避让空间，整体结构的高度适配桌面级演示场景，不会出现过高导致的重心不稳问题，各运动部件之间预留了足够的活动间隙，避免动作过程中出现结构干涉，保证气动伸缩与回转动作的顺畅运行。
