船用复合式蒸汽机锅炉一体化动力装置

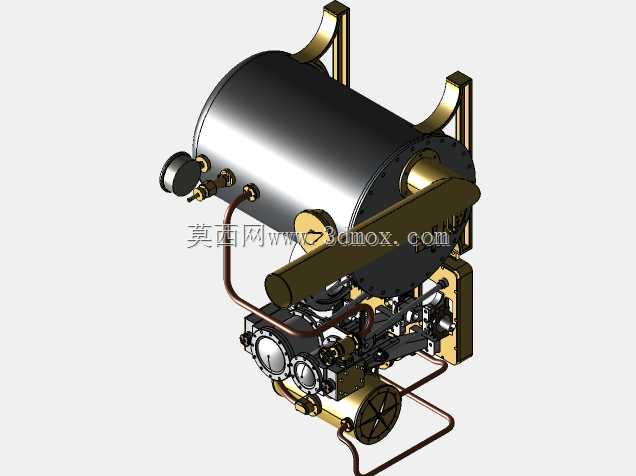

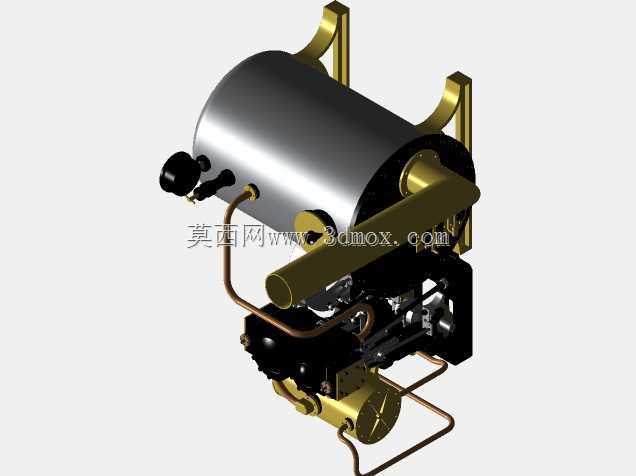

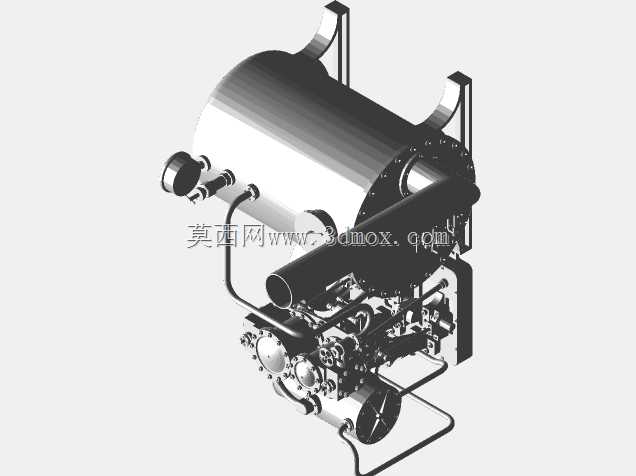

这款复合式蒸汽机与锅炉集成装置，主要面向小型船舶动力配套、固定式工业辅机动力供给、教学实训演示以及复古动力爱好者的模型复刻场景，在小型内河作业船、观光仿古船的动力系统中，可直接作为核心动力输出单元，也可在偏远无电网区域作为小型独立动力源，驱动小型发电机、水泵等负载设备，同时也能作为热能动力教学的具象演示载体，直观展示蒸汽从产生到做功的完整能量转换流程。装置采用锅炉与蒸汽机本体一体化集成的设计思路，摒弃了传统蒸汽动力系统中锅炉与主机分体布置带来的管路冗余、热量损耗大、安装占比空间高的问题，将卧式火管锅炉直接搭载在双缸复合式蒸汽机的上方安装位，通过刚性支架实现两者的稳固连接，大幅缩短了高温蒸汽的输送路径，有效降低了蒸汽在管路传输过程中的温降与压力损失，提升了整体热效率。在功能特性上，上部的卧式锅炉本体集成了进水接口、压力监测部件、安全阀安装位以及燃烧换热腔，可通过燃料燃烧将腔体内的水加热为饱和蒸汽，蒸汽通过下部的铜质管路输送至蒸汽机的高压缸与低压缸，复合式气缸设计可让高压蒸汽先在小直径高压缸内完成一级膨胀做功，再排入大直径低压缸完成二级膨胀，充分利用蒸汽的焓降，相比单缸蒸汽机动力输出更平顺，能耗更低。蒸汽机本体集成了曲柄连杆传动机构、配气阀组以及飞轮储能部件，可将蒸汽的压力能稳定转换为旋转机械能输出，整机的管路布局沿机体外侧规整排布，既方便后期的检修维护，也避免了管路与运动部件的干涉问题。从安装边界来看，整机采用立式紧凑布局，横向安装尺寸控制在适配小型船舱动力舱的范围内，底部预留了标准化的安装固定孔位，可直接通过螺栓固定在设备安装基座上，上部锅炉的吊装支架与主机架为一体化焊接结构，可满足整体吊装转运的需求，整机的外露运动部件均预留了安全防护件的安装位置，在实际配套使用时可快速加装防护外壳，避免运行过程中人员误触运动部件或高温管路造成安全隐患。在细节设计上，锅炉外侧的黄铜色固定支架既承担结构固定作用，也兼顾了复古外观的装饰效果，铜质输气管路采用弯管一体成型工艺，减少了管路接头数量，降低了高温蒸汽泄漏的风险，下部的传动部件采用黑色防锈涂装，可适应船舱内高湿度的使用环境，飞轮端预留了动力输出接口，可通过联轴器直接连接被驱动设备，无需额外加装复杂的传动转接部件。
