史密斯三合一花岗岩多功能复合机床

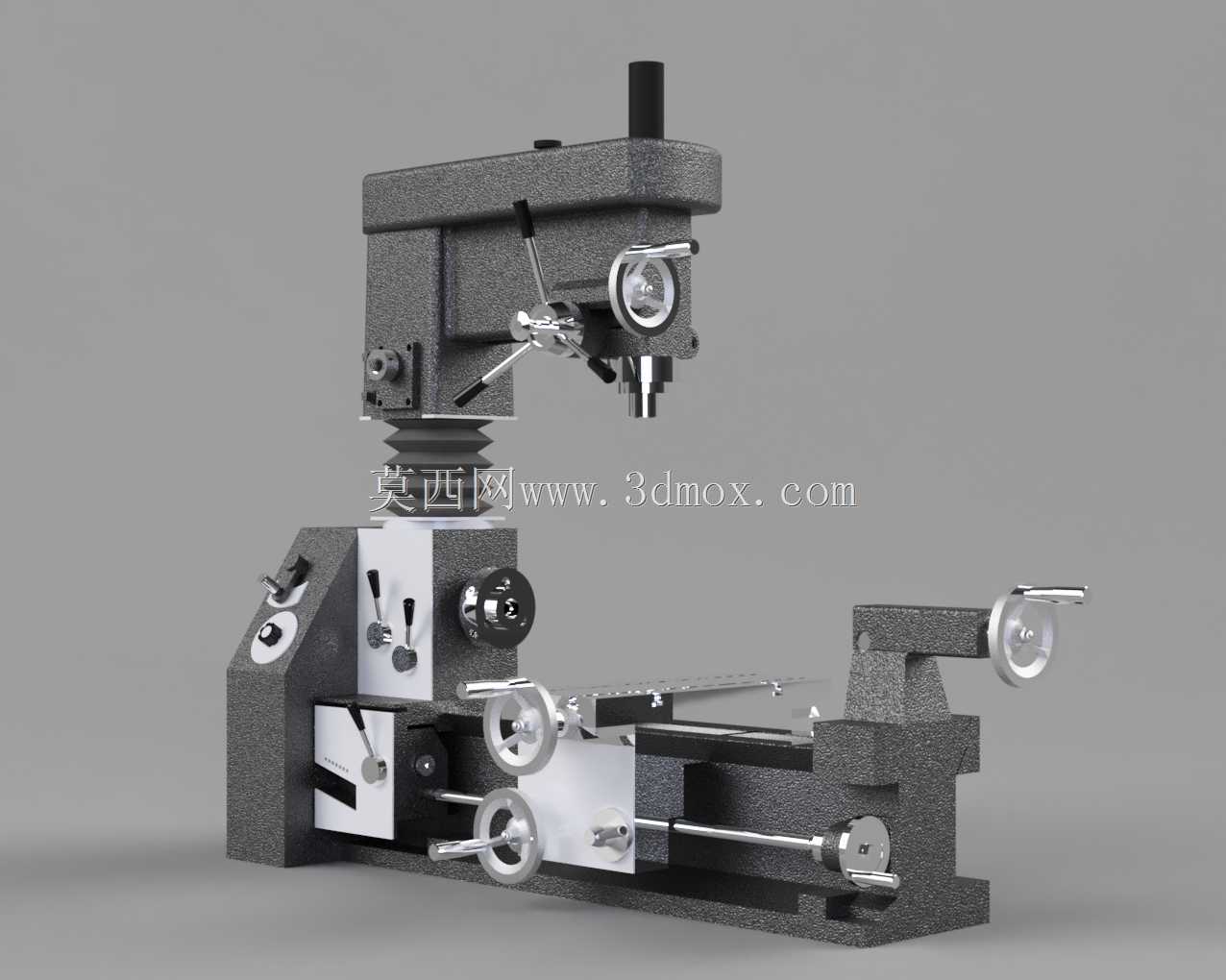

这款复合加工设备整合了车削、钻削、铣削三类核心机加工功能，针对小型加工场景、教学实训、个人工坊的多工序加工需求设计，无需在多台单功能设备间反复拆装转运工件，可在一次装夹定位后完成轴类零件外圆车削、端面车削、内孔镗削，以及工件平面铣削、钻孔、攻丝、铰孔等多类加工工序，大幅降低小批量多工序加工的装夹辅助时长，减少多次装夹带来的形位公差累积。设备床身采用花岗岩材质打造，相比传统铸铁床身，花岗岩具备更优异的阻尼减震特性，加工过程中可有效吸收刀具切削产生的高频振动，提升工件加工表面质量，同时花岗岩的热膨胀系数极低，在车间环境温度出现小幅波动时，床身形变量远小于铸铁材质，能长时间保持加工精度稳定性，适合对加工精度一致性要求较高的小件精密加工场景。从结构布局来看，设备采用紧凑的台式集成设计，车床主轴箱布置在床身左侧，配套三爪卡盘用于装夹回转类工件，横向进给拖板与纵向进给导轨集成在床身中部，刀架可适配车刀、铣刀等多类加工刀具，钻铣动力头垂直布置在床身上方导轨，可通过手轮调节垂直进给行程与水平位置，尾座布置在床身右侧，可搭配顶尖用于长轴类工件的回转支撑，也可安装钻夹头完成长工件的端面钻孔作业。各操作手轮、锁紧手柄、调速拨杆均布置在操作人员易触及的机身前侧与侧面，操作时无需大幅挪动身体即可完成进给调节、主轴启停、部件锁紧等操作，符合小型加工设备的人机操作逻辑。安装边界方面，设备整体占地尺寸适配常规小型加工工作台，无需额外浇筑独立设备基础，放置在承重满足要求的钢制或实木工作台即可使用，外接常规工业用电即可驱动，无需复杂的气源、液压站配套设施，适合空间有限的小型加工场所、院校实训教室、个人DIY工坊使用。设计过程中充分考虑了小型设备的刚性需求，各运动导轨均采用矩形滑动导轨结构，配合可调式镶条可调节导轨配合间隙，在保证进给运动顺畅的同时，兼顾切削过程的结构刚性，避免重载切削时出现导轨颤动让刀的问题；主轴部件采用高精度轴承组支撑，径向跳动与轴向窜动控制在精密加工允许范围内，可满足有色金属、黑色金属小件的精加工需求。日常使用中，可根据加工工序需求切换对应的动力头与刀具，车削作业时锁紧钻铣动力头位置，避免干涉工件回转，钻铣作业时可将车床主轴锁止，将工件装夹在拖板工作台面上完成平面与孔系加工，三类功能的切换无需复杂的拆装操作，仅通过对应部件的锁紧与解锁即可完成工况转换，操作门槛较低，适合具备基础机加工操作经验的人员使用。
