适配机床的史密斯定制工位储物支架

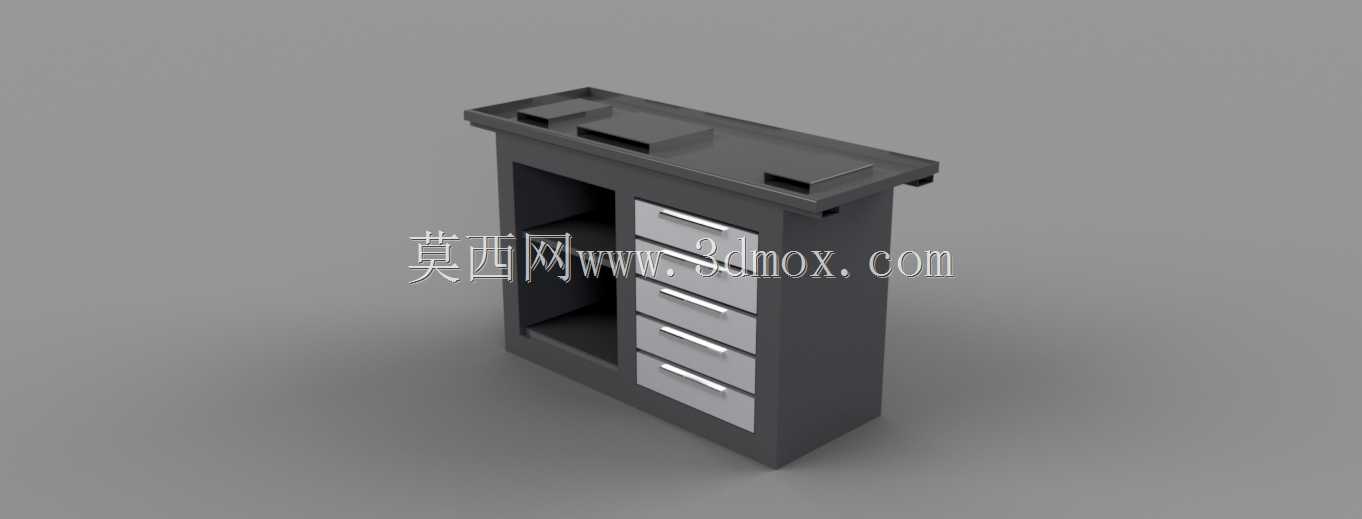

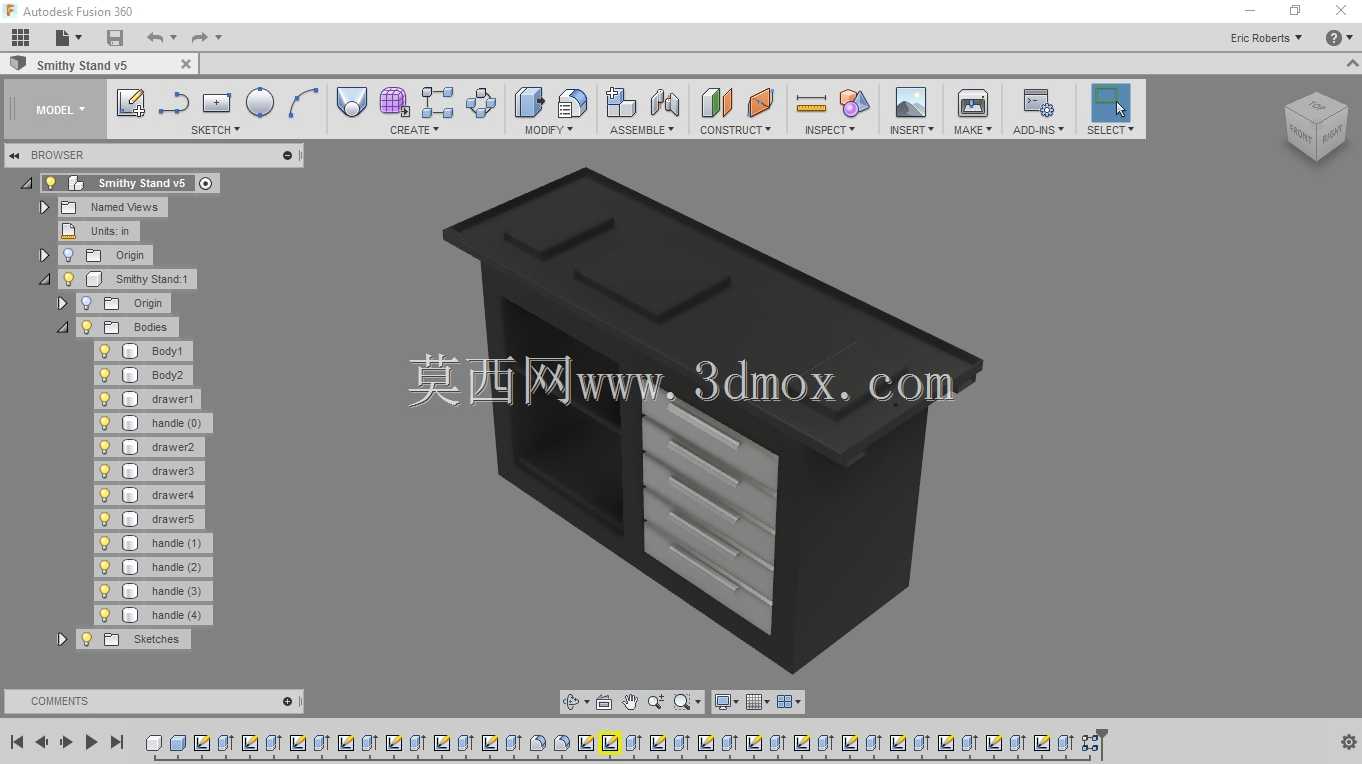

这款定制支架主要适配Granite 1324与Midas 1220两款加工设备，在机加工车间的工位布局中，这类支架通常紧邻机床操作侧布置，用来解决操作人员作业时工具、量具、待加工小件及加工辅料的就近存取问题，减少操作人员往返工具柜与机床之间的走动距离，压缩单件加工的辅助准备时长。从结构设计来看，支架主体采用框架式焊接结构，外侧预留的安装台面可直接与机床侧部的安装基准面贴合，安装孔位完全匹配对应型号机床的侧装接口，安装后与机床本体保持齐平，不会超出机床原有操作安全边界，避免对操作人员的上下料动作、机床门开合造成干涉。支架左侧设置开放式置物格，适合放置加工过程中频繁取用的扳手、卡盘扳手、毛坯垫块等大件工具，拿取时无需抽拉抽屉，抬手即可完成取放，适配高频作业场景的操作需求；右侧设置四层等规格抽屉，抽屉采用静音滑轨结构，单抽屉承重满足常规量具、小型刀具、加工文档的存放要求，抽屉拉手采用内嵌式金属拉手，避免外凸结构剐蹭操作人员工作服或勾挂加工管线。支架顶部台面做了加厚处理，台面预留的凹槽结构可用来临时放置待检测的加工工件、百分表座等小型检具，台面边缘做了倒角处理，避免尖锐棱边造成磕碰损伤。设计阶段充分考虑了机加工车间的油污、切削液腐蚀环境，支架整体表面做了耐磨喷塑处理，抽屉面板采用耐油污的金属面板，日常清理时只需用棉纱擦拭即可去除表面附着的切削液与油污，不会出现漆面脱落、锈蚀的问题。支架底部设置可调式支撑脚，可根据车间地面的平整度调整支撑高度，保证支架整体处于水平状态，避免抽屉因支架倾斜出现滑动无法闭合的问题，同时可调脚的橡胶垫可缓冲机床运行时传递的振动，降低抽屉内量具因振动出现精度偏移的概率。从安装边界来看，支架整体宽度控制在机床侧部空余空间范围内，深度不超过机床操作踏板的外侧边缘，安装后不会占用车间的安全通道空间，同时支架与机床之间预留了10mm的间隙，避免机床运行时的振动直接传递到支架上，减少支架结构的共振疲劳。
