台式计算机ATX电源钣金外壳结构设计

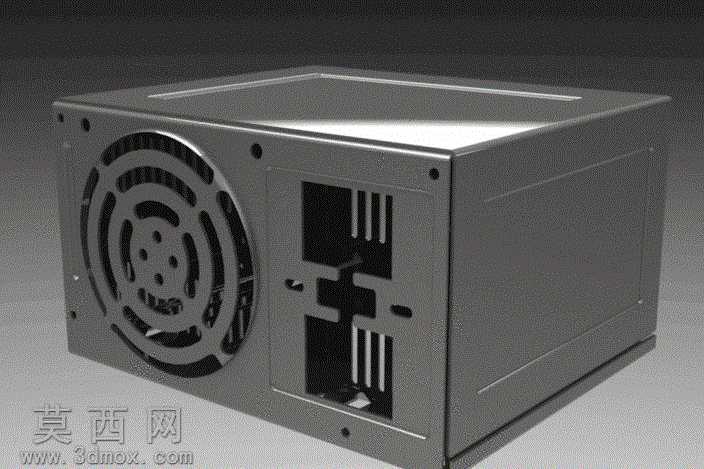

本作品为台式计算机350W规格ATX电源的钣金外壳三维设计，建模过程以钣金成形工艺逻辑为核心，依托三维设计软件完成全参数化结构搭建，重点验证钣金模块的折弯、切口、冲压特征的成形适配性。建模阶段首先依据标准ATX电源的安装尺寸规范，确定外壳的整体长宽高基准，采用等厚冷轧钢板作为基础材质，通过基体法兰特征构建外壳的主体围合结构，针对钣金件的折弯工艺预留合理的折弯扣除值，确保折弯后各安装面的尺寸公差符合电脑机箱的电源位安装要求。结构细节设计上，在壳体的进风面设计了同心圆排布的通风栅格与风扇安装孔位，栅格采用冲压切口特征生成，既保证通风散热的有效通流面积，又兼顾钣金壳体的结构强度，避免冲压后出现板材变形；在电源输出接口面，精准预留了主板供电接口、显卡供电接口、外设供电接口的对应开孔，开孔边缘设计了折弯翻边结构，既可以提升开孔处的结构刚度，也能避免安装接口时锋利的板材边缘割伤线材；壳体的拼接位置设计了对应的卡扣定位结构与螺丝固定孔位，孔位采用钣金冲压的冲孔特征生成，所有孔位的同轴度、位置度均匹配标准电源的内部元器件安装要求，确保电源PCB板、散热片、风扇等部件可以顺利完成装配。渲染阶段采用哑光深灰金属材质模拟真实冷轧钢板喷塑后的表面质感，调整材质的粗糙度与金属度参数，还原商用电源外壳的细腻磨砂质感，场景布光采用柔和的侧上方主光源搭配辅助补光，清晰呈现壳体表面的结构细节与通风孔的通透层次，同时避免过度反光掩盖钣金的折弯棱角与结构特征。整个设计过程严格遵循钣金加工的工艺要求，所有特征均具备实际生产可制造性，没有出现无法通过常规钣金冲压、折弯工艺实现的结构，既满足350W台式机电源的结构防护、通风散热、安装固定的核心功能需求，也通过规整的结构排布提升了壳体的整体结构强度，减少板材使用量的同时避免共振产生的噪音，可直接用于同类电源产品的外壳结构参考与工艺验证。
