微型UZI冲锋枪外观结构三维建模作品

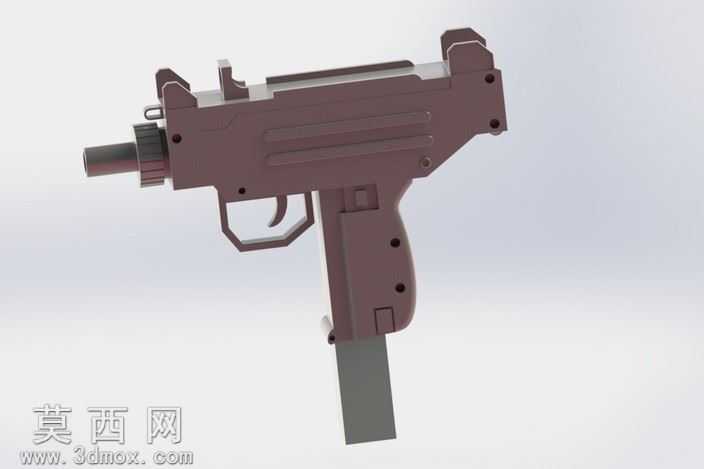

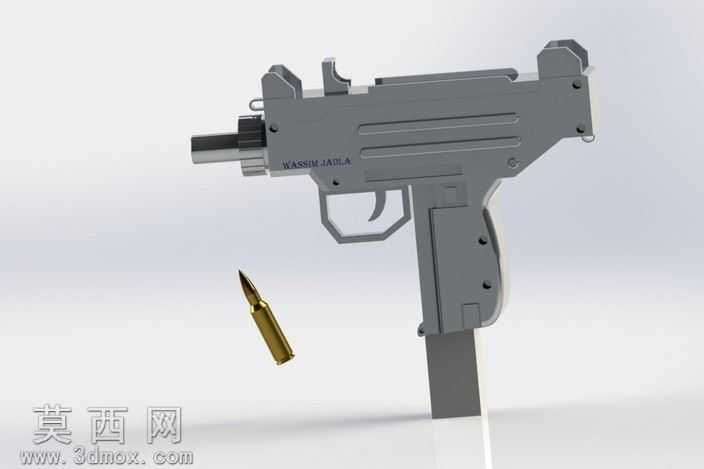

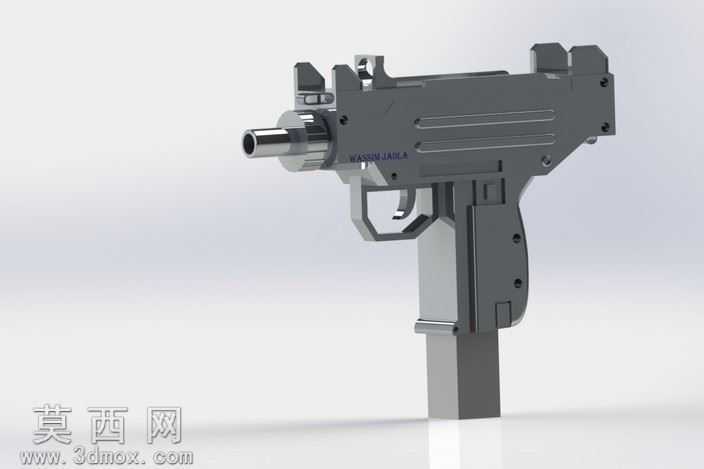

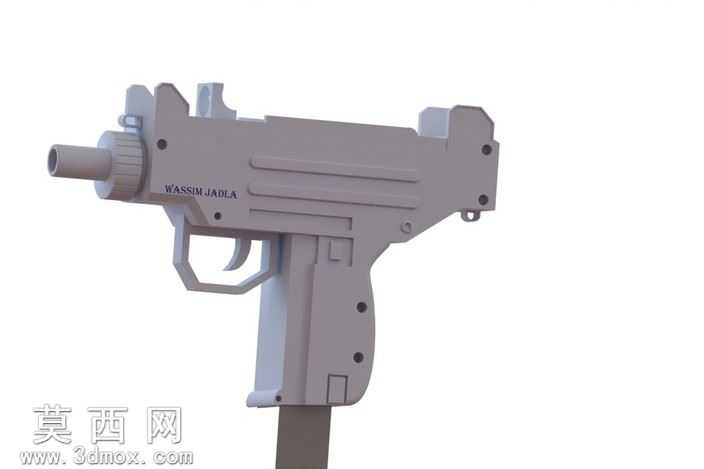

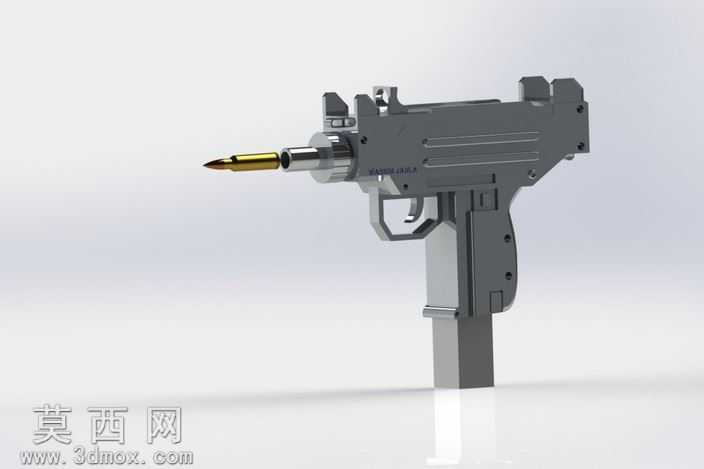

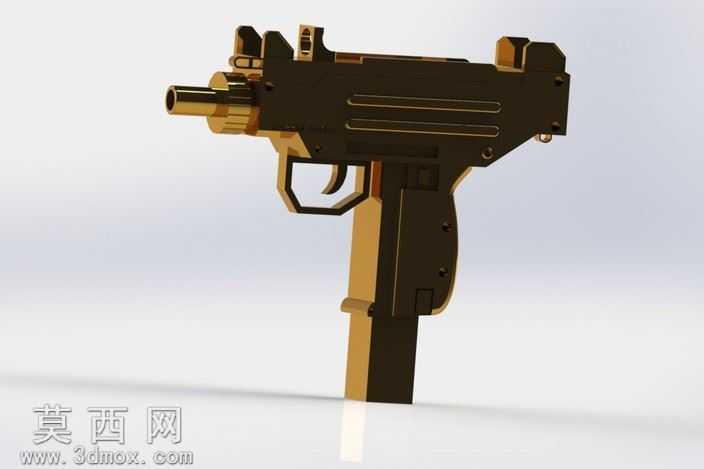

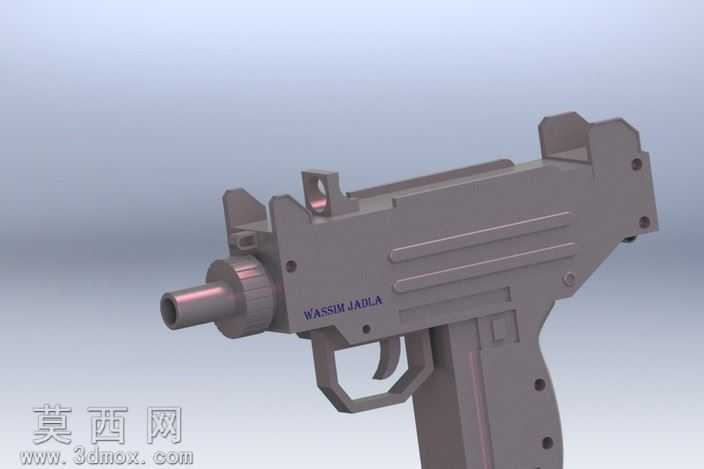

本作品为微型UZI冲锋枪的等比例外观结构三维建模成果，建模阶段以真实枪械的公开尺寸参数为基准，在SolidWorks软件中采用自底向上的建模逻辑完成全零件构建：首先通过草图绘制勾勒出机匣主体的轮廓线，利用拉伸、切除特征完成机匣的基础腔体与外部轮廓塑造，针对机匣表面的安装孔位、防滑凹槽细节，采用线性阵列与异形孔向导工具保证孔位间距与尺寸的精准度，避免手动绘制带来的尺寸偏差。枪管部分单独建模，通过旋转凸台特征构建枪管的圆柱主体，额外添加枪口处的螺纹结构与准星基座细节，还原真实枪械的枪口装配特征。握把组件建模时充分参考人体工程学握持弧度，通过放样曲面工具平滑过渡握把与机匣的连接区域，握把表面的防滑纹理采用包覆特征实现，保证纹理深度均匀一致，弹匣部分采用薄壁拉伸特征构建弹匣外壳，添加弹匣插口处的卡扣凸台与底部的封盖结构，还原弹匣与机匣的装配定位关系。扳机组件部分单独拆分出扳机、扳机护圈、阻铁等外露零件，通过配合关系完成扳机的活动限位模拟，直观展现枪械的操作结构逻辑。渲染阶段采用哑光深棕金属材质模拟枪械主体的金属烤蓝质感，调整材质的粗糙度参数至0.3左右，避免过度反光带来的塑料感，枪管部分采用稍亮的金属材质区分，弹匣部分添加轻微的磨砂质感模拟工程塑料材质特性，场景采用浅灰色渐变背景，搭配柔和的三点布光，主光源从侧上方45度角照射，突出枪械的轮廓立体感，辅光源补充暗部细节避免阴影过重，背光源勾勒枪械边缘轮廓，让整体渲染效果更具真实感。建模过程中严格控制各零件的装配间隙，所有活动部件的配合公差控制在合理范围内，既保证外观的还原度，也为后续的结构拆解、运动仿真预留了参数基础，整体模型无破面、无重叠面，特征树逻辑清晰，可直接用于外观展示、3D打印参考或相关科普内容制作。
