RC燃油动力车单缸发动机曲轴箱结构

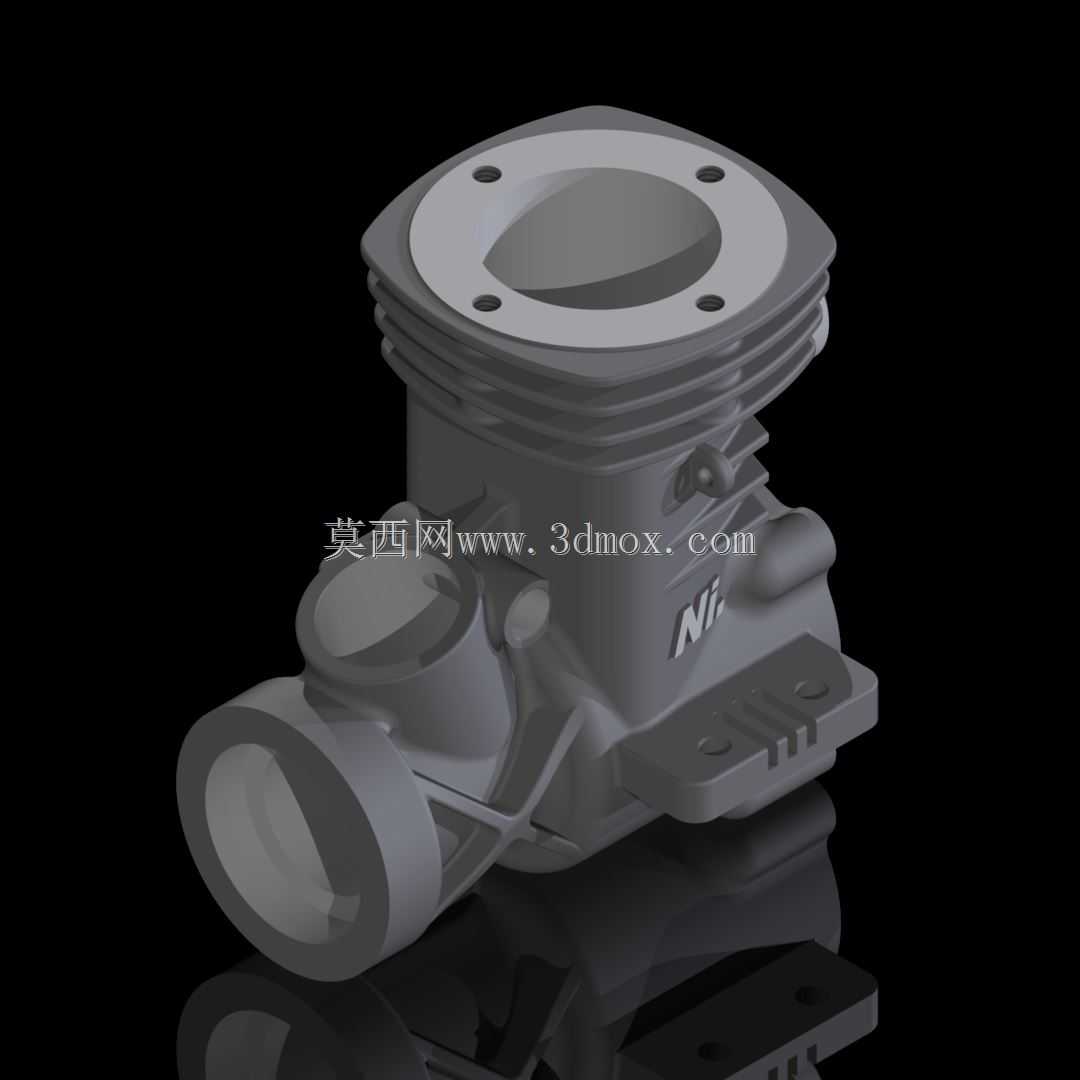

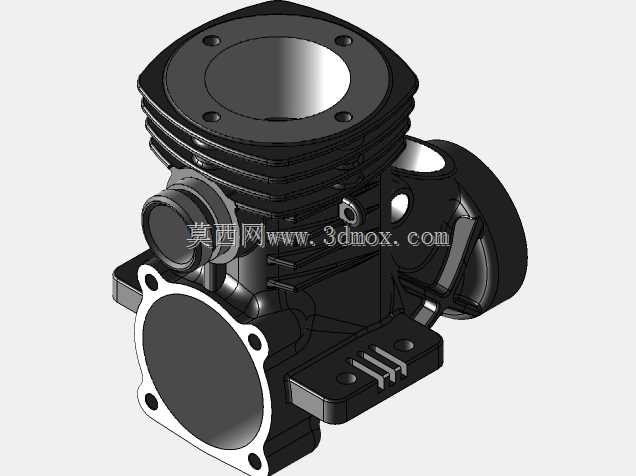

这款曲轴箱是RC燃油动力模型车单缸内燃机的核心承载壳体，主要应用于1:8、1:10比例的越野、平跑燃油遥控模型场景，是模型动力系统的装配基体，承担着容纳曲柄连杆机构、整合进排气通路、连接气缸与传动组件、密封曲轴腔的核心作用，直接决定模型发动机的运行稳定性与动力输出可靠性。从功能特性来看，该曲轴箱采用一体化压铸式结构设计，上部设置带四个均布安装孔的气缸对接法兰面，能够精准匹配同规格风冷气缸的定位需求，法兰面的平面度公差控制在0.02mm以内，可保证气缸垫压紧后的密封效果，避免压缩冲程出现漏气泄压问题；侧部整合了化油器安装接口与排气通路衔接位，无需额外加装转接构件即可完成燃油供给系统与排气系统的装配，减少了模型组装过程中的配件匹配难度；下部预留了曲轴轴承安装座与传动输出轴避让空间，能够支撑曲轴高速回转，同时为离合器组件提供安装基准，保证动力输出的同轴度。从设计思路来看，这款曲轴箱充分考虑了RC模型发动机高转速、轻量化的使用需求，壳体外壁设置了多道环形散热鳍片，能够在模型高速行进过程中借助迎面气流带走曲轴箱内的热量，避免长时间高负荷运转出现润滑油过热失效的问题；壳体外部设置了多处加强筋结构，在不额外增加壳体壁厚的前提下提升了整体结构强度，能够承受模型发动机每分钟两万转以上的高频振动，避免出现壳体开裂、安装位松脱的故障；同时壳体上预留了发动机固定脚位，脚位上设置了长条形调节孔，可适配不同品牌模型车架的安装间距，具备较好的通用性。从安装边界来看，该曲轴箱上部气缸对接法兰的对角安装孔距为28mm，侧部化油器安装接口的内径为12mm，下部固定脚位的横向跨距为36mm，整体外形轮廓紧凑，不会与模型车架的转向机构、悬挂组件产生运动干涉，装配时仅需匹配对应规格的密封垫与紧固件即可完成组装，能够满足模型爱好者改装、维修RC燃油车动力系统的实际需求。
