小排量V型八缸动力装置结构设计

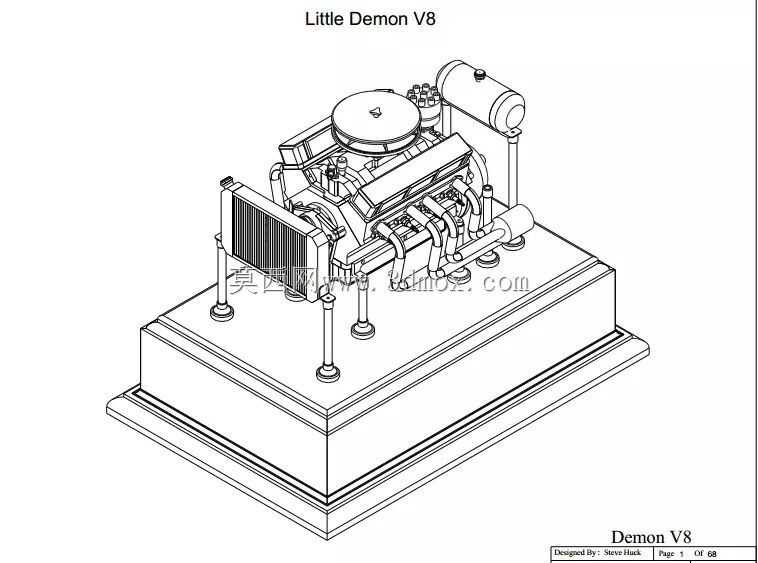

这款V型八缸动力装置主要面向小型动力输出场景设计，可适配小型改装载具、桌面动力演示装置、小型特种作业装备的动力需求，能够在紧凑的安装空间内提供平顺的八缸动力输出，相较于同排量直列机型，V型布局的曲轴长度更短，运转时的一阶二阶振动更小，不需要额外加装大体积平衡轴结构就能获得优异的运转平顺性，适合对动力输出质感、安装空间有较高要求的应用场景。从实际用途来看，该装置既可以作为小型燃油动力载具的核心动力源，也可作为机械教学场景下的内燃机结构演示教具，直观展示V型八缸引擎的配气机构、冷却回路、供油系统、曲轴连杆机构的布局逻辑与运动关系，帮助学习者快速理解多缸内燃机的工作原理。在功能特性上，该机型采用90度V型缸体夹角设计，这个夹角能够平衡两侧缸体的做功间隔，让曲轴每旋转90度就有一个气缸完成做功行程，动力输出的连贯性极强，运转时的扭矩波动极小；配套设计了独立的进气滤清结构、横置散热水箱、侧置排气歧管与顶部供油组件，完整还原了全尺寸V8发动机的外围附件布局，同时针对小排量场景优化了附件体积，避免附属部件占用过多安装空间。设计思路上，这款机型优先兼顾紧凑性与结构完整性，在缩小缸体排量的同时保留了V8引擎的经典结构特征，缸盖部分采用集成式气道设计，减少了外接管路的数量，降低了整体结构的复杂度；底座部分采用带阶梯造型的集成安装基座，将引擎的支撑脚、安装定位面整合为一体，不需要额外制作安装支架就能完成整机固定，降低了装配难度。外形尺寸与安装边界方面，该机型整机轮廓尺寸为296mm×150mm×172mm，排量为120cc，适配的工作转速区间为1500-7200rpm，低转速区间就能输出稳定的扭矩，高转速区间的运转振动依然保持在较低水平；安装时需要预留前后左右各10mm的操作空间用于管路连接与调试，底部基座的四个支撑脚为主要受力点，安装面平面度公差需要控制在0.1mm以内，避免基座受力变形影响曲轴的同轴度，外接油路、水路的接口都布置在机身外侧，不需要拆解主体结构就能完成管线接驳，后期维护调试十分便捷。整体结构在还原经典V8引擎布局的同时，针对小尺寸应用场景做了大量适配优化，既保留了八缸机型的动力平顺性优势，又解决了传统V8引擎体积过大难以适配小型场景的问题。
