多足仿生侦察探测机械机器人结构设计

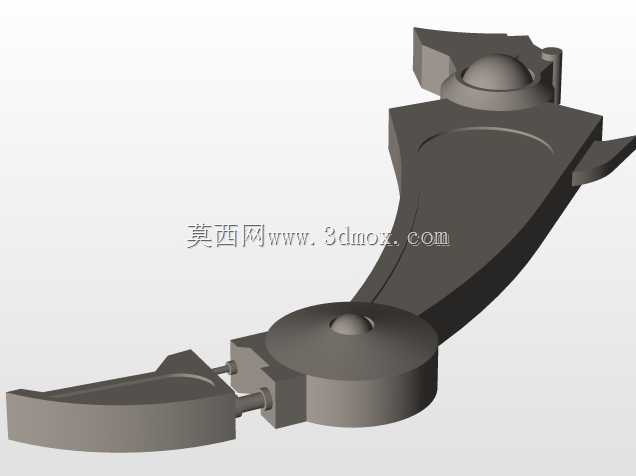

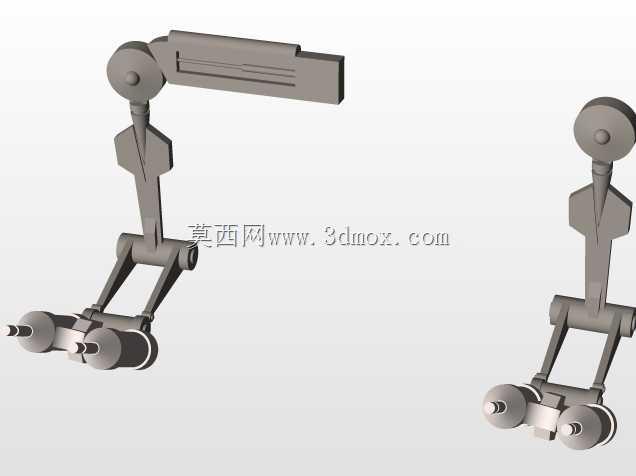

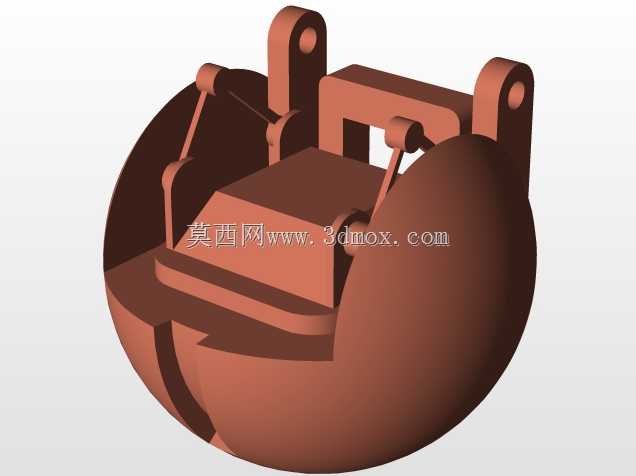

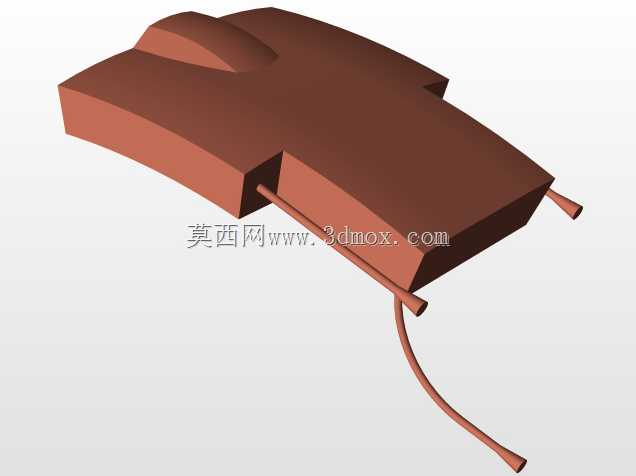

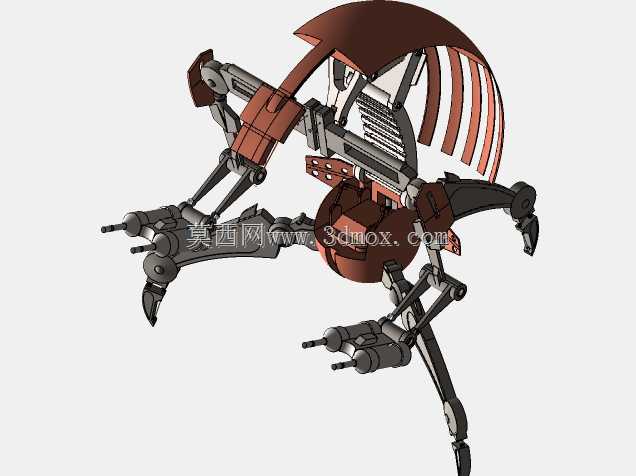

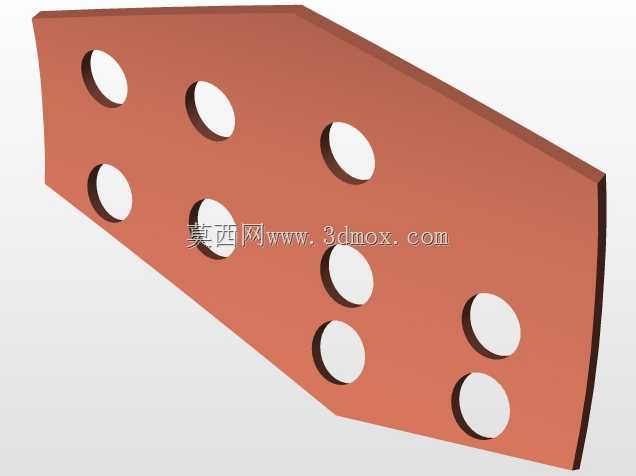

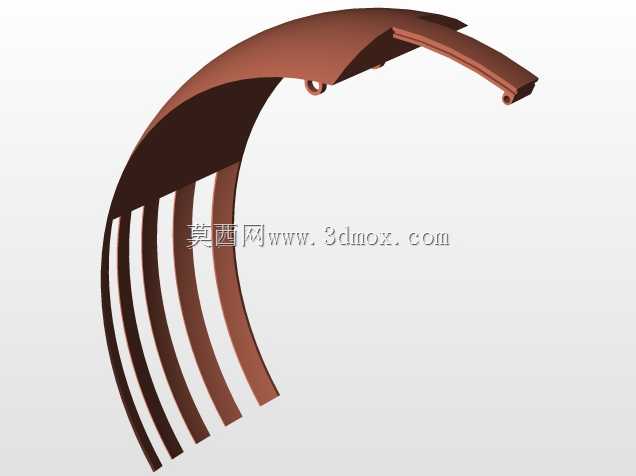

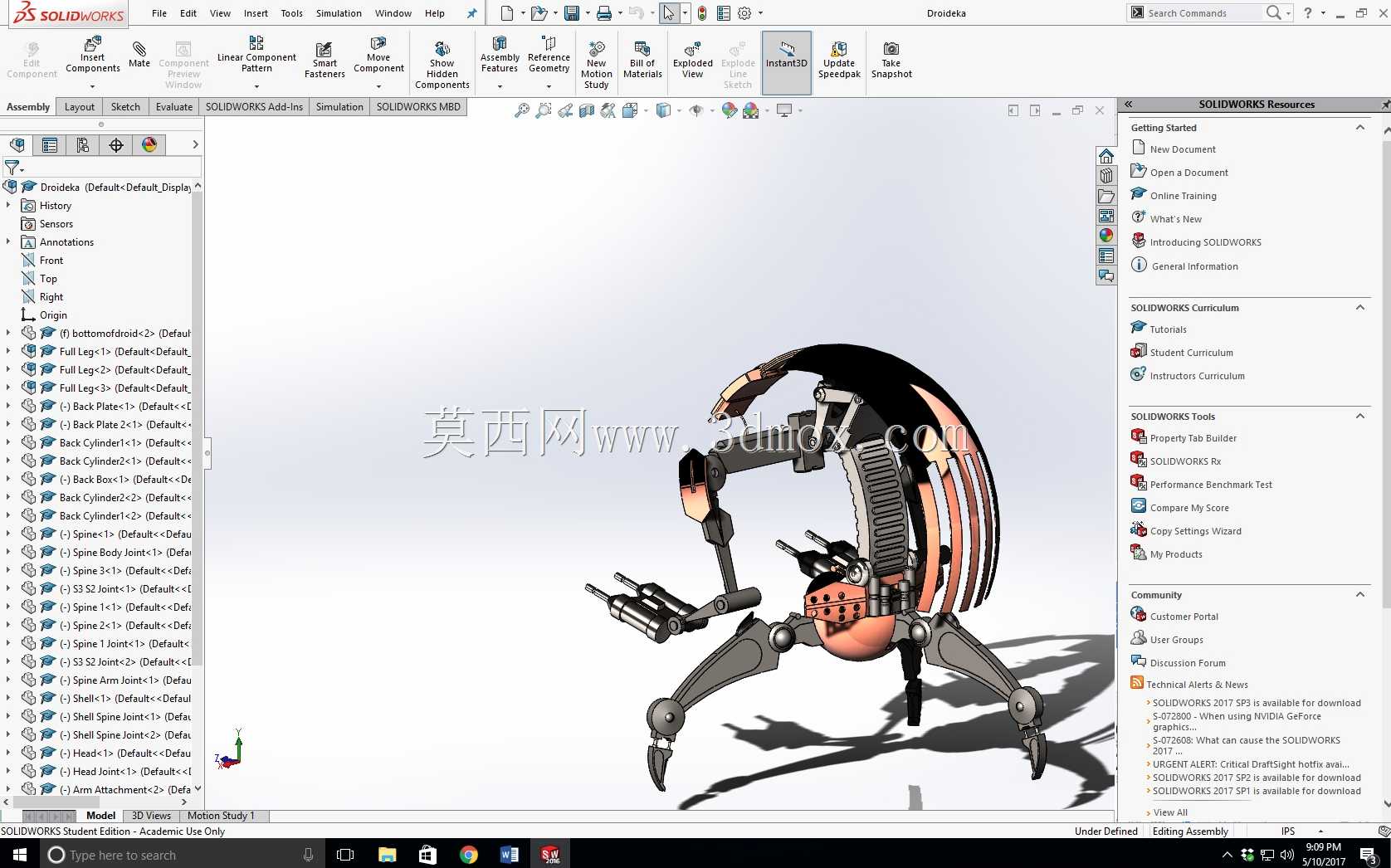

这款多足仿生机械结构的设计，最初面向复杂地形下的近距离探测作业场景，针对轮式、履带式移动机构难以通过的碎石堆、狭窄坑道、灾后建筑废墟等非结构化地形开发，可搭载小型探测传感器、采样模块完成指定区域的抵近作业，替代人员进入存在坍塌风险、有毒有害介质残留的危险区域完成数据采集工作。从结构设计逻辑来看，整体采用仿节肢动物的躯体布局，上部壳体参考甲壳类生物的外轮廓做弧形曲面设计，既可以为内部搭载的控制板、电池、传感模块提供安装空间，弧形外壳也能在机构发生侧翻、碰撞时分散冲击力，避免内部元器件受挤压损坏。躯体中部为核心承载框架，所有足肢的铰接支座都集成在该框架上，框架采用镂空式筋板结构，在保证整体结构刚度的前提下尽可能降低自重，减少足肢驱动端的负载。足肢部分采用三段式铰接结构，每段肢体之间通过转动副连接，每个转动副预留了驱动元件的安装位，可根据实际负载需求选配微型舵机或伺服电机作为驱动，足端设计为圆弧状钝头结构，接触地面时可自适应调整接触角度，在硬质光滑地面、松软泥土地面都能保证足够的接触面积，避免行走过程中出现打滑、下陷的问题。从安装边界来看，整体结构的躯体宽度控制在常规成年人手掌尺寸范围内，足肢完全展开时的最大跨距可覆盖直径400毫米的圆形区域，足肢完全收拢时整体外轮廓可放入直径150毫米的圆柱形收纳空间，方便搭载在小型移动平台上完成运输投放。设计过程中对所有铰接位置的运动干涉做了完整校核，每个关节的转动角度范围都根据实际行走步态做了限位设计，避免足肢摆动过程中碰撞躯体外壳或相邻肢体，同时在每个铰接位置预留了走线槽，驱动元件的连接线可通过肢体内部的空腔汇入躯体主腔室，避免线缆外露在行走过程中被杂物勾扯损坏。该结构的躯体上部预留了通用安装螺孔阵列，可根据不同的作业需求快速更换搭载模块，无论是可见光摄像头、气体检测传感器还是小型采样机械手，都可以直接通过螺孔固定，无需对主体结构做二次修改。足肢的每一段结构都设计为可拆分的装配式结构，若某一段肢体在作业过程中发生碰撞损坏，可单独更换损坏段的零件，无需替换整个足肢，降低后期维护的成本与难度。
