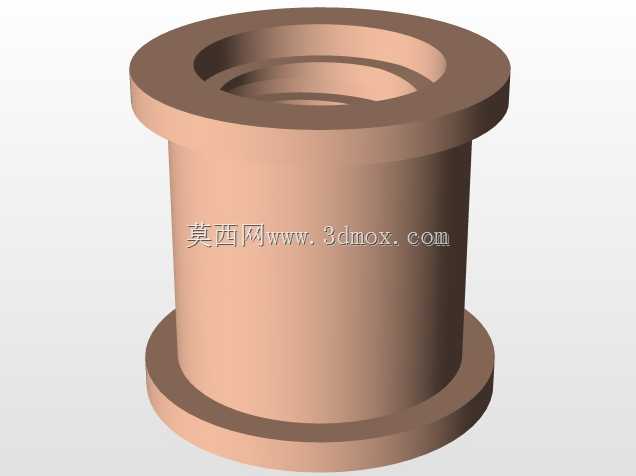

手动螺旋施压加工设备结构设计

这款螺旋施压结构的核心应用场景覆盖小批量五金件压装、薄材冲孔打标、小型零件过盈配合装配等工况，在五金维修工位、教学实训车间、小作坊式加工点都能见到这类结构的身影，相比大型液压、气动压力设备，它不需要外接动力源，完全依靠螺旋副的机械增力实现压力输出，对场地配套要求极低，哪怕是没有气源、电源的临时作业点也能正常使用。从结构设计逻辑来看，整体采用单立柱悬臂式布局，顶部的圆形施压盘作为直接施力部件，盘面做了大直径圆角过渡处理，避免压合过程中应力集中刮伤工件表面，长螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能承受持续的轴向载荷，不会因为频繁施压出现螺纹滑牙、变形的问题。设计时特意将施压盘的工作面做了平面度公差控制，保证压合时工件受力均匀，不会出现偏载导致的压装歪斜、零件压废的情况，单立柱的导向段和螺杆保持同轴度公差在0.1mm以内，下压过程中不会出现盘面晃动、偏移的问题。从安装边界来看，这类结构通常需要配套固定在工作台面上使用，底座预留的安装孔位可以适配常规厚度的钳工工作台，整体占用的横向空间不足0.3平方米，垂直方向的行程可以根据常用加工零件的高度调整螺杆长度，常规款的有效下压行程能满足150mm以内的零件压装需求。实际使用时，操作人员转动顶部的施压盘或者配套的力臂，就能通过螺旋副把旋转扭矩转化为轴向的下压力，增力比可以通过螺纹导程调整，导程越小同等输入扭矩下输出的压力越大，适合需要大压力小行程的压装作业，导程稍大的款式下压速度更快，适合薄材冲裁、快速压合的工况。结构上没有复杂的液压管路、电气线路，日常维护只需要定期给螺纹副加注润滑脂，就能保证长时间顺畅传动，故障率远低于带动力源的压力设备，对于加工频次不高、压力需求不大的作业场景，这类结构的实用性远高于复杂的动力压力设备，也常被集成到小型专用工装里，作为核心的施压执行单元使用，比如轴承压装工装、密封圈压入工装，都可以基于这个螺旋施压结构做针对性的适配修改，更换不同的压头就能适配不同形状零件的压装需求。
