龙门式三轴数控精雕加工设备结构设计

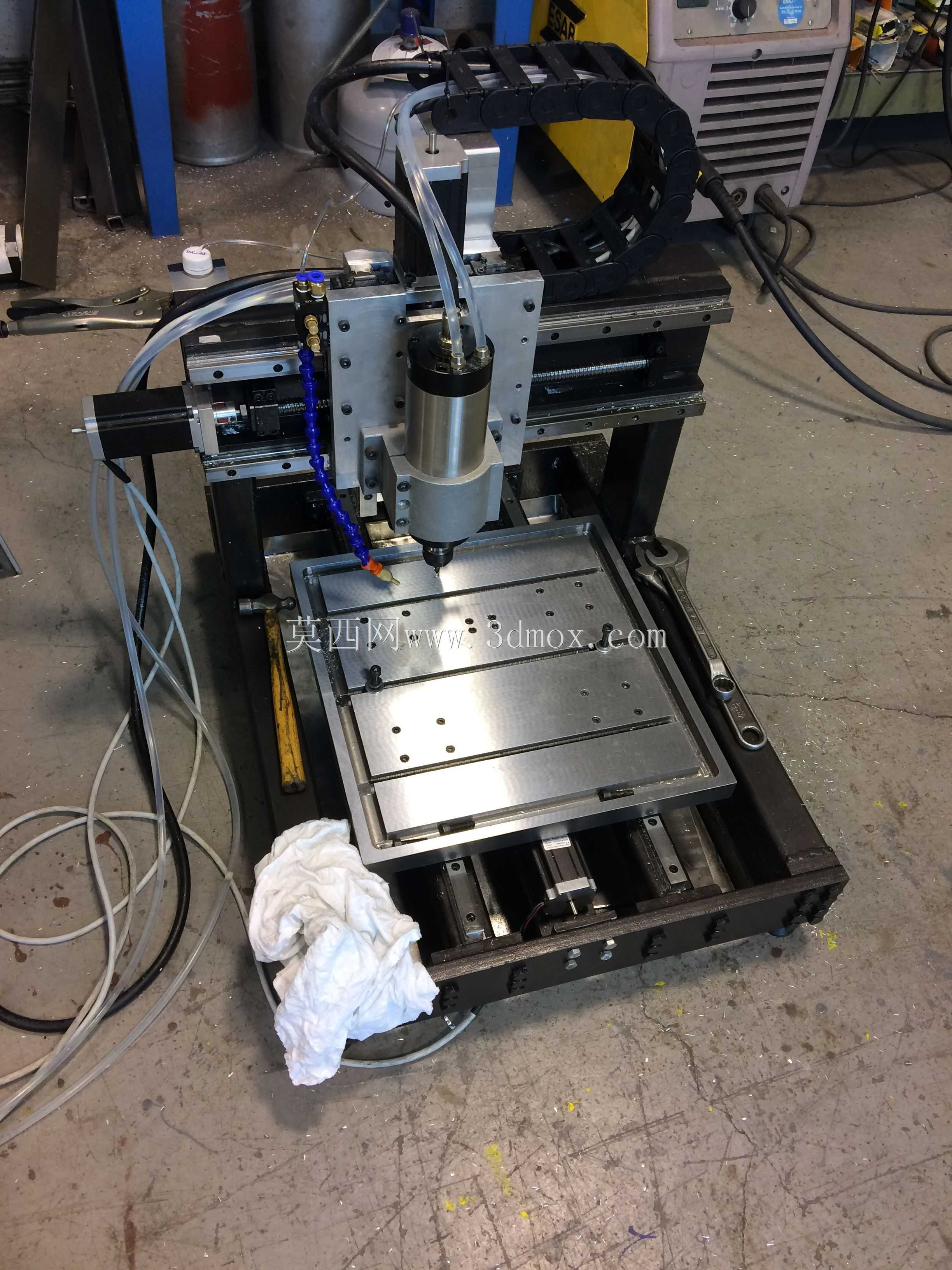

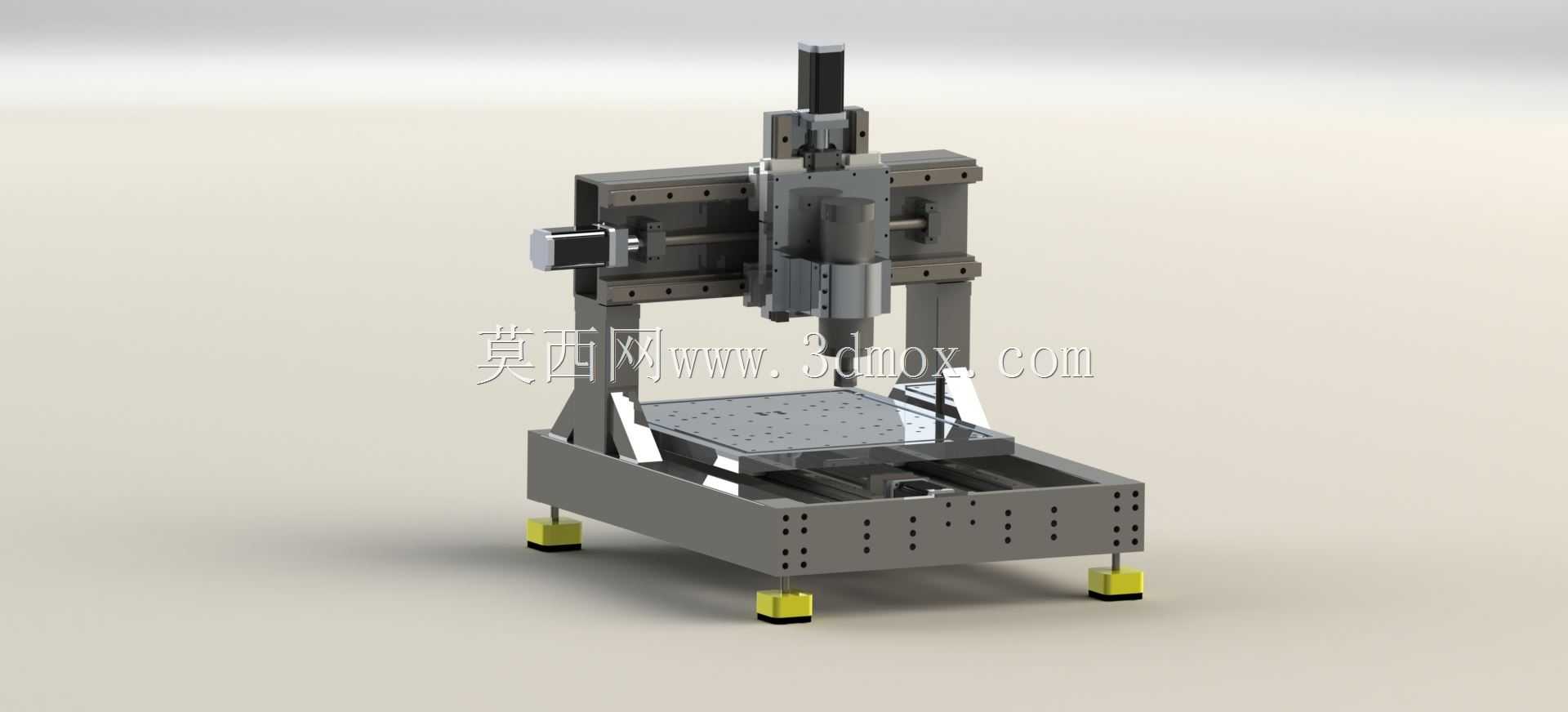

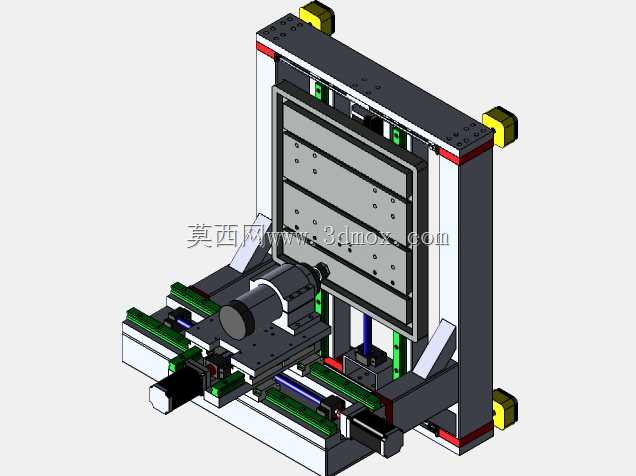

这款龙门式三轴数控加工设备，主要面向小型精密零部件的雕铣加工场景，可覆盖五金零件修边、小型模具型腔精雕、工艺标牌刻制、非金属板材铣切等多类作业需求，适配小型加工车间、个体加工作坊、院校实训实验室等多种使用场景，能够在较小的占地空间内完成常规立式加工设备的多数精加工作业，解决小型场地无法部署大型加工设备的痛点。设备整体采用经典定梁龙门式结构布局，底部为一体式焊接床身基座，基座内部预留了电气元件安装腔与排屑避让空间，床身底部配置四个可调式减震支撑脚，可通过调整脚座高度完成设备水平校准，同时橡胶减震垫能够有效吸收加工过程中产生的振动，避免振动传导至地面影响加工精度，也能减少外部振动对设备加工状态的干扰。床身上方布置十字滑台结构，Y轴传动组件沿床身长度方向铺设，承载X轴滑台做前后方向进给，X轴滑台上方安装带T型槽的加工工作台，工作台面预留多组标准T型槽与螺纹安装孔，可通过压板、夹具快速固定不同外形的待加工工件，工作台的有效装夹区域可适配多数小型零件的装夹需求，无需额外制作复杂工装即可完成常规工件的定位装夹。龙门立柱固定安装在床身两侧的安装基准面上，横梁跨接在两个立柱顶端，Z轴滑枕通过线性导轨挂载在横梁前侧，可沿横梁做左右方向的X向进给，滑枕内部搭载主轴安装座，可带动加工主轴完成上下方向的Z向进给，三个进给轴均采用伺服电机搭配滚珠丝杠的传动组合，配合高刚性线性导轨，可保证进给过程的平稳性与定位精度，满足精雕加工对进给分辨率与重复定位精度的要求。主轴采用高速风冷电主轴配置，可适配不同直径的铣刀、雕刻刀，能够完成铣削、钻孔、雕刻、倒角等多类加工工序，主轴转速覆盖范围广，可根据加工材质的不同调整适配转速，无论是软质的亚克力、木材，还是硬质的铝合金、铜件，都能匹配对应的加工参数获得良好的加工表面质量。设备的整体结构设计充分考虑了安装与维护的便利性，所有传动部件均预留了润滑注油点与检修空间，日常维护时无需拆解主体结构即可完成导轨丝杠的润滑、传动间隙的调整等操作；外部钣金护罩可覆盖传动区域，避免加工过程中产生的切屑、切削液飞溅进入传动副造成部件磨损，同时护罩采用快拆式设计，需要检修时可快速拆卸露出内部结构。设备的安装边界充分考虑小型场地的适配性，整体占地尺寸紧凑，无需特殊的地基处理，放置在平整的硬化地面上完成水平调整即可投入使用，对厂房的层高、承重要求较低，能够灵活部署在不同的加工场景中。
