铝型材框架桌面级三轴数控雕刻设备结构

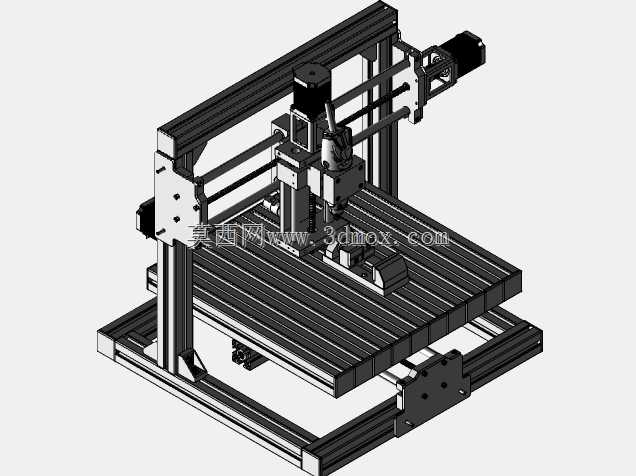

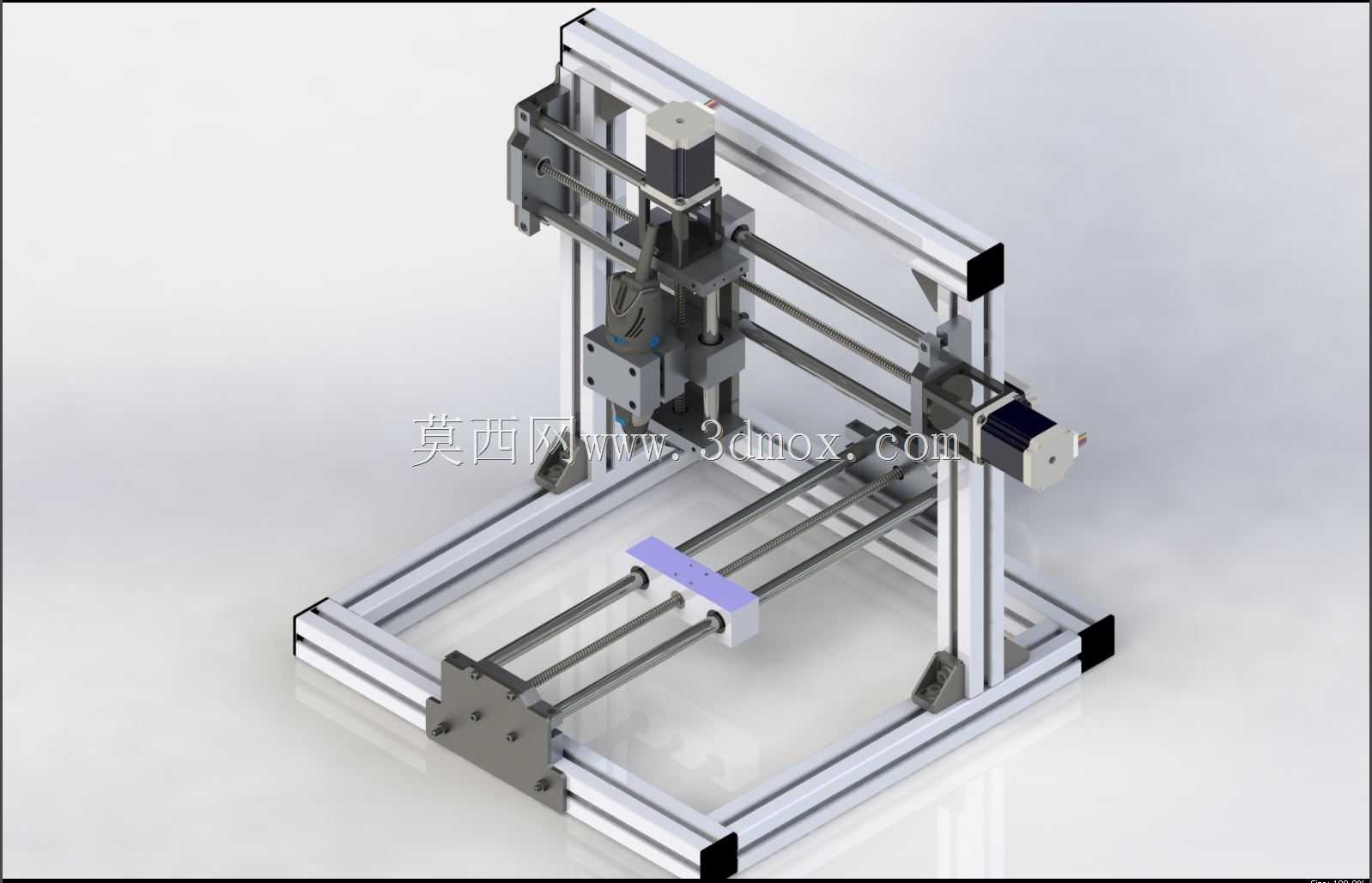

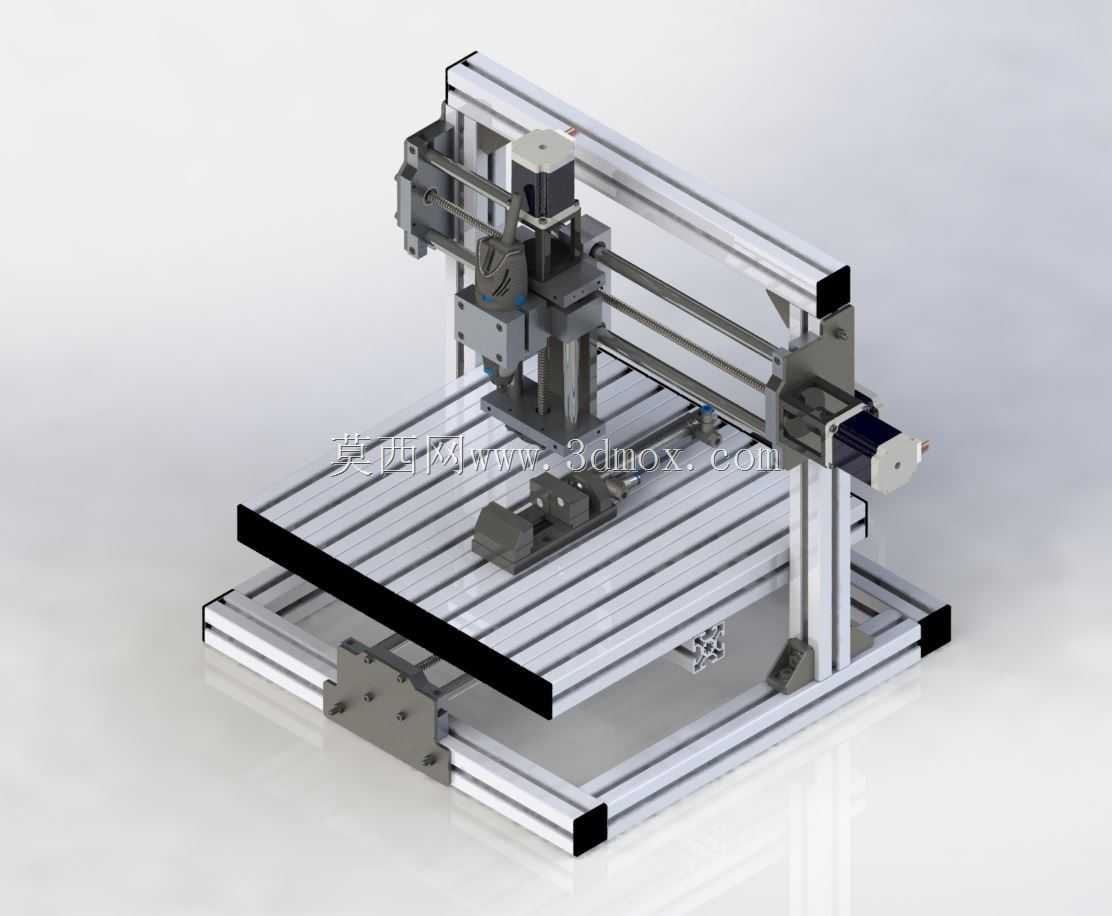

这款桌面式三轴数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、钻孔作业，能够满足小批量定制化零件加工、创意手板制作、教学演示等多元需求，相比大型工业雕刻设备占用空间更小，部署灵活，无需专用工业场地即可投入使用。设备整体采用工业铝型材搭建主体框架，铝型材自带的标准T型槽结构无需额外焊接加工，即可完成所有零部件的定位安装，既保证了框架整体的结构刚性，又大幅降低了组装调试的难度，后期如果需要拓展加工行程、加装功能附件，也可以通过型材槽位快速完成改装，适配不同的加工需求。设备采用经典的笛卡尔坐标系三轴传动布局，X轴横梁跨装在Y轴两侧的导轨滑座上，Z轴主轴滑台挂载在X轴传动滑座上，三个运动轴均采用直线光轴搭配直线轴承作为运动导向部件，配合精密丝杠传递动力，能够保证运动过程的平顺性与定位精度，避免加工过程中出现卡顿、偏移导致的工件报废。驱动端搭载步进电机作为动力源，搭配对应的电机安装座与联轴器，可精准控制各轴的进给速度与移动距离，主轴部分采用通用安装接口，可根据加工材质的不同更换对应功率的雕刻主轴，适配不同的切削负载需求。设备的加工台面采用平整铝型材拼接结构，预留了工件装夹的固定位，可搭配压板、台钳等工装完成不同外形工件的装夹固定，台面下方预留了驱动组件与传动部件的安装空间，整体走线可沿铝型材槽位内嵌布置，避免加工过程中碎屑、切削液剐蹭线路造成故障。从安装边界来看，设备整体长宽尺寸控制在桌面可容纳的范围内，高度适配常规工作台的操作高度，操作人员无需站立即可完成工件装夹、对刀操作、加工参数调整等全流程作业，设备底部可加装减震脚垫，抵消加工过程中产生的振动，进一步提升加工精度，同时降低作业过程中的噪音传递。在设计思路上，这款设备优先考虑了组装便捷性与维护便利性，所有标准零部件均采用市面通用的工业标准件，无需定制特殊加工件即可完成整机组装，后期维护更换配件的成本极低，各轴的行程限位位置预留了传感器安装位，可加装限位开关实现硬限位保护，避免运动超程造成的设备损坏，整体结构兼顾了实用性、改装扩展性与成本可控性，能够满足入门级数控加工场景的绝大多数使用需求。
