防水型大扭矩航模舵机结构设计

这款防水舵机主要面向户外遥控模型、涉水作业小型机器人、工业小型执行机构等场景设计，可在潮湿、溅水甚至短时间浸水的工况下稳定输出扭矩，完成角度偏转的精准控制。在实际应用中，它既可以作为遥控车、遥控船、航模的转向、油门、舵面控制执行部件，也能搭载在小型巡检机器人、教育机器人上作为关节驱动单元，还可用于小型自动化设备的工位切换、挡板开合等需要定角度转动的执行场景，适配多类需要小体积、大扭矩、可靠防护的转动控制需求。

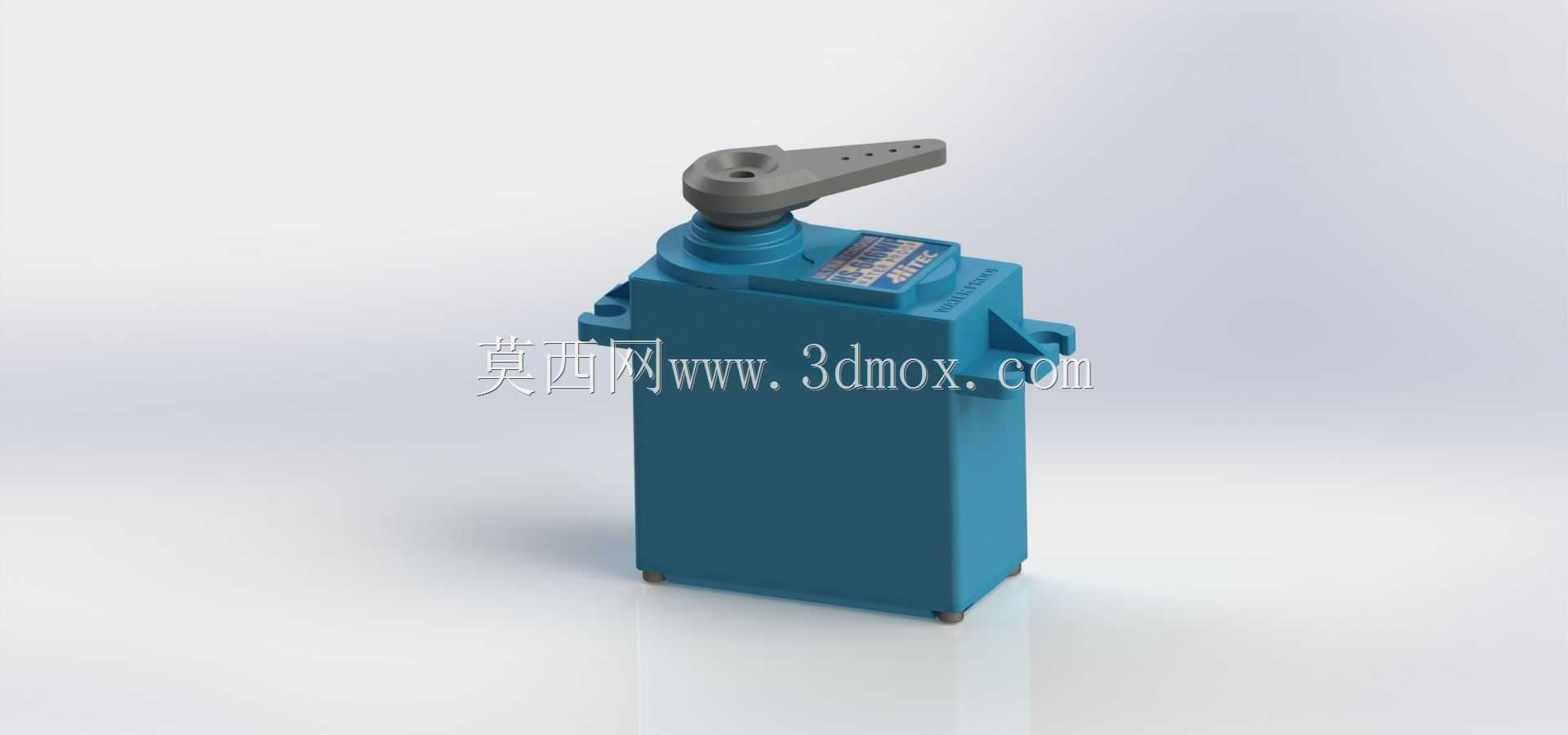

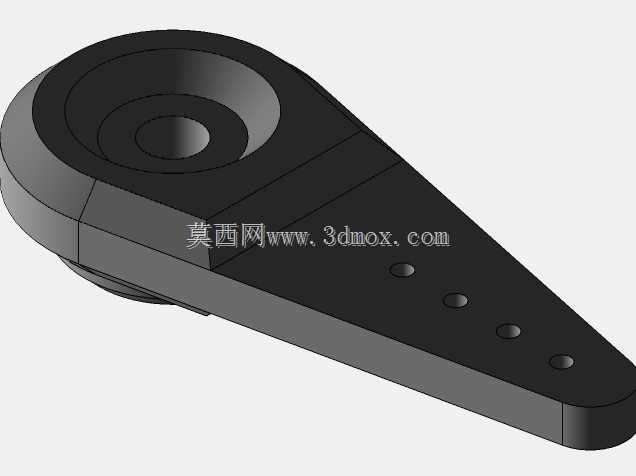

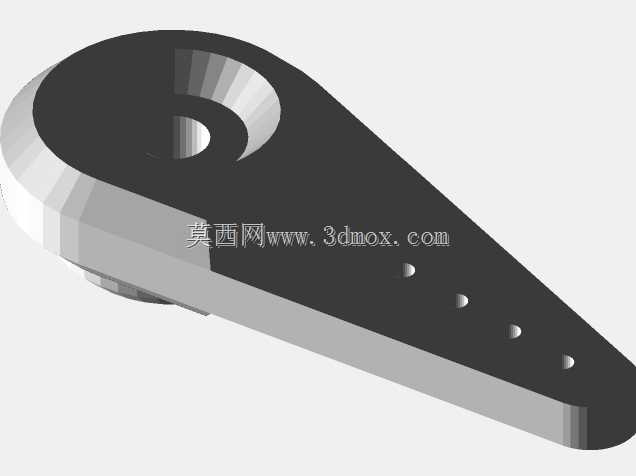

从功能特性来看，这款舵机采用密封式壳体设计，上下壳体结合处、输出轴位置都做了密封结构处理，能够阻挡水汽、灰尘进入内部齿轮组与电路部分，满足户外复杂环境的使用要求；输出端采用标准舵机摇臂安装接口，兼容市面上主流的舵机摇臂、连杆配件，无需额外定制转接件即可完成装配；内部采用金属齿轮组传动，相比塑料齿轮具备更高的承载能力，抗冲击性能更强，在遇到负载突变时不容易出现打齿损坏的问题，能够稳定传递输出扭矩，保证角度控制的精度。

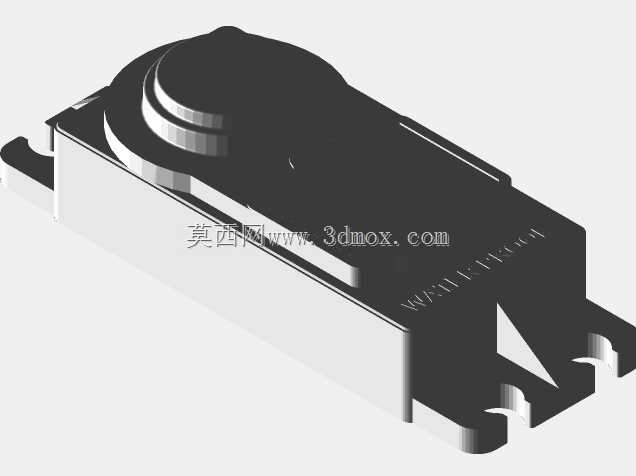

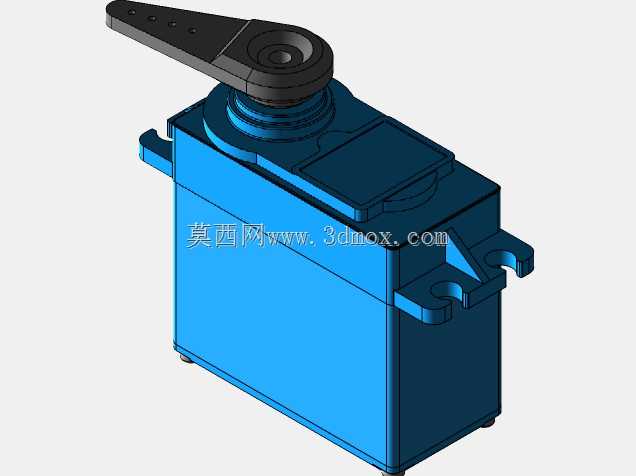

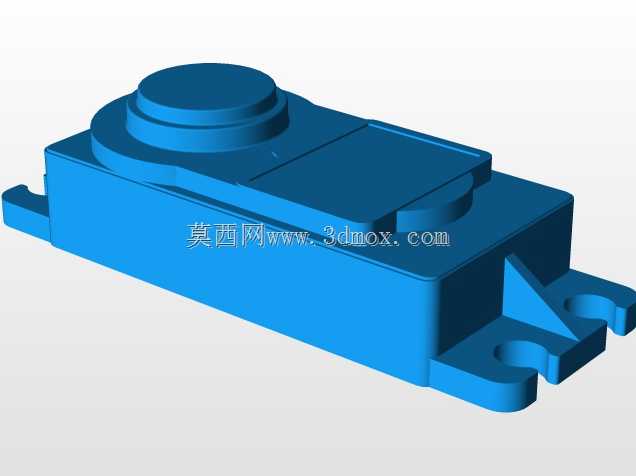

设计过程中，首先围绕防水性能做了壳体结构的优化，将壳体接缝设置在非迎水面位置，输出轴位置采用轴封结构，同时在壳体外部预留了标准的安装耳位，安装孔位间距符合通用舵机的安装规范，能够直接替换同规格的普通非防水舵机，不需要改动原有设备的安装结构。外形上采用方正的长方体主体结构，顶部输出轴位置做了凸起的轴座设计，既给密封结构预留了安装空间，也能提升输出轴部分的结构强度；侧面预留的走线槽可以让舵机连接线平顺引出，避免装配时线材被壳体挤压破损。

安装边界方面，这款舵机的主体长宽尺寸适配标准1:10、1:8比例遥控模型的舵机安装位，安装耳上的通孔可以直接穿过标准规格的固定螺丝，输出轴的高度与通用舵机保持一致，搭配不同长度的摇臂可以获得不同的转动行程与力矩输出范围，安装时只需要保证输出轴转动范围内没有结构干涉，即可完成装配调试，适配各类需要小角度精准转动控制的机构。
