卧式燃油燃气热水锅炉成套设备结构模型

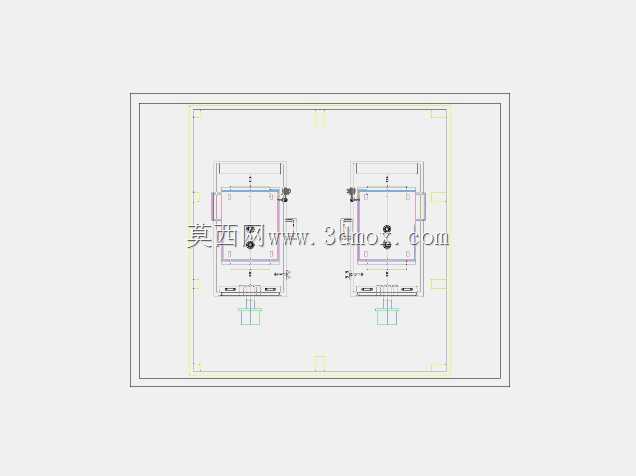

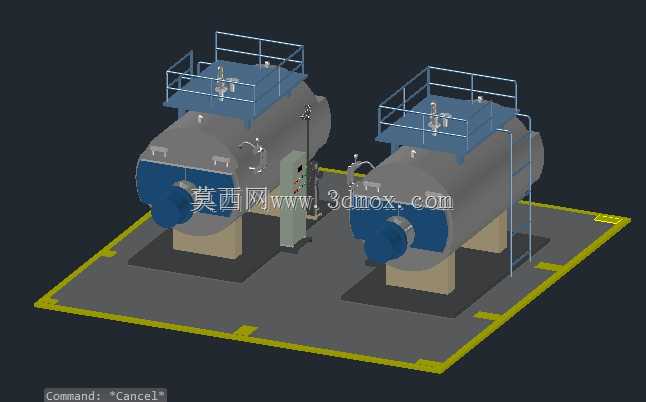

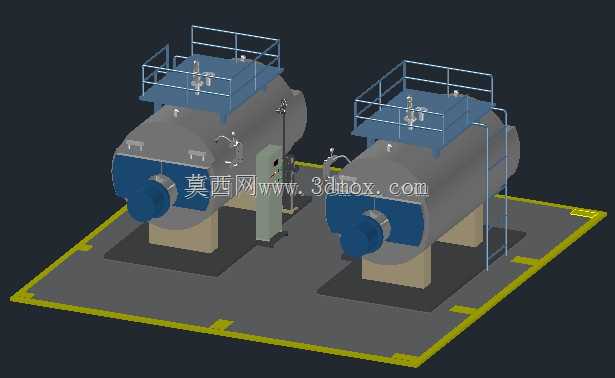

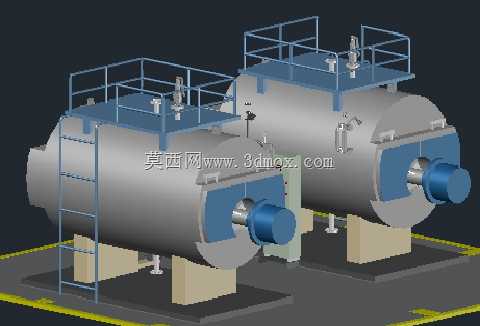

该模型还原的是工业及商用场景常用的卧式内燃火管热水锅炉，这类设备广泛应用于集中供暖小区、商业综合体、工业生产厂区的采暖供热系统，也可作为酒店、医院等公共建筑的生活热水热源设备，能够稳定输出符合温度要求的热水介质，满足不同场景下的热负荷需求。模型完整呈现了两台同规格锅炉并排布置的成套布局，还原了锅炉房内核心设备的排布逻辑，可用于供热系统方案展示、锅炉房布局规划、设备运维培训等场景。从设备功能特性来看，该型锅炉采用湿背式三回程结构设计，燃料在炉胆内燃烧产生的高温烟气依次经过第二回程烟管、第三回程烟管，充分与炉水进行换热，热效率较高，同时配套有燃烧器、安全阀、水位计、爬梯平台、支座等附属结构，完整还原了设备的实际组成。设计过程中优先考虑了设备的运行稳定性与检修便利性，顶部设置的检修平台与侧面直爬梯满足日常巡检、阀门操作与设备检修的操作空间需求，设备底部的混凝土支座设计匹配了设备承重要求，同时预留了排污管路、进出水管路的安装空间。从安装边界来看，单台锅炉的卧式筒体为核心主体，前端燃烧器突出筒体端面，后端为烟箱结构，两台设备并排布置时预留了足够的操作检修通道，设备顶部的平台护栏高度符合安全操作规范，整体布局既满足设备运行的工艺要求，也兼顾了锅炉房内的通风、巡检、管线排布需求。模型对筒体的焊缝结构、烟箱的密封结构、阀门的安装位置都做了细节还原，能够清晰展示设备的内部换热逻辑与外部接口位置，帮助相关人员快速理解锅炉的结构组成与安装要求，在供热项目前期规划、施工技术交底、运维人员培训等环节都能发挥直观的展示作用。
