激光切割往复齿轮齿条传动演示装置

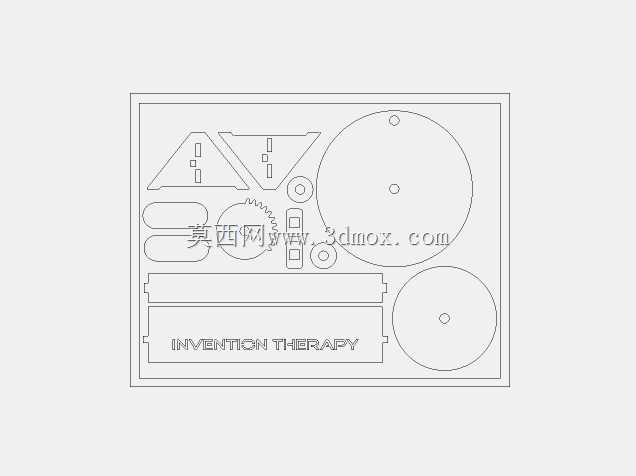

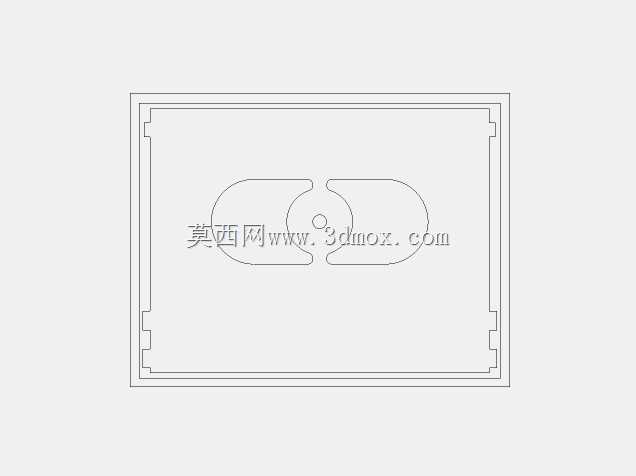

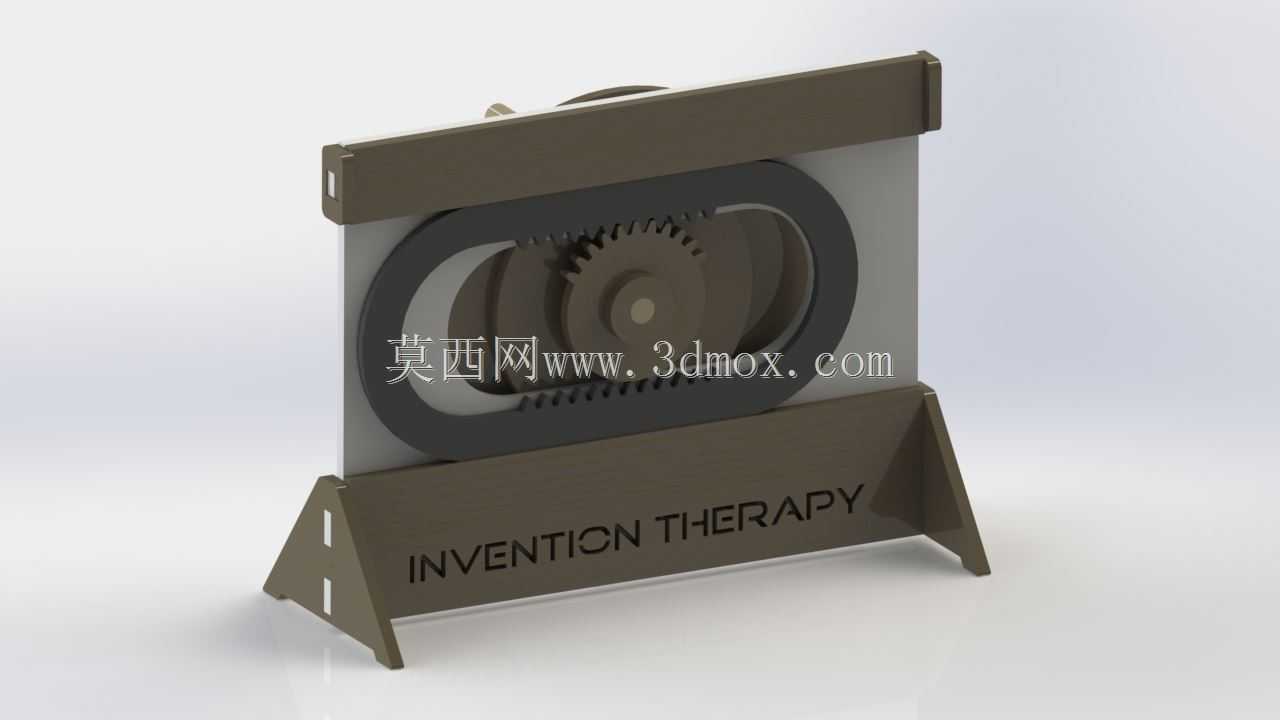

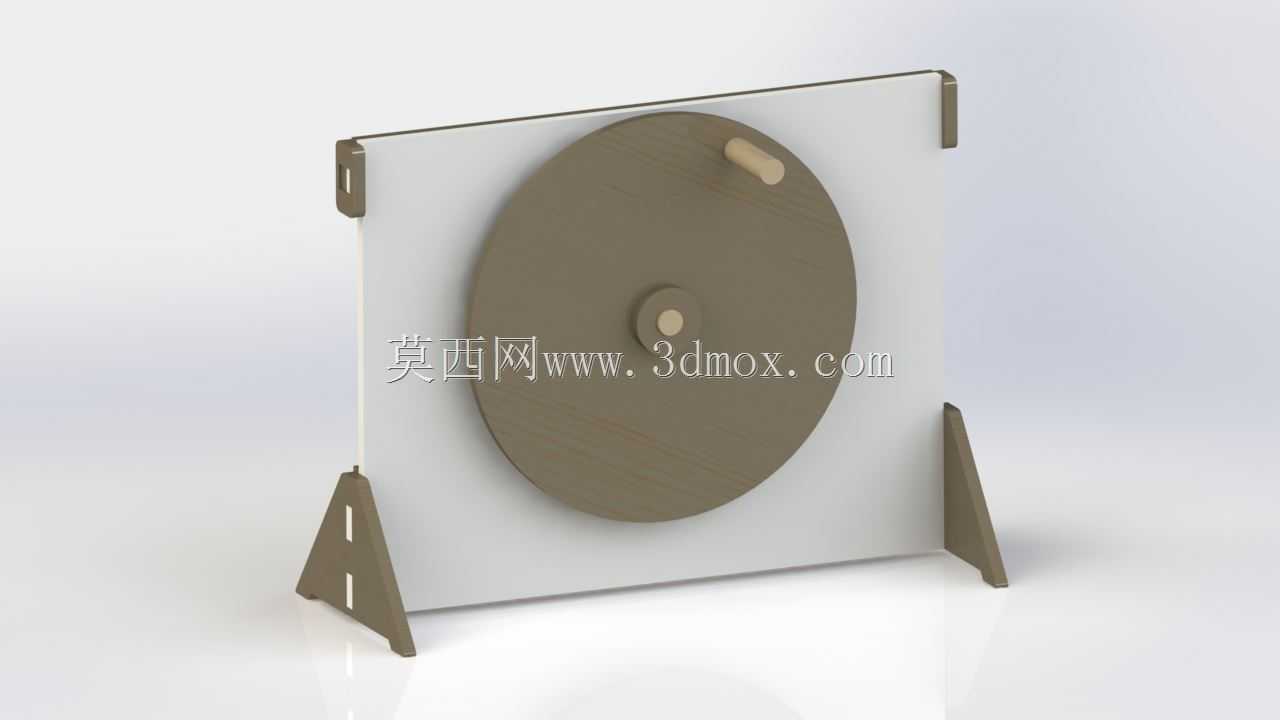

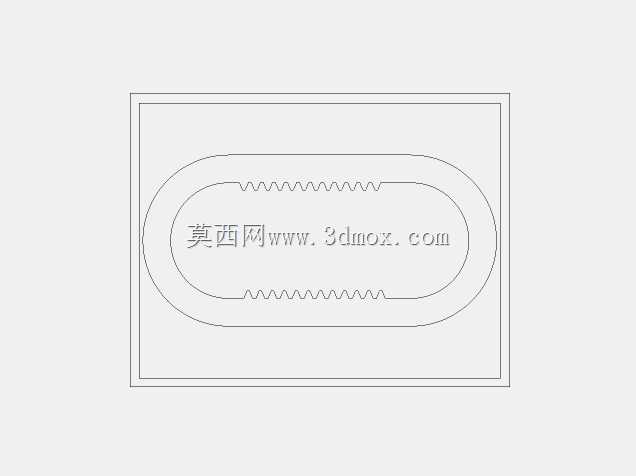

这款往复齿轮齿条装置是面向机械原理教学、创客手工制作场景开发的小型传动演示结构，可直观展示齿轮与齿条配合实现旋转运动转直线往复运动的核心传动逻辑，既可以作为中小学科创教育、职业院校机械基础课程的实操教具，也能作为创客空间激光切割加工的入门实训项目，帮助初学者快速理解非圆齿轮配合异形齿条的特殊运动规律。整套装置采用平板板材切割拼接的结构设计思路，所有零件均从平面板材切割成型，无需复杂的三维曲面加工，仅通过标准紧固件即可完成整体装配，大幅降低了制作门槛与加工成本。装置核心采用特殊轮廓的环形齿条与圆柱齿轮配合，当齿轮绕固定轴持续旋转时，会带动环形齿条沿水平方向做规律往复运动，区别于常规直齿条的单向直线传动，这种环形闭合齿条结构无需额外的换向机构即可实现自动往复，运动过程平稳无卡滞，能清晰展示连续旋转输入到直线往复输出的完整传动过程。装置自带一体化支撑立架，立架底部采用三角支撑结构保证放置稳定性，立板上预留齿轮轴的安装定位孔，同时设置环形齿条的滑动导向槽，确保齿条运动过程中不会出现偏移脱开的问题。整体装配完成后整体尺寸小巧，可直接放置于桌面进行演示，所有板材零件的切割轮廓均预留标准安装公差，拼接时无需额外打磨修配即可顺利组装，销钉连接位置预留对应直径的安装孔，配合木质销钉即可完成无胶快速装配。装置的支撑立架正面预留标识区域，可根据使用场景添加对应演示内容标注，整体结构无外露尖锐边角，教学使用时安全性更高。在功能拓展层面，这套传动结构可作为小型往复运动机构的核心动力单元，适配小型画笔夹持头即可实现自动往复绘图装置，搭配打磨头可改装为小型直线往复打磨工具，也可通过调整齿轮与齿条的轮廓参数，改变往复运动的行程与运动速度规律，满足不同场景的演示与实用改装需求。
