摄影滑轨用相机滑动承载小车结构

　　该滑动承载结构主要面向影视拍摄、短视频创作、商业静物摄影等场景的机位移动需求，作为双轨式摄影滑轨的核心运动部件，承担相机及配套镜头、小型补光附件的承载与平稳滑移功能，解决手动推移相机时的画面抖动、行进轨迹偏移问题，可实现水平、小角度倾斜状态下的匀速平滑位移，满足延时摄影、跟拍镜头、推拉运镜等专业拍摄的机位运动要求。

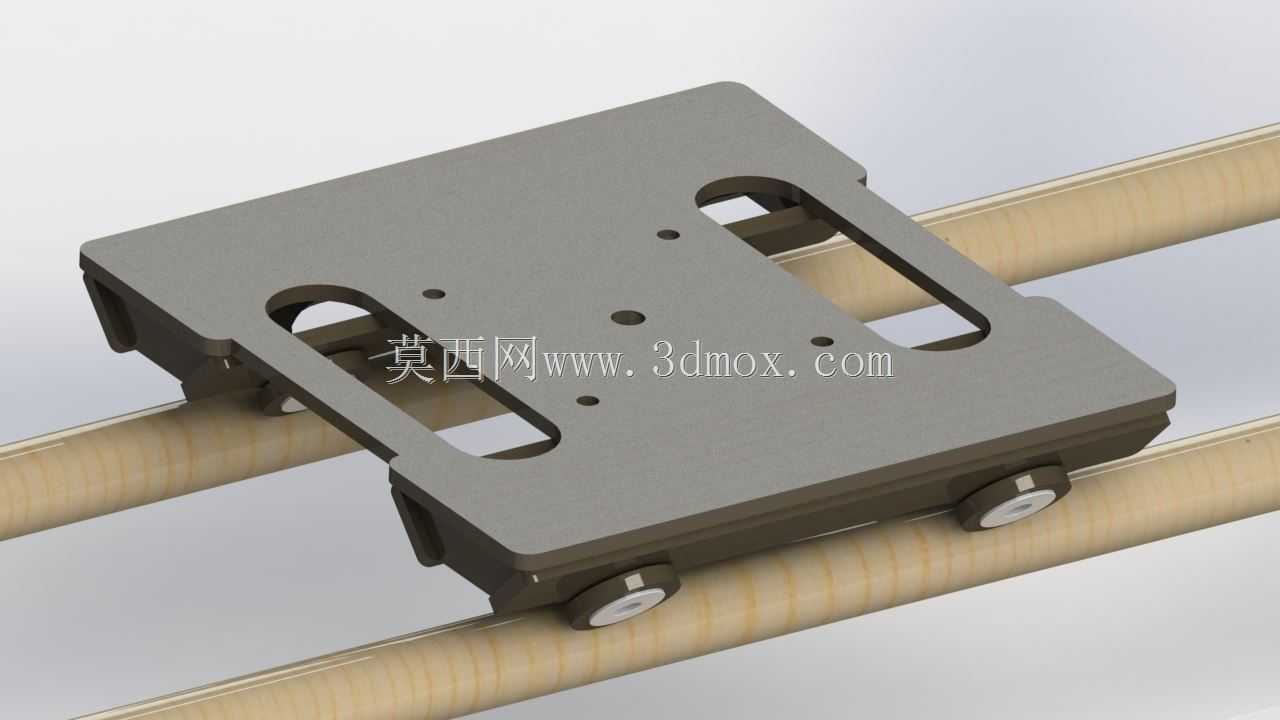

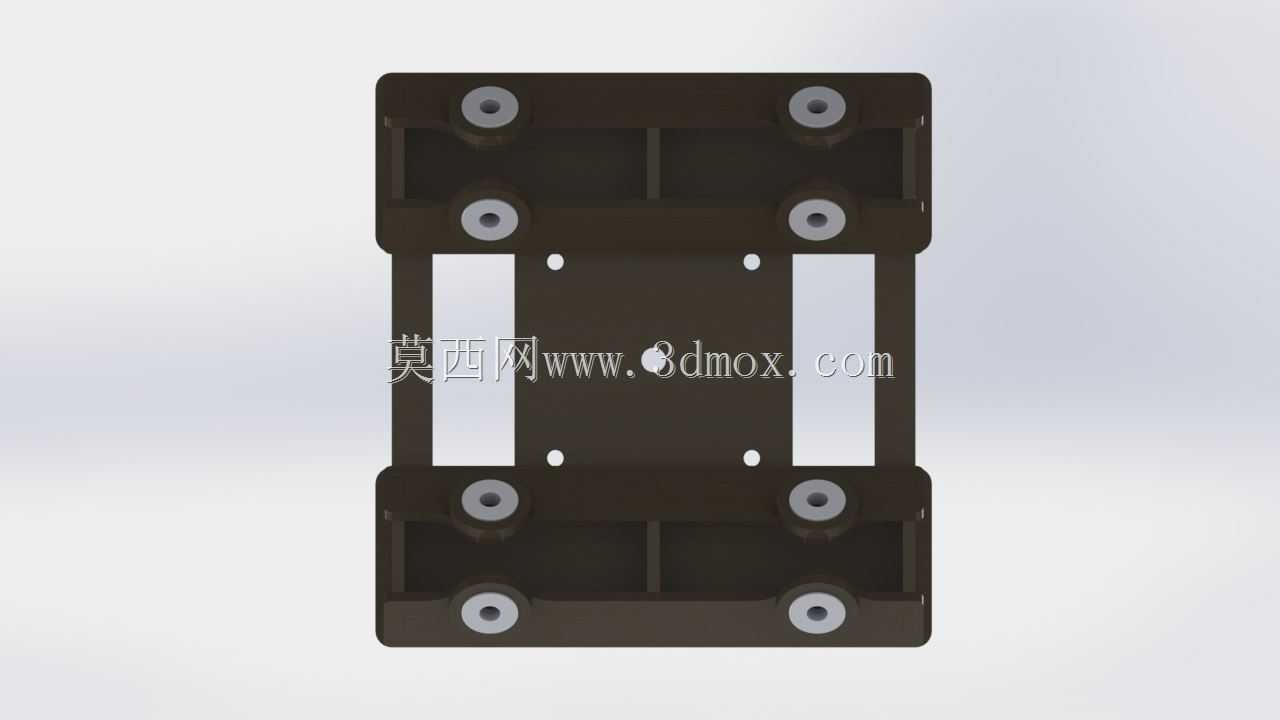

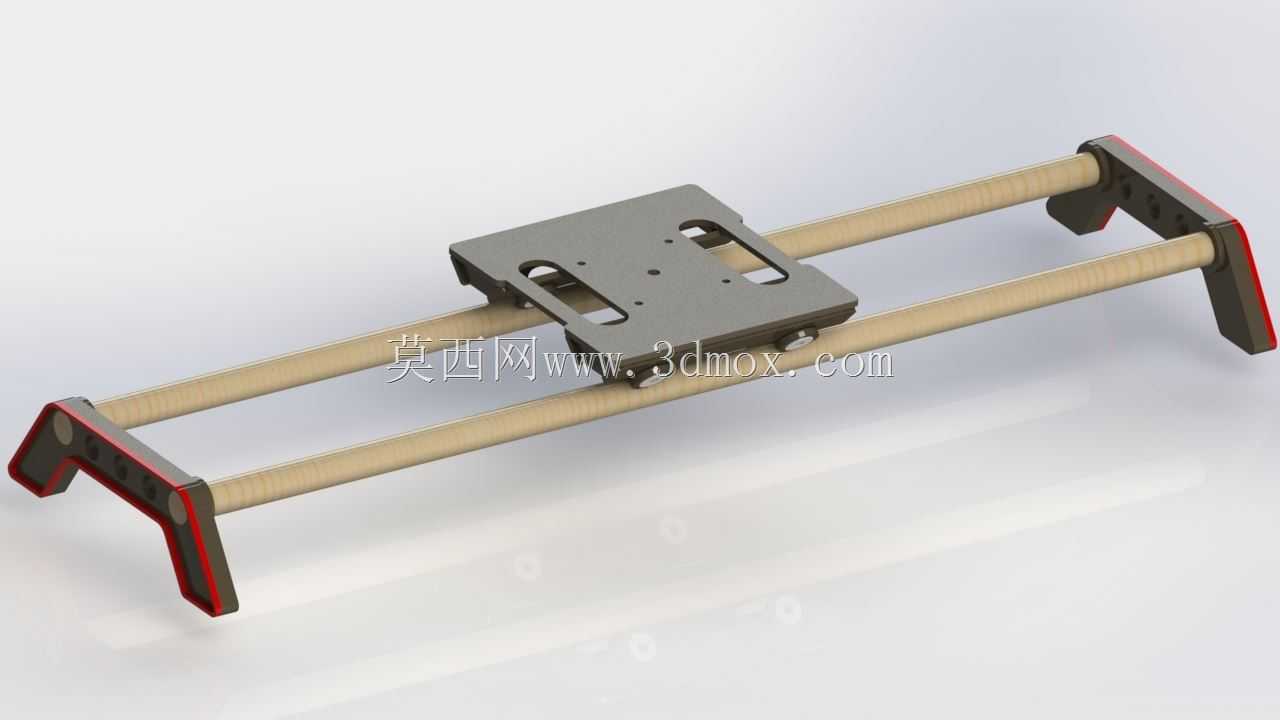

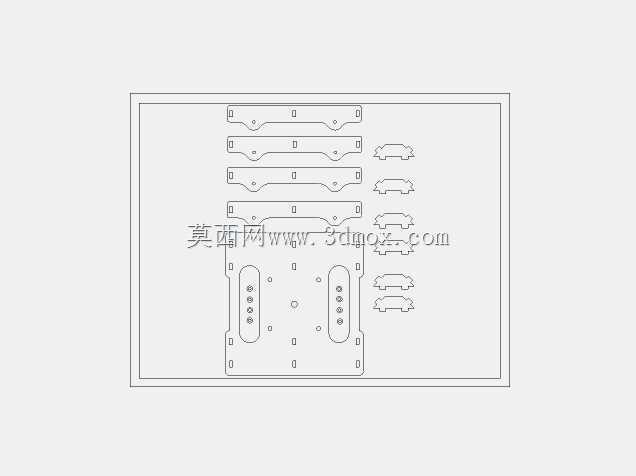

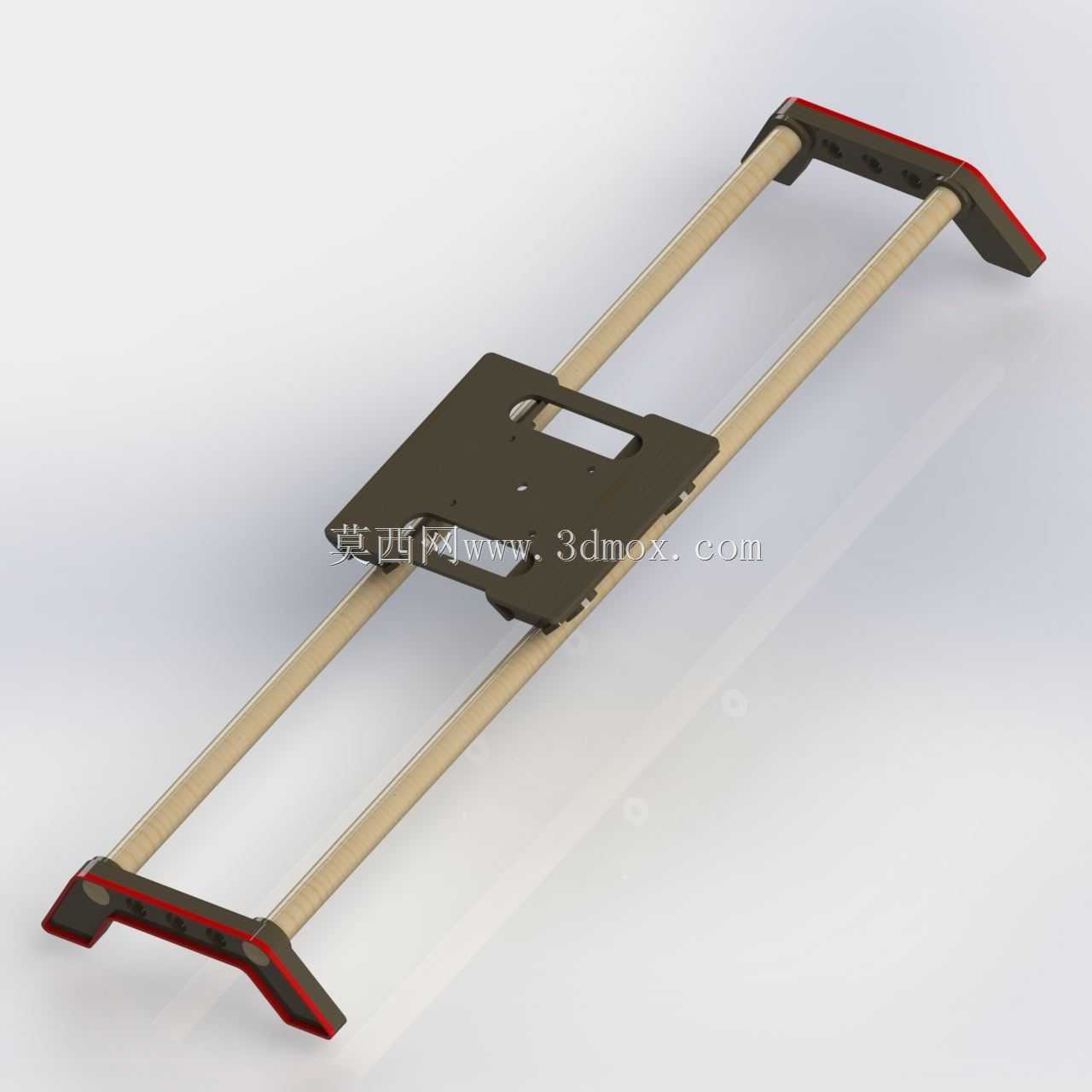

　　结构设计上采用双跨式布局，滑动座体跨装在两根平行导向圆杆上，整体受力对称，避免单轨结构的侧倾扭转问题。座体主体为平板式承载面，表面开设多组不同间距的长条形安装槽与定位孔，可兼容市面主流快装板规格，无需额外转接件即可直接固定相机、小型云台甚至轻量化的运动相机支架，安装槽的长孔设计允许用户根据设备重心调整固定位置，将整机重心控制在两根导轨的中心对称面上，降低偏载带来的滑动阻力波动与卡顿风险。座体与导轨配合的部位内嵌低摩擦滑动衬套，衬套内径与导向圆杆外径采用小间隙配合，既保证滑动时的径向定位精度，避免座体在导轨上出现径向晃动，又能控制滑动阻尼处于合适区间，推移时不会出现过松的惯性窜动，也不会因阻力过大导致推移力度不均出现画面顿挫。

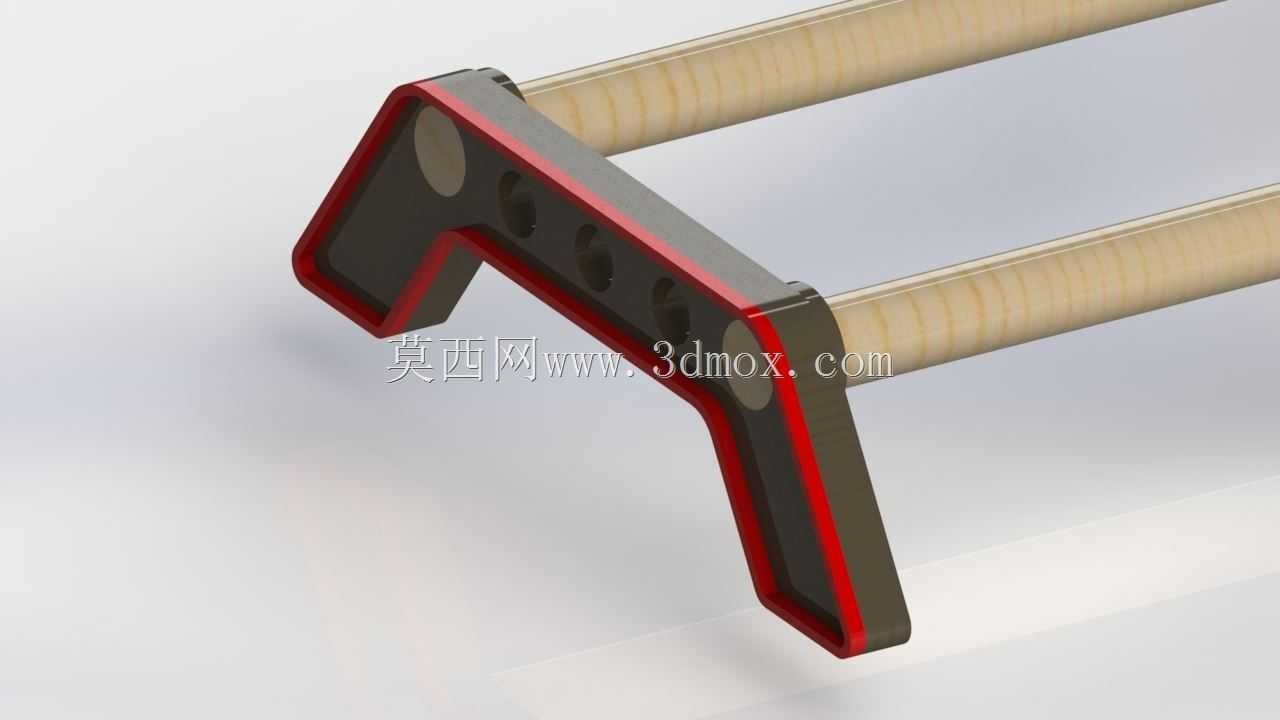

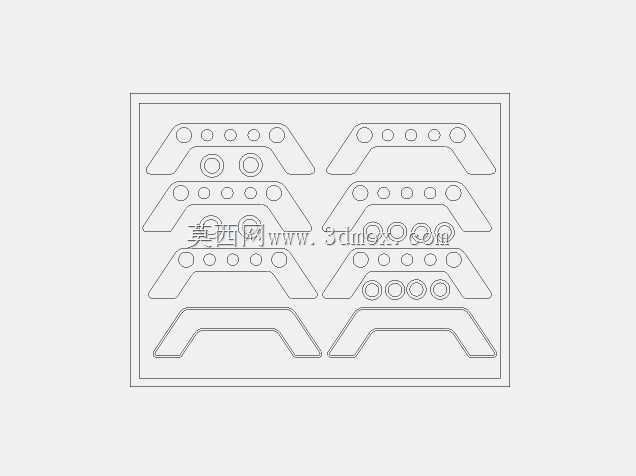

　　两端的支撑端架采用对称式结构，架体上加工有与导向圆杆配合的定位沉孔，两根导向圆杆两端插入沉孔后通过紧固件锁紧，保证两根导轨的平行度公差控制在合理范围内，避免因导轨不平行导致滑动座运行卡滞。端架底部设计有可调支撑脚，可在不平整的桌面、地面架设时调整四个支撑点的高度，保证导轨整体处于水平状态，倾斜拍摄时也可通过调整支撑脚的伸出长度锁定倾斜角度，防止滑轨整体滑移。端架边缘做了圆弧过渡与包边处理，既避免尖锐棱角划伤操作人员或设备，也能在端架位置设置限位缓冲件，防止滑动座推移到行程端点时发生硬碰撞导致相机震动。

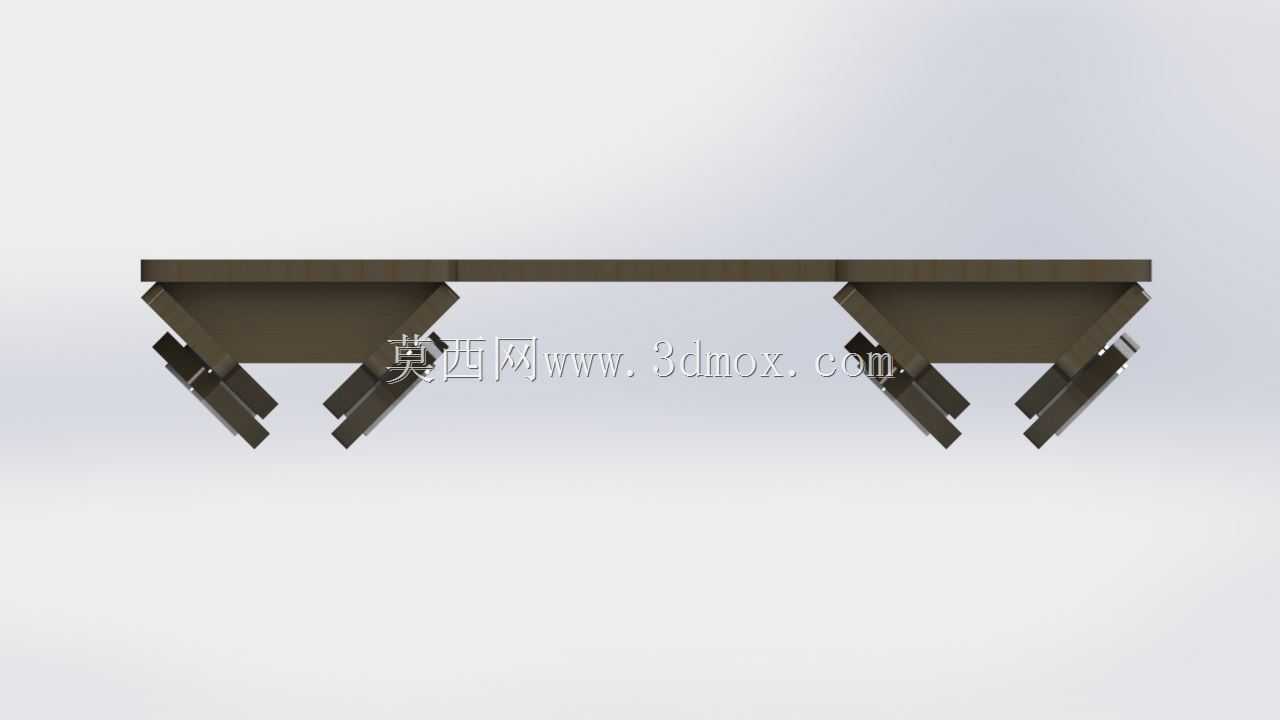

　　导向杆采用轻质高强度的非金属管材制作，在保证整体直线度与结构刚性的前提下降低整套滑轨的自重，方便外出拍摄时携带搬运，管材外圆做精磨处理，表面粗糙度控制在较低水平，降低与滑动衬套的摩擦系数，长期使用也不会出现明显的磨损间隙。整套结构的安装边界可适配不同长度的导向圆杆，用户可根据拍摄所需的行程长度更换对应长度的导杆，无需更换滑动座与端架主体，拓展性较强。滑动座的整体厚度控制在较低范围，安装相机后整体重心高度低，运行稳定性更好，即使搭载大重量的全画幅相机与长焦镜头，也不会出现侧翻风险。

　　从实际使用角度出发，该结构的所有连接部位均采用标准紧固件，后期维护时仅需更换磨损的滑动衬套即可恢复原有滑动精度，无需整体报废，维护成本较低。滑动座的承载面做了防滑处理，与快装板接触的部位可增加防滑垫，进一步提升设备固定的可靠性，避免相机在滑动过程中出现移位。端架上预留了附件安装孔位，可加装手动阻尼器、电动驱动模块，将手动滑轨升级为电控延时滑轨，满足自动化匀速滑移的拍摄需求，无需对原有结构做破坏性改装。
