卧式支撑结构储水罐体三维设计

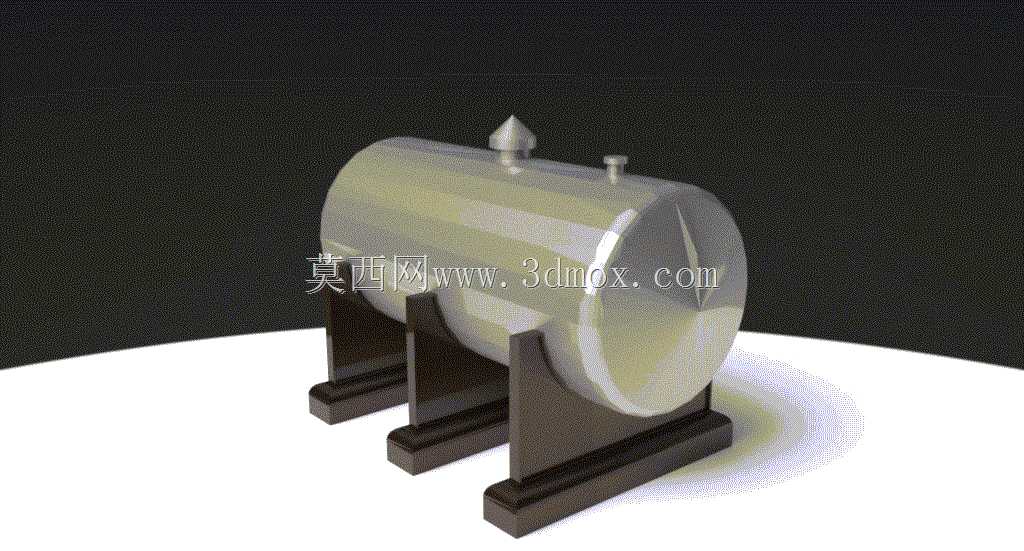

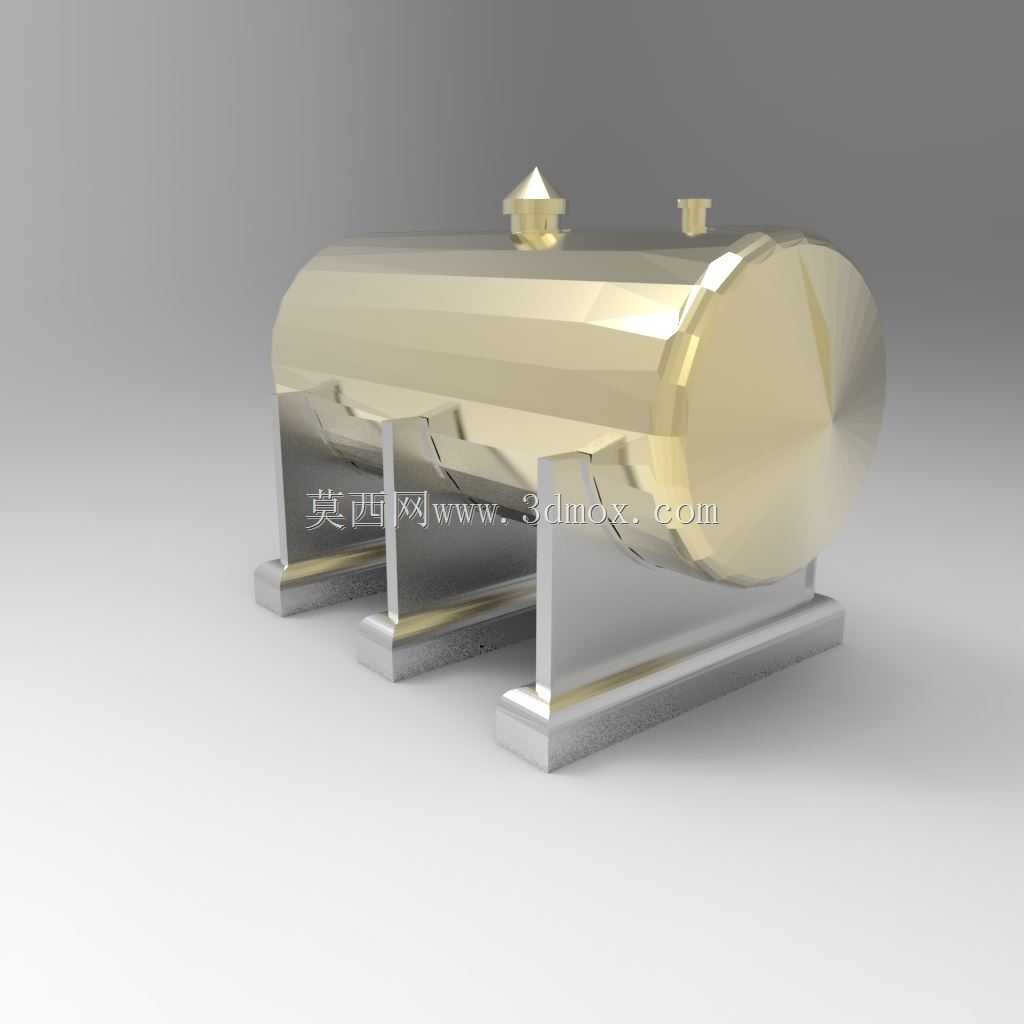

这款卧式储水罐体主要面向工业生产供水、小型场站储水、配套设备循环水储放等场景使用，可独立作为小型储水单元部署，也可接入成套供水、水处理系统作为中间储液环节，适配厂区生产供水、小型工程临时储水、设备配套冷却循环水存储等多种实际工况，能够稳定存储常温清水类介质，满足常规无强腐蚀液体的密闭存储需求。罐体整体采用卧式圆筒形结构设计，两端采用标准椭圆形封头收口，相比平盖结构能够更好分散内部介质产生的静压力，降低罐体壁厚方向的应力集中风险，提升整体承压稳定性；罐体顶部设置两处接口，一处为尖顶结构的通气溢流接口，可平衡罐体内外气压，避免进水、排水过程中罐内产生正压或负压影响罐体结构安全与进出水流速，另一处为小型管接结构，可作为液位监测接口或备用进出水口使用。罐体底部配套两组对称布置的鞍式支撑结构，支撑座采用加宽底脚设计，底脚与安装基础的接触面积经过合理核算，能够均匀分散罐体满水状态下的整体重量，避免局部压强过大导致安装基础沉降变形；支撑座与罐体弧面贴合的部位做了适配弧度处理，保证支撑受力均匀传递，不会在罐体接触位置产生局部应力集中。设计过程中充分考虑了安装边界的适配性，罐体整体长度与直径比例控制在常规卧式储液罐的合理区间，既保证足够的储水容积，又不会占用过大的横向安装空间，支撑座的底脚预留了标准安装孔位，可直接通过膨胀螺栓固定在混凝土基础或钢制安装平台上，安装时无需额外制作复杂的适配支架。罐体的外形线条流畅，外表面无多余突出结构，后期做防腐、保温层施工时操作便捷，顶部接口的位置设置在罐体中轴线附近，便于外接管路的排布与日常检修操作，整体结构紧凑，受力设计合理，能够在常规储水工况下长期稳定运行，兼顾了结构强度、安装便捷性与实际使用的维护便利性。
